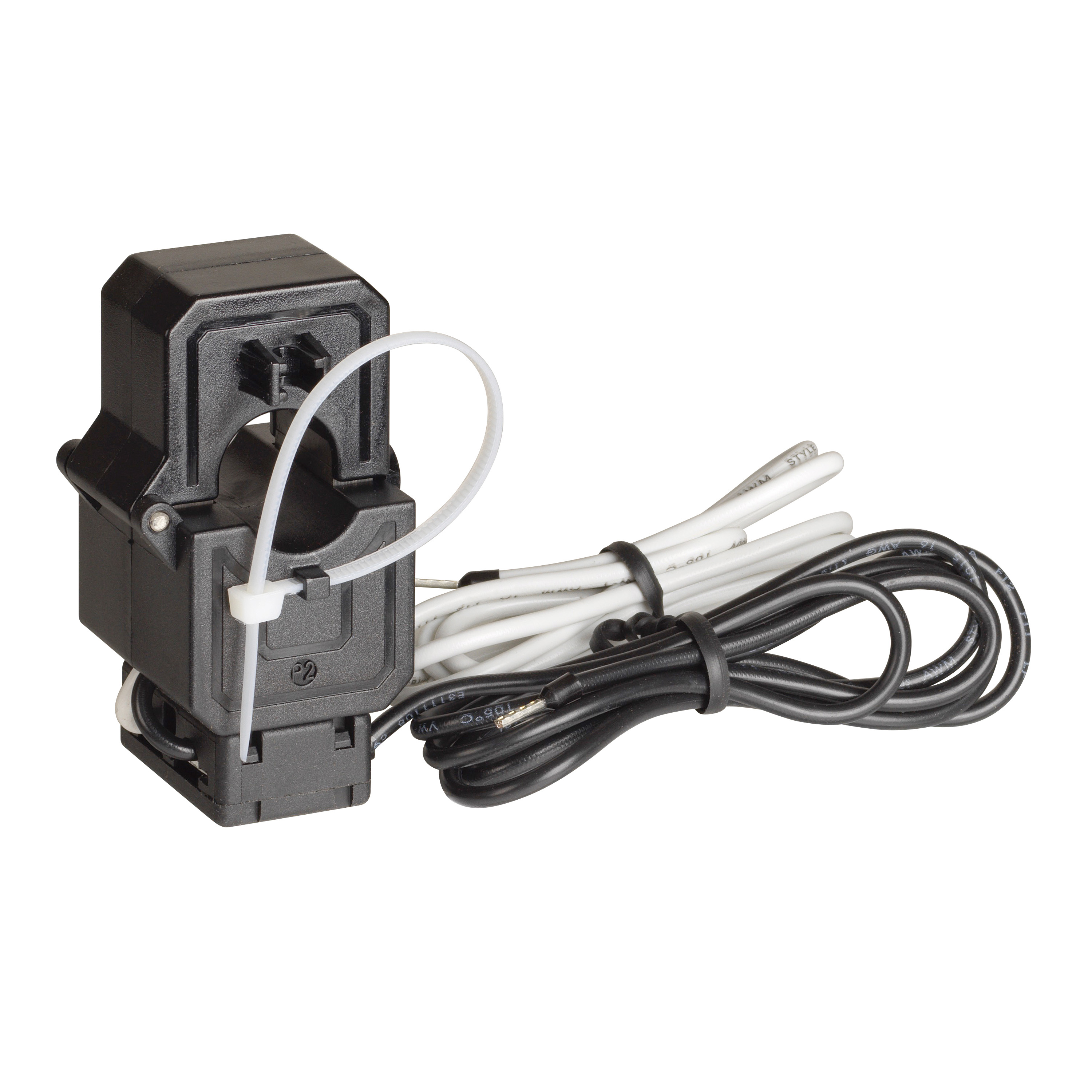

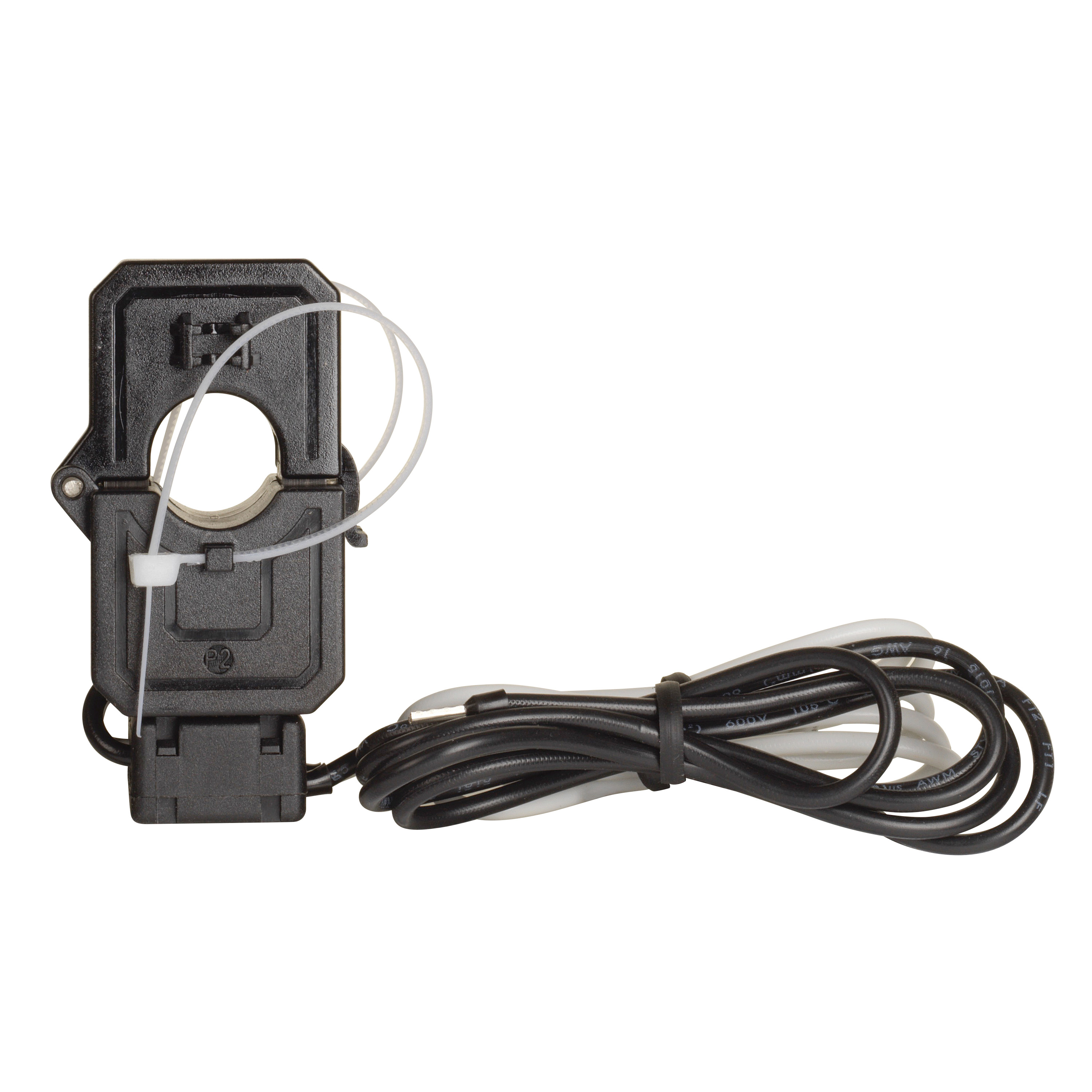

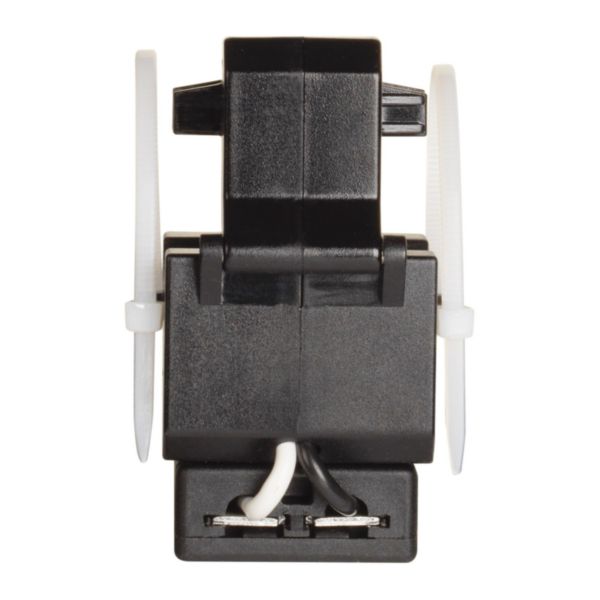

Mini Transformateur de courant monophasé ouvrant type TRAMS pour Câble Ø 18,5mm – rapport 100/5A - 1VA cl.3

Ref. 30204052
TRAMS
IME

Mini Transformateur de courant délivre au secondaire un courant normalisé proportionnel au courant primaire et adapté au calibre de l'appareil associé

Caractéristiques produit

Rapport de transformation : 100/5A
Puissance : 1VA cl.3
Se monte sur câble Ø 18,5mm
Ouverture pivotante pour faciliter l’installation - Système de verrouillage contre les ouvertures accidentelles
Fixation par encliquetage, sans vis -Livré avec 1 câble de 1 mètre (sortie 5A)

Les + installation

Noyau ouvrant articulé - Ouverture pivotante pour une installation aisée

Les + utilisation

Solution idéale pour une installation rapide et simplifiée des appareils de mesure, notamment pour les rénovations (rétrofitting)

Documentation et conseils de pose

Fiches techniques / Guides métier

Documents & argumentaires commerciaux

Sélection Catalogue Legrand Energies Solutions

Caractéristiques techniques

Modèle
Transformateur de courant pour traversée
Courant assigné primaire In
100A
Courant assigné secondaire
5A
Puissance apparente nominale secondaire
1VA
Consommation d'énergie
1W
Classe de précision
3
Facteur de limite de surintensité
FS 10
Etalonné
Oui
Avec protection contre les contacts accidentels
Non
Hauteur de l'ouverture (Min-Max)
0-18.5mm
Largeur de l'ouverture (Min-Max)
0-18.5mm
Diamètre d'ouverture
18.5mm
Fixation par encliquetage
Non
Avec barre en cuivre
Non
Raccord secondaire
Câble
Nombre d'entrées primaires
1
Largeur
45.7mm
Hauteur
80.1mm
Profondeur
50.5mm
Classe de protection (IP)
IP20
Temperature d'utilisation /d'installation (Min-Max)
-25-40°C
Temperature de stockage (Min-Max)
-30-60°C
Type de tension
AC
Tension nominale (Un) (Min-Max)
220-720V
Fréquence (Min-Max)
47-63Hz
Indication de repérage des bornes de raccordement
Oui
Sans halogène
Oui
précâblé
Oui
EAN/Gencode
8032826515873
