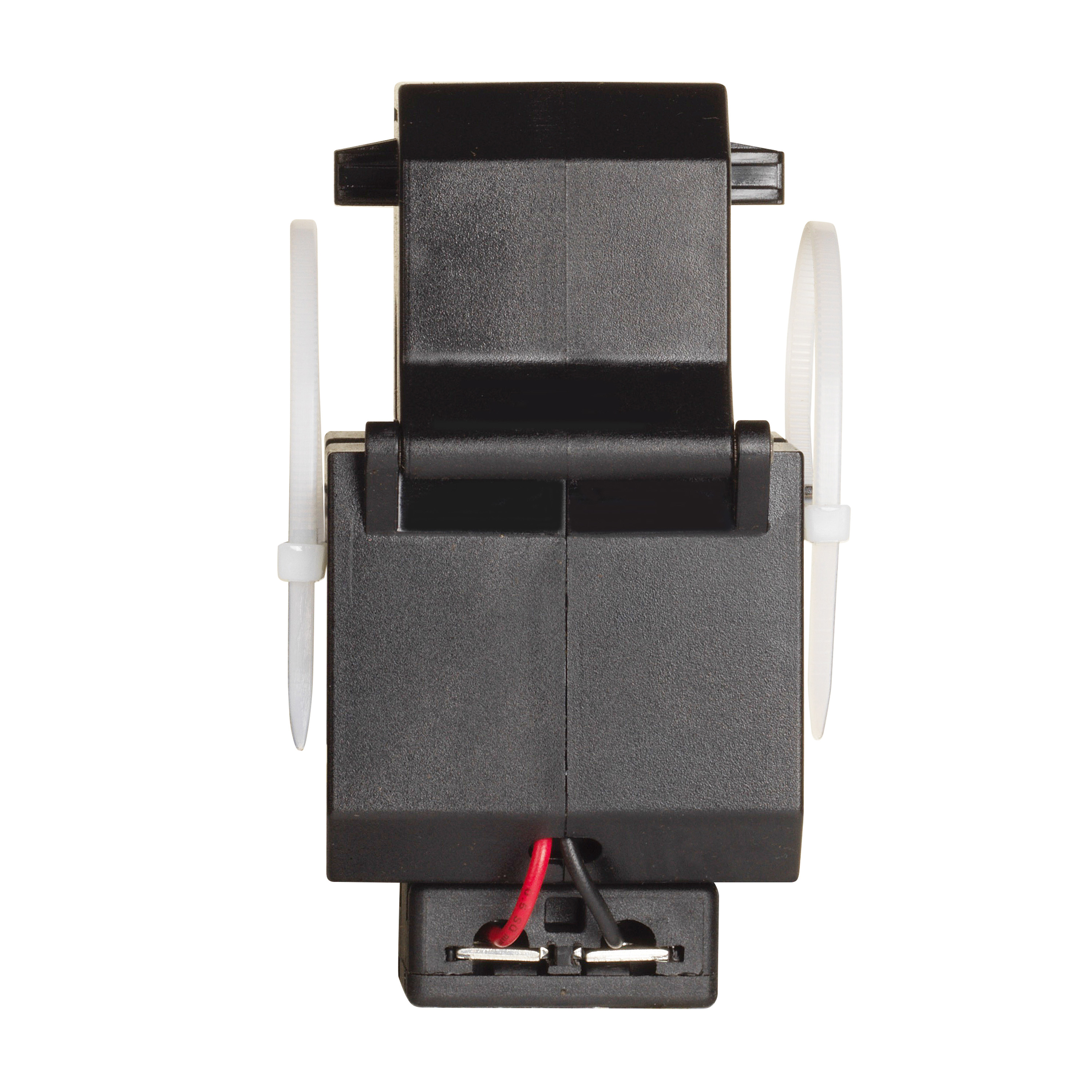

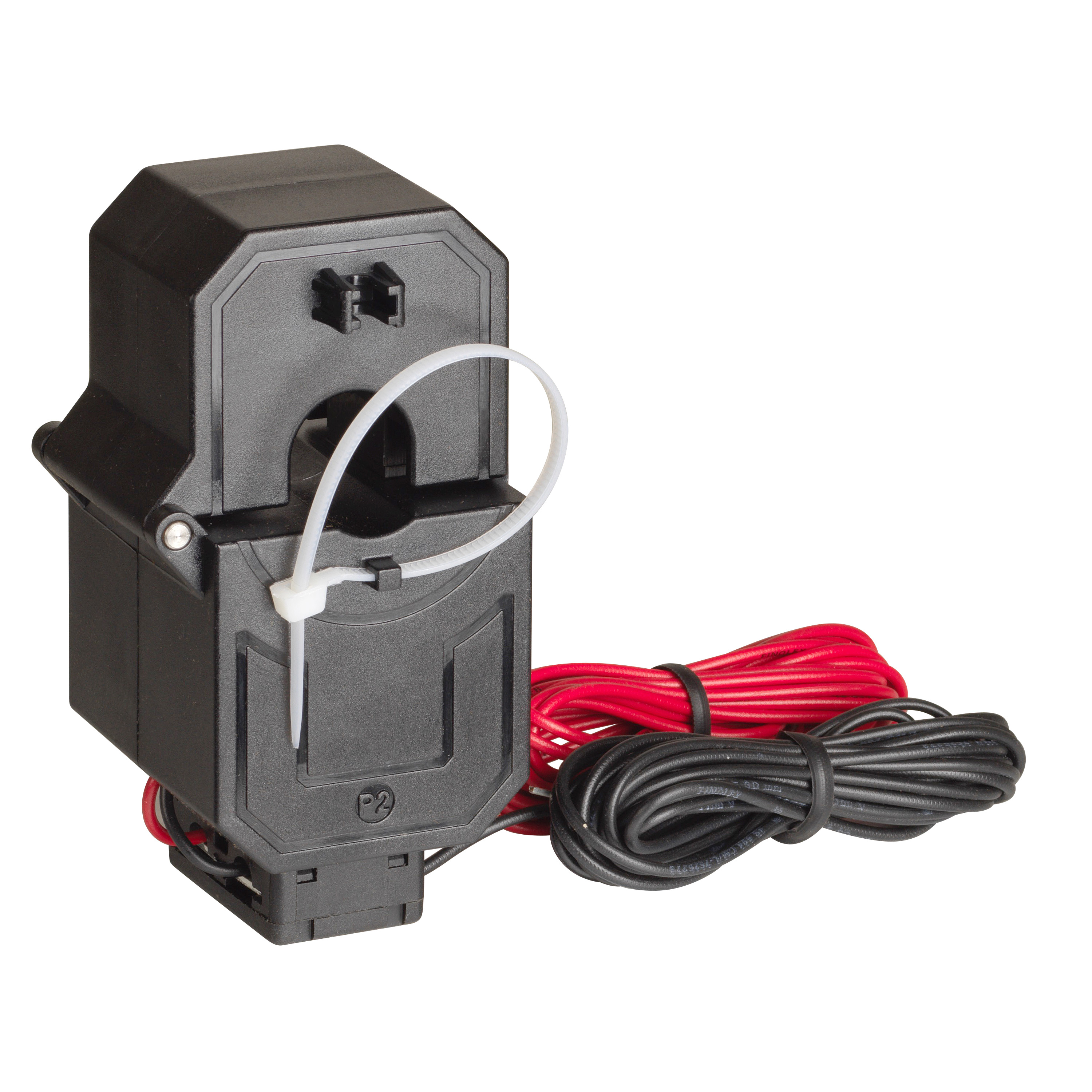

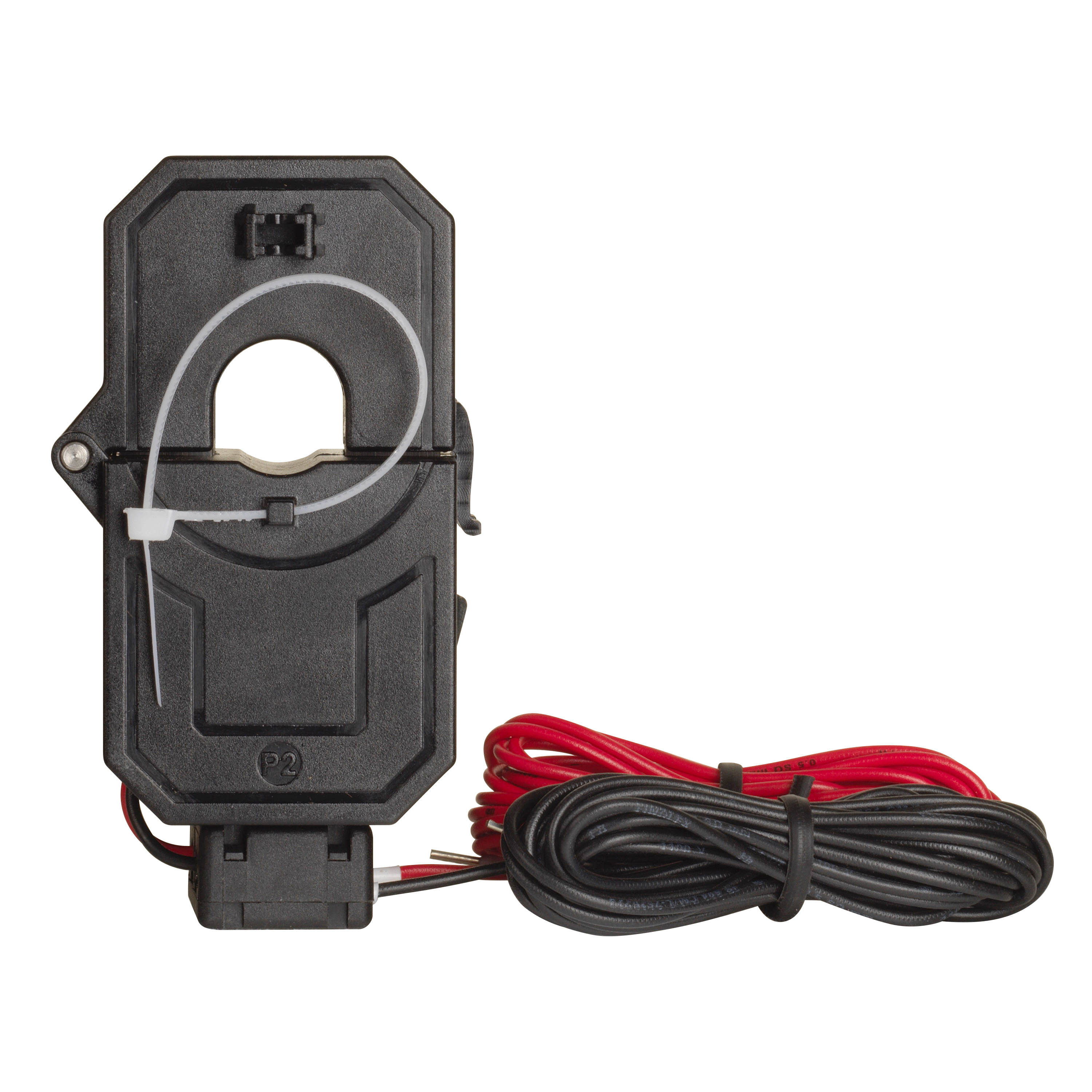

Mini Transformateur de courant monophasé ouvrant type TRAMS pour Câble Ø 18,5mm – rapport 250/1A - 0,5VA cl.0,5 - 2,5VA cl.1

Ref. 30204015
TRAMS
IME

Mini Transformateur de courant délivre au secondaire un courant normalisé proportionnel au courant primaire et adapté au calibre de l'appareil associé

Caractéristiques produit

Rapport de transformation : 250/1A
Puissance : 0,5VA cl.0,5 - 2,5VA cl.1
Se monte sur câble Ø 18,5mm
Ouverture pivotante pour faciliter l’installation - Système de verrouillage contre les ouvertures accidentelles
Fixation par encliquetage, sans vis -Livré avec 1 câble de 3 mètres (sortie 1A)

Les + installation

Noyau ouvrant articulé - Ouverture pivotante pour une installation aisée

Les + utilisation

Solution idéale pour une installation rapide et simplifiée des appareils de mesure, notamment pour les rénovations (rétrofitting)

Documentation et conseils de pose

Fiches techniques / Guides métier

Caractéristiques techniques

Modèle
Transformateur de courant pour traversée
Courant assigné primaire In
250A
Courant assigné secondaire
1A
Puissance apparente nominale secondaire
1VA
Consommation d'énergie
1W
Classe de précision
0.5
Facteur de limite de surintensité
FS 10
Etalonné
Oui
Avec protection contre les contacts accidentels
Non
Hauteur de l'ouverture (Min-Max)
0-18.5mm
Largeur de l'ouverture (Min-Max)
0-18.5mm
Diamètre d'ouverture
18.5mm
Fixation par encliquetage
Non
Avec barre en cuivre
Non
Raccord secondaire
Câble
Nombre d'entrées primaires
1
Largeur
61.4mm
Hauteur
110.1mm
Profondeur
65.2mm
Classe de protection (IP)
IP20
Temperature d'utilisation /d'installation (Min-Max)
-25-40°C
Temperature de stockage (Min-Max)
-30-60°C
Type de tension
AC
Tension nominale (Un) (Min-Max)
220-720V
Fréquence (Min-Max)
47-63Hz
Indication de repérage des bornes de raccordement
Oui
Sans halogène
Oui
précâblé
Oui
EAN/Gencode
8032826515835
