J’installe un écocompteur

Liste de matériel et outils

• 1 écocompteur
• 3 tores
• 1 cordon RJ 45
• 1 disjoncteur 2A
• Des fils électriques phases et neutre 1,5 mm²
• 1 tournevis plat
• 1 tournevis cruciforme
• 1 pince coupante
• 1 pince à dénuder

Règle de sécurité

Votre matériel est prêt ? Coupez le courant au disjoncteur principal.

Etape 1 : Trouvez un emplacement dans le tableau électrique

Avant de commencer, notez que l’écocompteur et son disjoncteur de protection doivent être installés à un emplacement prévu pour 7 modules.

Commencez par dévisser les peignes d’alimentation horizontal des disjoncteurs.

Etape 2 : Installez le disjoncteur 2A

Clipsez le disjoncteur 2A sur le rail

Etape 3 : Installez le premier peigne de raccordement

• Coupez un peigne de raccordement à la bonne longueur
• Branchez-le sur les bornes neutres, côté bleu visible

Etape 4 : Installez le second peigne de raccordement

• Découpez un second peigne et branchez-le sur les bornes phases, côté noir visible
• Fixez-le à l’aide des vis prévues

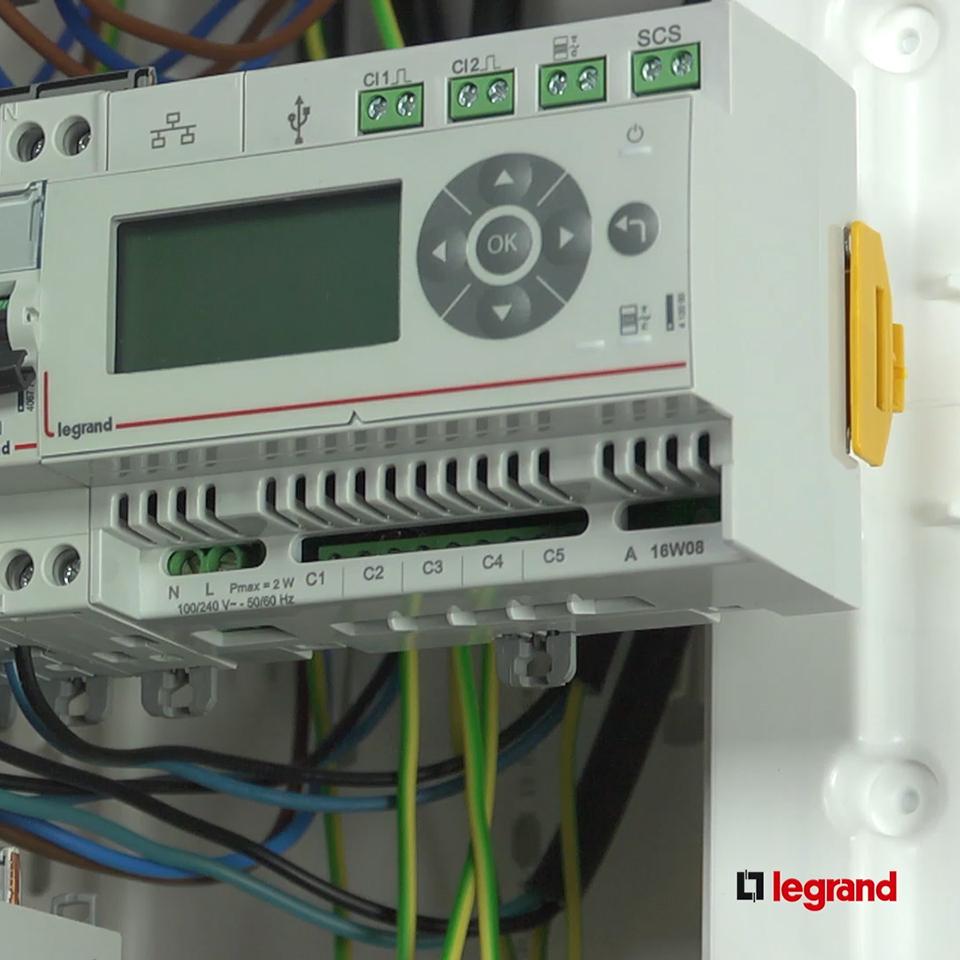

Etape 5 : Installez l'écocompteur

Placez l’écocompteur à côté du disjoncteur que vous venez d'installer dans le tableau électrique

Etape 6 : Le fil bleu relie l'écocompteur au disjoncteur

• Préparez le fil bleu d’une longueur minimale de 7 cm
• Dénudez les deux extrémités
• Fixez le fil aux bornes neutres du disjoncteur et à celui de l’écocompteur

Etape 7 : Le fil rouge relie l'écocompteur au disjoncteur

• Préparez le fil rouge d’une longueur minimale de 7 cm
• Dénudez les deux extrémités
• Fixez le fil aux bornes neutres du disjoncteur et à celui de l’écocompteur

Etape 8 : Repérez un premier circuit d'énergie à connecter

• Repérez le fil de phase d’un des circuits à mesurer (par exemple : le fil de phase de circuit « Chauffage électrique »)
• Passez ce fil dans un tore
• Refermez le tore jusqu’au clic

Etape 9 : Repérez les autres circuits d'énergie à connecter

• Raccordez les fils électriques du tore sur les bornes C1 de l’écocompteur
• Fixez-les à l’aide des vis prévues
• Répétez ces opérations pour les autres circuits à mesurer (par exemple : circuits climatisation et prises électriques)
• Vous pouvez ainsi raccorder jusqu’à 10 tores, soit 2 par bornes

Etape 10 : Raccordez l'écocompteur à la box internet

• Branchez une extrémité du cordon informatique sur la prise RJ 45 de l’écocompteur du courant
• Branchez l’autre extrémité du cordon informatique sur une prise Ethernet de la box

Etape 11 : Terminez l'installation de l'écocompteur

• Retirez le nombre d’obturateurs nécessaires
• Fixez le cache

Etape 12 : Paramétrez l'écocompteur

• Remettez le courant au disjoncteur principal
• Paramétrez votre écocompteur pour mesurer vos consommations

Ecocompteur : Guide technique

Retrouvez le manuel d’utilisation
