Comment câbler un voyant témoin ou lumineux pour un va-et-vient ou un bouton poussoir Plexo™ ?
Le va-et-vient et le poussoir Plexo sont vendus avec le voyant déjà clipsé au mécanisme, mais non câblé.
Vous devez donc câbler vous-même le voyant.
Pour l’interrupteur ou va-et-vient lumineux, raccordez le voyant entre les 2 navettes (1 et 2).
Pour le poussoir lumineux, raccordez le voyant entre la phase (L) et la navette (1).
Pour l’interrupteur ou va-et-vient témoin, raccordez un fil sur la navette (1) et l’autre, sur le bornier de repiquage, à raccorder au fil de Neutre.
Retrouvez ci-dessous nos schémas explicatifs.
Le bornier de repiquage n’est pas livré avec les produits.
À noter : il n’existe pas de voyant témoin pour les poussoirs Plexo.
Voyants lumineux Plexo™
Le voyant lumineux s’active sans interruption lorsque la lumière n’est pas allumée. Il permet de repérer l’interrupteur dans l’obscurité. Avant de câbler le voyant, assurez-vous de couper l’électricité au disjoncteur général.

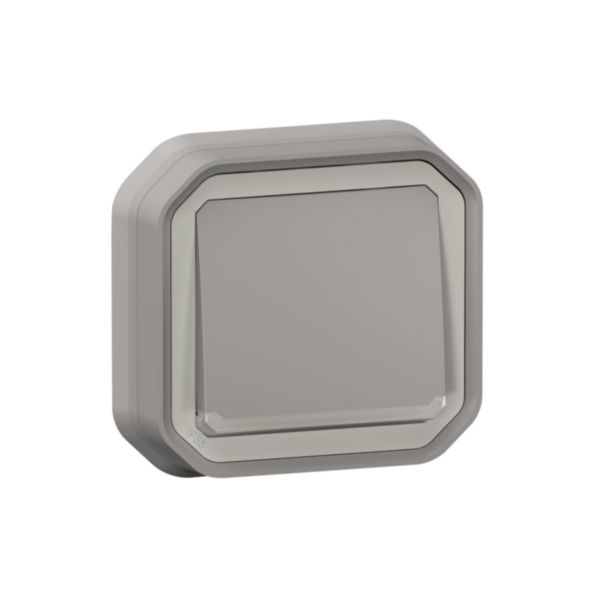

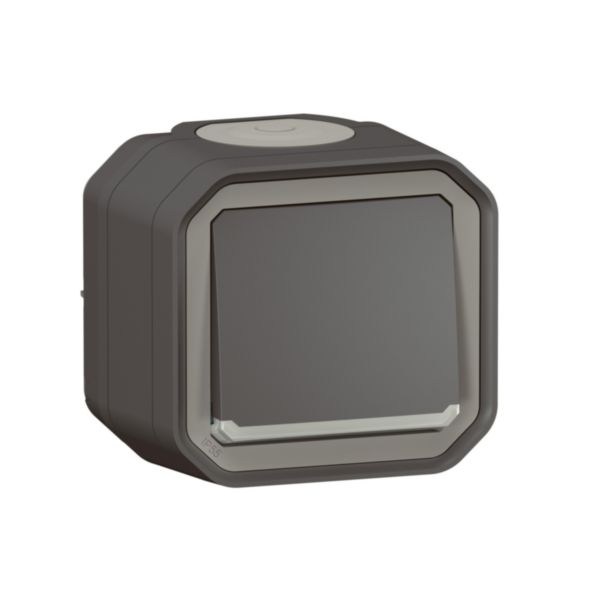

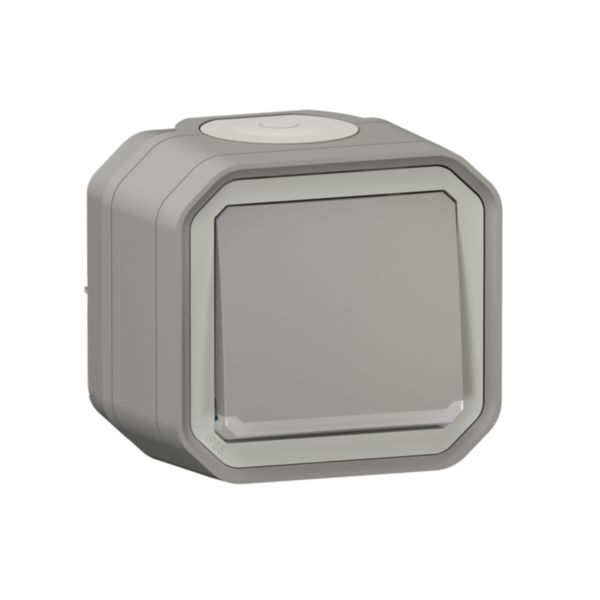

Interrupteur ou va-et-vient lumineux

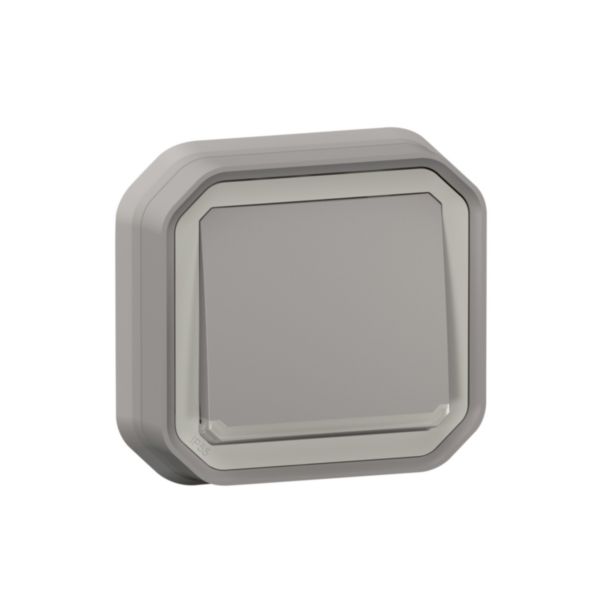

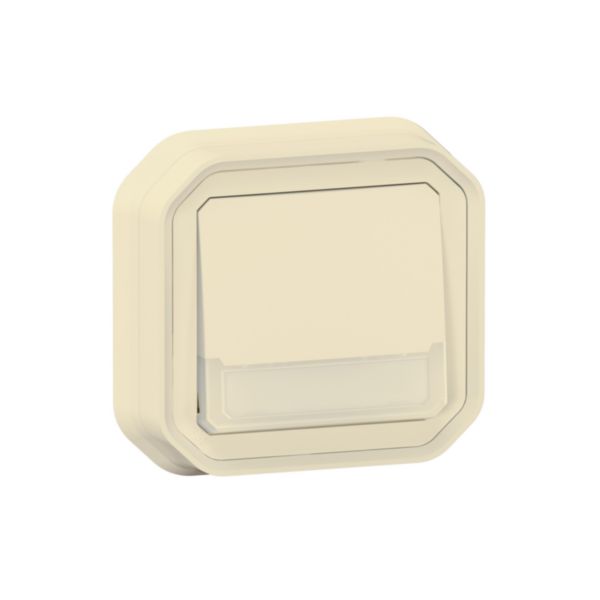

Poussoir lumineux
Raccordez un fil du voyant sur la phase (L), et l’autre, sur la navette (1), elle-même raccordée à la lampe.
À noter : à partir de 3 points de commande pour un même éclairage, un télérupteur installé au tableau électrique est nécessaire.
Voir le produit

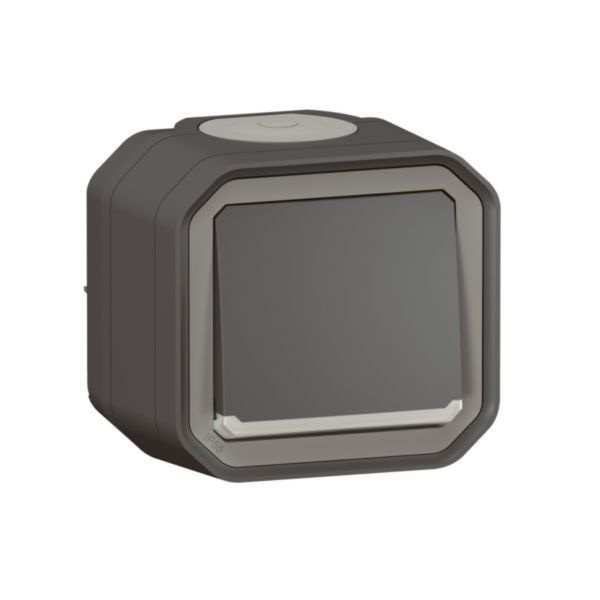

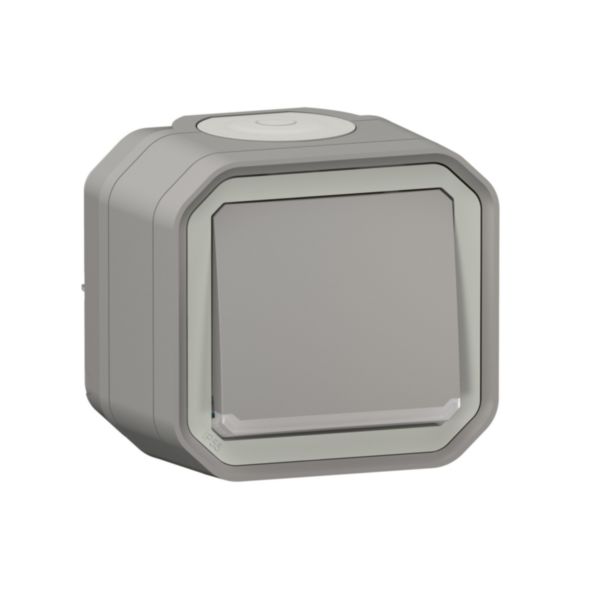

Interrupteur ou va-et-vient témoin Plexo™
Le voyant témoin indique l’état du circuit d’éclairage : si le circuit est actif, le voyant s’allume et inversement.
Avant de câbler le voyant, assurez-vous de couper l’électricité au disjoncteur général.
- raccordez un fil du voyant la navette 1, elle-même raccordée à la lampe

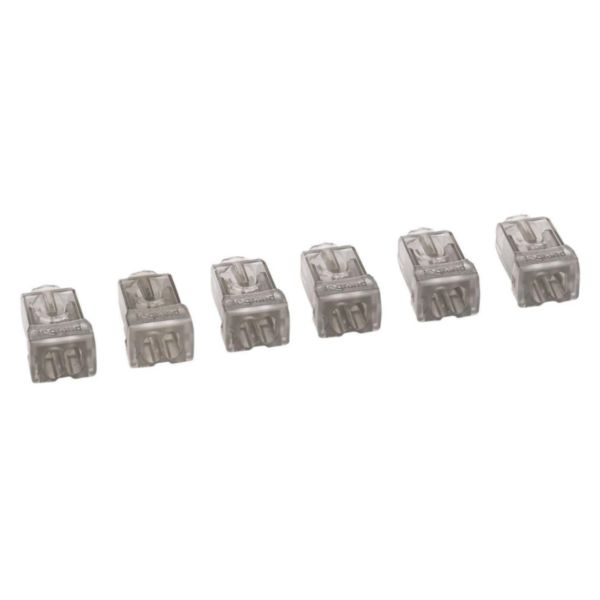

- raccordez le second fil sur le bornier de repiquage (bornier à commander séparément)
- rattachez le bornier au fil de Neutre
- calez le bornier à côté du mécanisme (le bornier logera dans le produit sans problème)
Faites appel à professionnel
Si vous préférez confier vos travaux électriques à un professionnel, Legrand met à votre disposition son réseau d’électriciens certifiés.
Ces professionnels qualifiés se chargent de l’installation de vos produits pour plus de sécurité et de sérénité !
Questions fréquentes
Comment retirer l'ampoule voyant témoin de l'interrupteur va-et-vient ou bouton poussoir Plexo™ ?
L’ interrupteur va-et-vient témoin Plexo est vendu avec le voyant clipsé sur le mécanisme. Il est possible de retirer le voyant du mécanisme en tirant dessus S'il y a besoin de remplacer le voyant, vous devez contacter le service consommateurs Legrand ou faire appel à un... En savoir plus
Comment démonter un interrupteur étanche ?
Plexo est conçu pour un montage et démontage intuitif et facile des produits. Pour démonter un interrupteur Plexo, il suffit de retirer le doigt, l’enjoliveur à l’aide d’un tournevis plat, puis le cadre et les embouts et enfin, de retirer le mécanisme en exerçant une pression des... En savoir plus
