Quand utiliser un domino électrique ?
Un domino, aussi appelé « borne de raccordement », permet de réaliser des dérivations et des raccords électriques. Concrètement, il crée une jonction sécurisée entre deux fils électriques.
Le domino peut se décliner en plusieurs configurations pour s’adapter à la nature de vos travaux.
Information complémentaire
Quel domino électrique choisir ?
Il existe plusieurs types de dominos à choisir en fonction de la puissance (en A) et de la section des conducteurs (en mm2). Ce dernier est généralement compris entre 2,5 mm2 et 6 mm2 : vous devrez donc choisir un domino avec une capacité suffisante pour contenir les deux fils que vous souhaitez raccorder (de 2 x 2,5 mm2 à 2 x 6 mm2).
Information complémentaire
Matériels et outils requis
- 1 tournevis plat de petite taille
- 1 pince à dénuder
- 1 borne de raccordement Nylbloc
- 1 boîte de dérivation Plexo
- 1 pince coupante
Information complémentaire
Pour votre sécurité
Afin d’éviter tout risque électrique, coupez le courant au niveau du disjoncteur d'abonné. Avant de réaliser le branchement du domino, prenez le temps de vérifier que l’installation est hors tension.
Information complémentaire
Etape 1 : rentrez les gaines ou les câbles dans la boîte de dérivation
- Au préalable, acheminez les câbles ou conduits jusque dans la boîte de dérivation et faites les entrer à minima d'un centimètre.
- Veillez systématiquement à faire rentrer les gaines ou câbles jusque dans la boîte afin de conserver une double isolation sur toute l'installation électrique.
Information complémentaire
Etape 2 : coupez à longueur et dénudez les fils électriques
Coupez à la longueur désirée à l'aide de la pince coupante, et, à l’aide de la pince à dénuder que vous aurez préalablement réglé, dénudez les fils électriques sur 8 mm environ.
Information complémentaire
Etape 3 : dévissez les vis du domino
Si vous utilisez des dominos à vis, dévissez les vis situées dans la partie supérieure si ce n'est pas préalablement fait afin de pouvoir rentrer les fils.
(Les vis des dominos neufs sont dévissés par défaut).
Information complémentaire

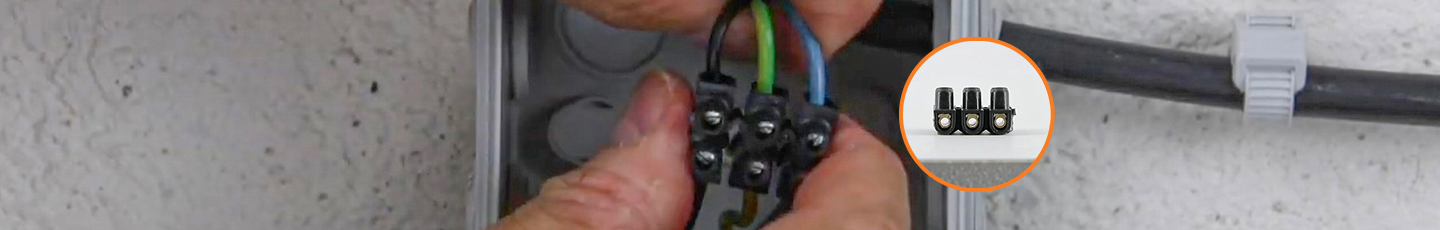

Etape 4 : insérez les fils électriques
- Glissez les conducteurs à raccorder de chaque côté du domino, de façon à les faire se rejoindre à l’intérieur de la borne
- si les fils sont souples, torsadez la partie dénudée avant de l’insérer dans le domino
- resserez les vis pour assurer la connexion électrique
Information complémentaire
Etape 5 : protégez vos connecteurs
Pour une installation parfaitement sécurisé, refermez la boîte de dérivation dans laquelle se trouve les connexions. Celà vous permet de garantir une double isolation électrique sur l'ensemble de l'installation.
