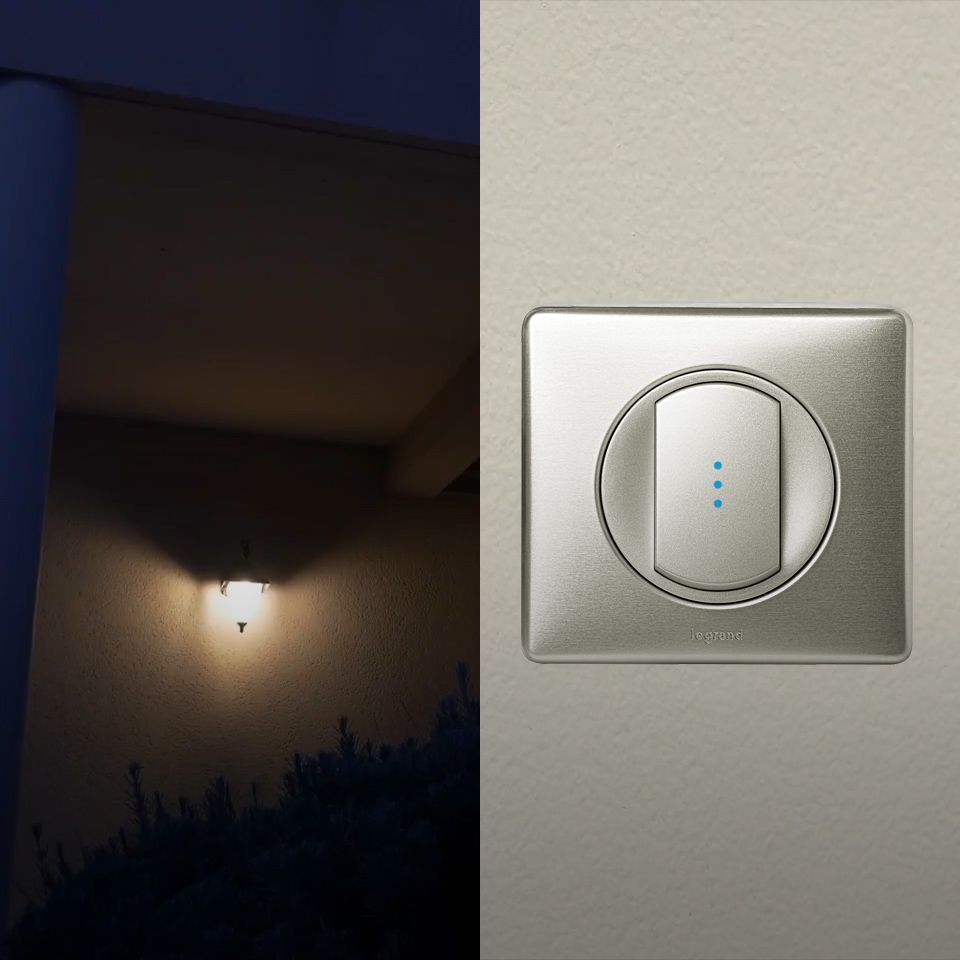

Le voyant d'un interrupteur témoin permet de savoir si un éclairage est allumé ou éteint. Pratique pour l'éclairage extérieur de la maison. Avec ce tuto, apprenez à brancher pas à pas votre interrupteur témoin Céliane en remplacement d'un interrupteur simple. Pour disposer de la fonction témoin sur ce produit, la présence du neutre est nécessaire (3 fils).
L’interrupteur témoin Céliane peut commander tout type de lampe :
Remplacer un interrupteur, c'est intervenir sur le réseau électrique de la maison. Par sécurité, commencez par couper le courant au disjoncteur général de votre maison ou de votre appartement.
Commencez par retirer l'interrupteur que vous souhaitez remplacer. Muni de votre tournevis plat, déclipsez la plaque de finition. Puis, dévissez l'interrupteur.
Avant de déconnecter les fils, repérez :
NB : conservez les fils et la boîte pour installer votre interrupteur témoin. Vérifiez que la profondeur de la boîte est suffisante : 40mm ou plus.
Pour raccorder l'interrupteur témoin, tirez un fil de neutre entre la lampe et la boîte de l'interrupteur. Dénudez-le sur 12mm puis raccordez-le sur la borne (repère N). La connexion est automatique.
Raccordez ensuite les fils de Phase et de Lampe (voir l’étape 2) puis fixez l'interrupteur témoin dans la boîte. Il ne vous reste qu'à fixer la plaque de finition Céliane.
Remettez le courant au disjoncteur général et effectuez un test pour vérifier que le voyant de votre interrupteur témoin s'allume lorsque vous allumez l'éclairage et qu'il s'éteint quand vous l'éteignez.
Céliane, c'est un large choix de plaques de finition, pour harmoniser votre interrupteur témoin avec la décoration de la maison. Pour composer vous-même vos interrupteurs, rendez-vous sur mon-interrupteur.fr
