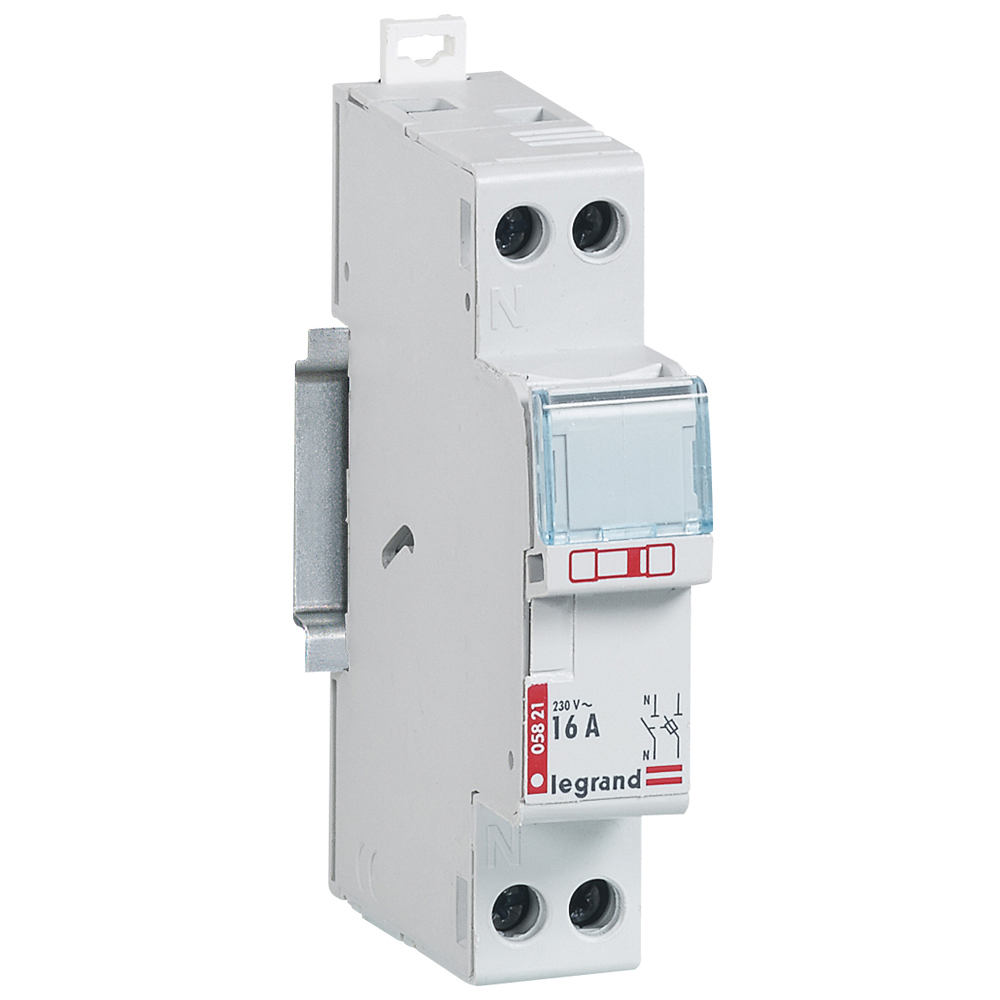

Porte-fusibles 1P+N - 16A - 1 module - pour cartouches 10,3x25,8mm

Ref. 0 928 13
Lexic

Support à monter dans tableau électrique, permettant de recevoir un fusible ou une cartouche cylindrique

25,71 €

Prix conseillé TTC
éco-contribution incluse

Caractéristiques produit

Assure la protection de la phase et la coupure du neutre à l'ouverture
Reçoit les cartouches fusibles (livré sans cartouche)
Pour câble rigide : 1,5mm²
Porte étiquette pour identifier le circuit protégé
Se monte dans le tableau électrique - Possibilité de signalisation par voyant pour repérer la cartouche fondue

Documentation et conseils de pose

Notice du produit

Télécharger (français)

Caractéristiques techniques

Marque
LEGRAND
EAN/Gencode
3245060928131
Tension nominale
250V
Mode de pose
Rail DIN
Pour taille de fusible
Autre
Nombre de pôles
1
Pôle neutre sectionné simultanément
Oui
Verrouillable
Oui
Affichage de défaillances optique
Non
Classe de protection (IP)
IP20
Largeur
17.7mm
Hauteur
94mm
Profondeur
73mm
Temperature d'utilisation /d'installation (Min-Max)
-5-40°C
Temperature de stockage (Min-Max)
-10-70°C
Type de tension
AC
Fréquence (Min-Max)
50-60Hz
Sens de l'alimentation électrique
Par le haut ou le bas
Indication de repérage des bornes de raccordement
Oui
Couleur
Gris
Numéro RAL
7035
Sans halogène
Non
Type de connexion
Borne à vis
Capacité des bornes (Min-Max)
1.5-16mm²
Type de connexion
Peigne et câble
Avec zone de texte/surface d'inscription
Oui

Engagement RSE & Respect des normes et réglementations

RSE Produit

3 Pourcentage de matière recyclée dans le produit

RSE Emballage

4 Pourcentage de matière recyclée dans l'emballage

Emballage entièrement recyclable

Recyclage et fin de vie

Fiche produit relative aux qualites et caracteristiques environnementales
