Matériels et outils nécessaires
- 1 prise TV Legrand Céliane
- 1 câble coaxial 17/19 VATC
- 1 tournevis plat
- 1 pince coupante
- 1 outil de dénudage
- 1 paire de ciseaux
Information complémentaire
Tirez le câble coaxial
Depuis le répartiteur télévision, tirez le câble coaxial raccordé à votre antenne jusqu'à la boite à encastrer.
Laissez sortir le câble de la boîte d'environ 10 cm.
Information complémentaire
Etape 1 : préparez le câble coaxial au raccordement
- laissez sortir le câble coaxial de la boite à encastrer d’environ 10 cm
- retirez la gaine de protection du câble coaxial sur environ 2 cm à l’aide de l’outil à dénuder
- retournez la tresse et la feuille métallique et coupez-les pour laisser 1 cm de long
- coupez l’extrémité du câble pour laisser environ 1 cm
- dénudez l’extrémité sur une longueur de 8 mm : un gabarit au dos de la prise vous permet de vérifier la longueur de dénudage
Information complémentaire
Etape 2 : branchez le câble coaxial sur la prise TV
- dévissez et ouvrez le dispositif de connexion au dos de la prise TV
- introduisez l’extrémité du câble dans son logement
- vérifiez que le conducteur cuivre apparaît bien dans le regard
- refermez le dispositif de connexion et vissez-le
Information complémentaire

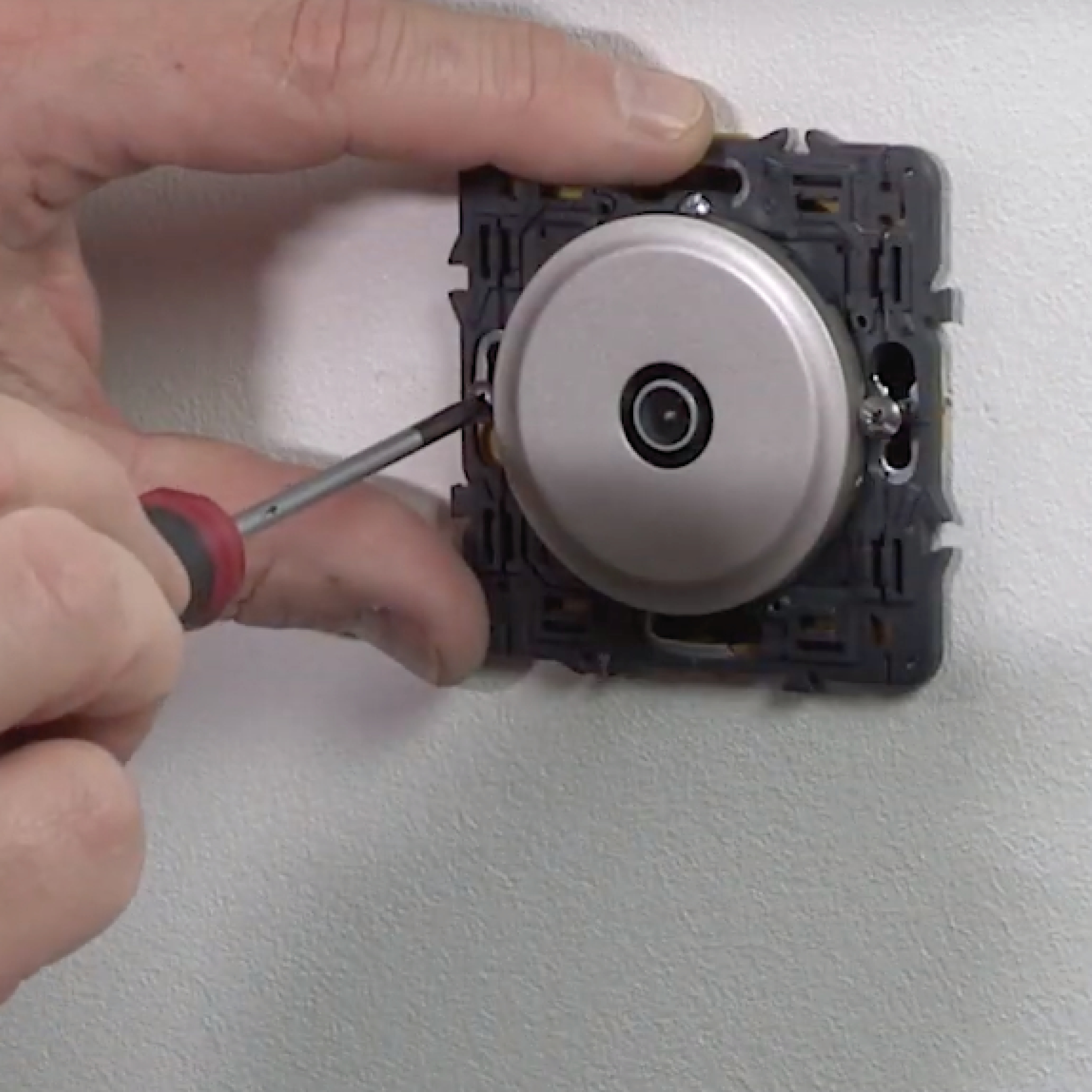

Etape 3 : terminez l’installation de la prise TV Céliane™
- montez la prise TV dans sa boîte d’encastrement
- montez la plaque de finition
Information complémentaire
Céliane™ : la gamme de prises qui se plie à vos envies
Composez des prises aux couleurs de votre intérieur avec la gamme Céliane : plusieurs palettes de couleurs et de matières sont disponibles dans toutes les fonctions, pour transformer vos prises en véritables éléments de votre décoration.
Laissez-vous guider sur le configurateur d’interrupteurs et de prises.
