Comment installer un kit prise de courant pour plan de travail et sol ?

30 min

Facilitez vos branchements en installant un kit prise au plus près de vos besoins : sur le plan de travail de la cuisine, sur votre bureau, etc. Intégration design et discrète garantie. Que vous soyez en projet de construction neuve ou en rénovation de votre logement, l’intégration de ces prises s’anticipe et se réfléchit pour une installation optimale. Découvrez ici la marche à suivre !

Voir la fiche produit

Comment installer un kit prise de courant pour plan de travail et sol ?

Accès aux rubriques

Choisir son kit prise

De finition Inox, les prises avec terre 16 ampères proposées en kit sont disponibles en version simple carrée, simple ronde et double carrée pour répondre à tous vos besoins de branchement et s'intégrer idéalement dans votre déco.

Les prises peuvent être installées :

sur un plan de travail : à l’horizontal, ou à la verticale sur un côté du plan
au sol : en intérieur, ou en extérieur protégé, comme par exemple dans une véranda ou sur une terrasse couverte. Le choix du produit et l’installation se font alors selon le type de sol (béton, plancher technique, etc.) et le revêtement (moquette, carrelage, parquet, etc.). N’hésitez pas à contacter un électricien certifié près de chez vous pour tout renseignement sur une installation au sol !

Prenons ici l’exemple d’une installation d’un kit prise simple sur un plan de travail.

Contacter un pro

parquet bois prise sol ronde inox 350x350

Produits concernés

Prise de sol inox étanche IP44 avec clapet de protection + boite à encastrer

Double prise de sol inox étanche IP44 clapet de protection + boite à encastrer

Règle de sécurité

Avant toute manipulation, coupez impérativement le courant via le disjoncteur d’abonné, en vous assurant ensuite de l’absence de tension à sa sortie.

Et pour encore plus de sécurité, mettez une signalisation sur le disjoncteur d'abonné indiquant que vous êtes en train d'intervenir sur l'installation électrique.

Liste de matériel et outils

Le kit comprend :

1 prise de courant inox étanche IP44 avec clapet de protection ouverture 180°
1 boîte d'encastrement multi-matériaux diamètre 80 mm et profondeur 50 mm
des vis
des bouchons d’isolation

Pour installer ce kit, munissez-vous :

d'une scie cloche diamètre 79/80 mm
d'un tournevis cruciforme
d'un tournevis Torx (pour vis type Torx inox T10)
d'adhésif style peinture

Pré-requis

Avant de vous lancer dans l'installation du kit, assurez-vous :

qu'une gaine avec les 3 fils (phase, neutre et terre) a bien été amenée à l'endroit désiré depuis le tableau électrique
qu'une protection adéquate a été installée pour protéger ce circuit

Etape 1 : Préparer l’emplacement de la prise

sur le plan de travail, tracez l'axe de positionnement de la prise
percez un trou avec la scie cloche

Astuce Legrand : utilisez de l'adhésif pour un traçage optimal de l’axe !

01 preparation emplacement prise 700x700

Etape 2 : Installer la boîte d’encastrement

à l'aide des encoches, positionnez la boîte sur l'axe précédemment tracé
fixez la boîte à l'aide des griffes
retirez l’adhésif si vous en avez utilisé.

Etape 3 : Préparer la prise

a) positionnez et clippez les bouchons à l’arrière du mécanisme afin d'assurer une bonne isolation

b) raccordez le fil de neutre (bleu) du circuit électrique sur la borne N de la prise de courant

c) raccordez le fil de phase (tout sauf bleu et vert/jaune, généralement rouge) du circuit électrique sur la borne L de la prise de courant

d) raccordez le fil de terre (vert/jaune) de la prise de courant au bornier de terre du tableau électrique

Etape 4 : Intégrer la prise

positionnez la prise dans la boîte d’encastrement
retirez le film de protection

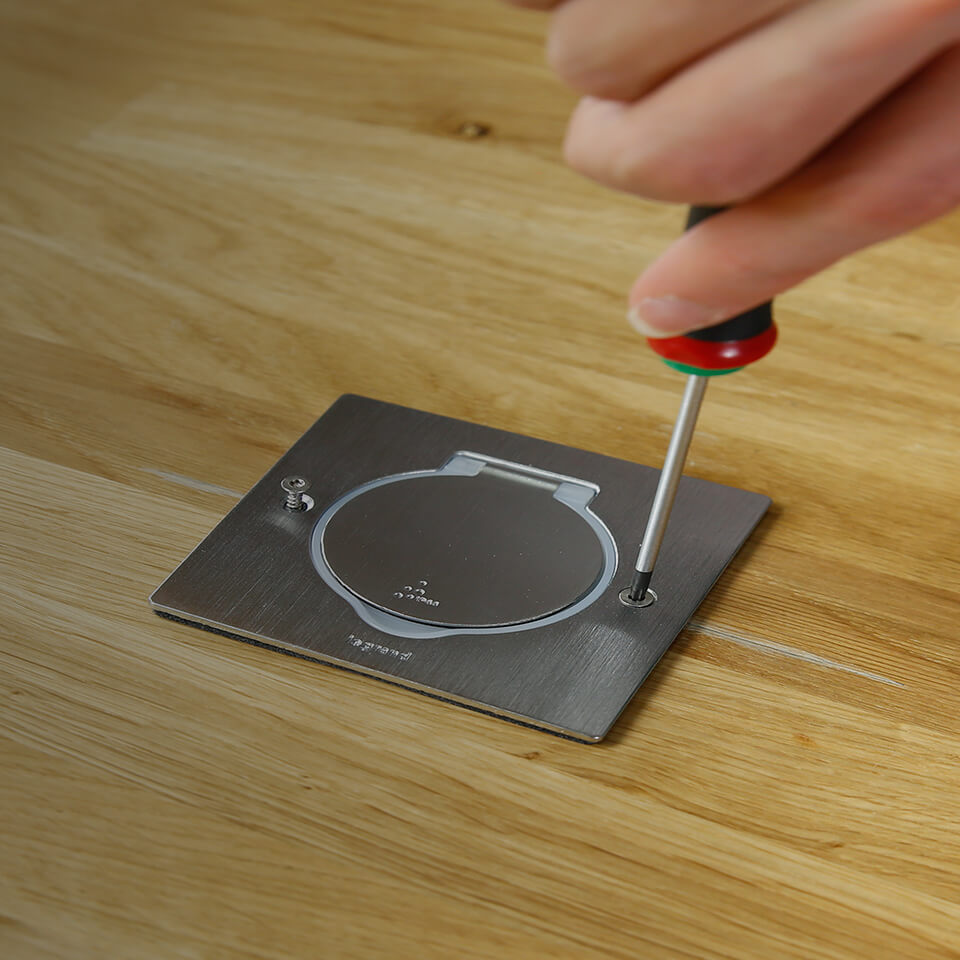

fixez la prise avec les vis

C'est fini

L’installation est terminée : vous pouvez remettre le courant et brancher en toute liberté vos équipements pour un quotidien facilité !
