Mosaic : une gamme incontournable

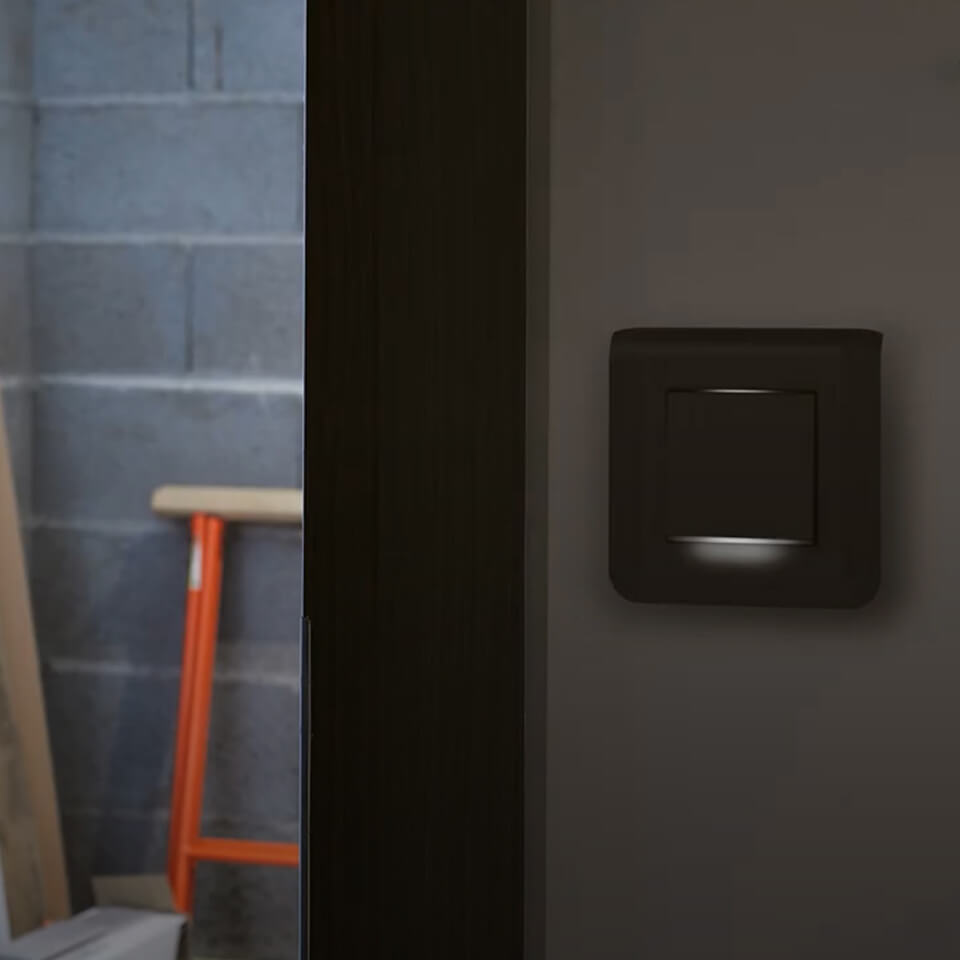

Avec ses deux finitions blanc brillant ou noir mat, Mosaic est une gamme iconique de prises et interrupteurs au look résolument contemporain et aux nombreuses fonctionnalités. La technologie Mosaic Easy-Led propose deux fonctions à voyant : l’interrupteur témoin et l’interrupteur lumineux pour répondre à de nouveaux besoins.
Liste de matériel et outils
- un interrupteur lumineux Mosaic Easy-Led
- une plaque support Mosaic pour 2 modules
- un tournevis plat
Pour poser un interrupteur témoin Mosaic Easy-Led, vous aurez besoin en plus des éléments ci-dessus :
- d'une pince coupante
- d'une pince à dénuder.
Par sécurité, coupez le courant
Coupez le courant au disjoncteur général avant toute manipulation.
Étape 1 : retirez l’ancien interrupteur
- déclipsez la plaque
- dévissez l’interrupteur
- repérez bien les fils : le fil de phase et le fil relié au luminaire
- déconnectez les fils
Conservez les fils et la boîte d’encastrement, si celle-ci fait au moins 40 mm de profondeur.
Étape 2 : raccordez l’interrupteur Mosaic Easy-Led
- montez le mécanisme sur le support livré avec la plaque
- dans le cas spécifique de la pose d’un interrupteur témoin :
- tirez un fil de neutre entre le luminaire et la boîte
- dénudez le fil de neutre sur 12 mm
- raccordez le fil de neutre sur la borne « N »
- puis raccordez le fil de phase sur la borne repérée « L ». La connexion est automatique
- raccordez le fil de lampe sur la borne repérée « 1 »
Étape 3 : installez le nouvel interrupteur dans la boîte
- fixez l’interrupteur dans la boîte
- remontez la plaque de finition
- remettez le courant au disjoncteur général : vérifiez que les voyants de l’interrupteur s’allument
Vous avez 2 interrupteurs en va-et-vient ? Remplacez chaque interrupteur par un interrupteur Mosaic Easy-Led, et reportez-vous au câblage sur la notice.
Rendre lumineux ou témoin un interrupteur Mosaic existant
Vous pouvez rendre lumineux ou témoin un interrupteur Mosaic déjà installé (uniquement pour les modèles commercialisés à partir de 2020).
Pour cela :
- retirez l’enjoliveur
- brochez un voyant lumineux ou témoin 230 Volts sur l’avant du mécanisme
- raccordez un fil de neutre depuis la lampe dans le cas d’un interrupteur témoin
La fonction lumineuse de cet interrupteur nécessite la phase distribuée. Il faut donc 3 fils afin de bénéficier de la fonction lumineuse de l'interrupteur.
