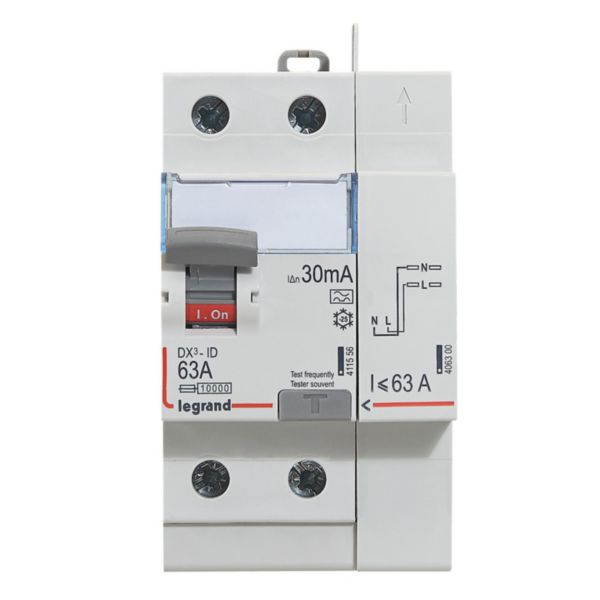

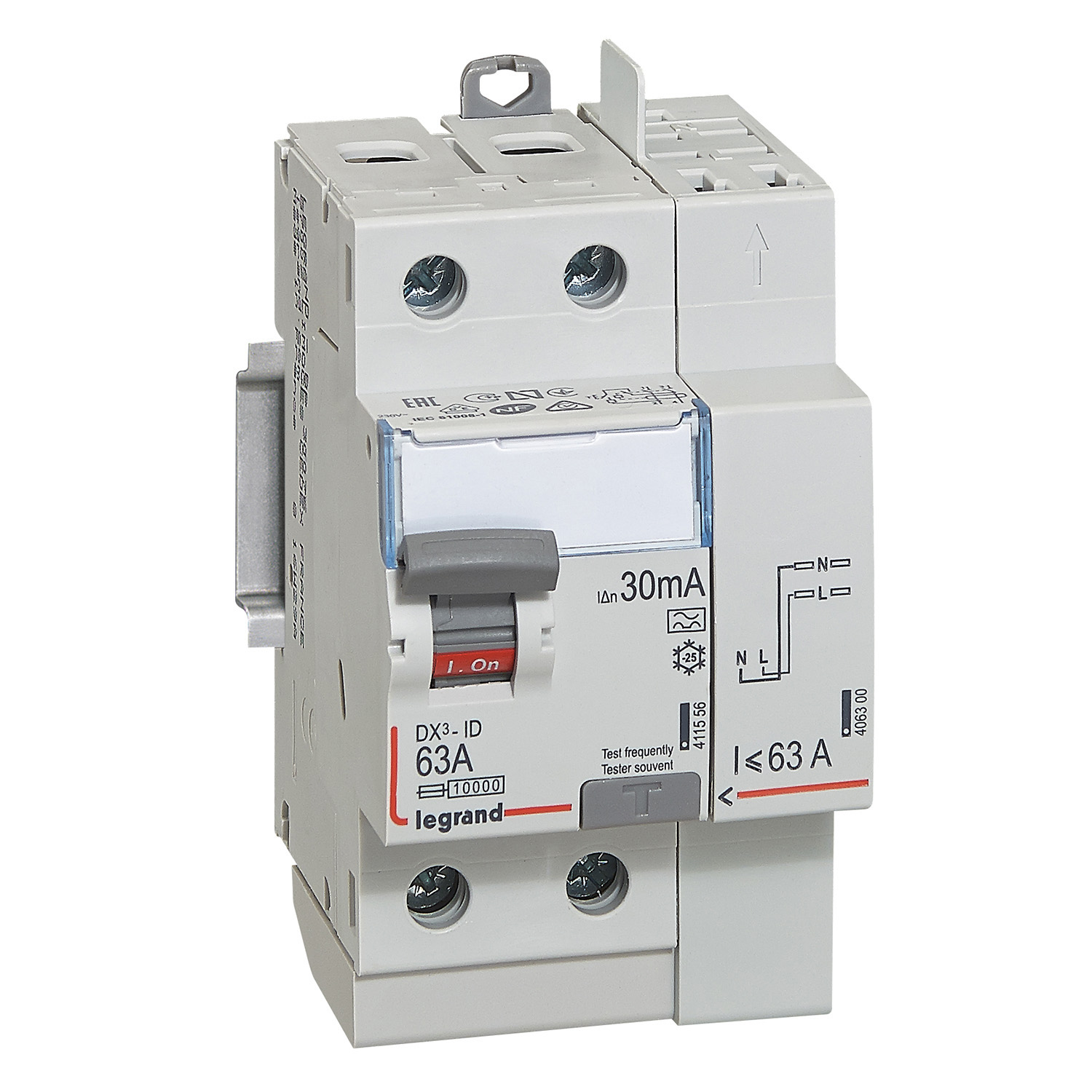

Interrupteur différentiel bipolaire -2P - type A 30 mA arrivée haut/départ haut 63 A
Ref. 0 928 99
DX³-ID interrupteur différentiel, détecte les fuites de courant dues à des défauts d'isolement coupe immédiatement l'alimentation du circuit concerné lors d'un contact accidentel avec le courant
Garantie légale 2 ans, à exercer pour un consommateur auprès de l'enseigne ou du site marchand auprès duquel il a acheté le produit.
Caractéristiques produit
- La norme NF C 15-100 impose que tous les circuits du logement soient protégés par un interrupteur différentiel de sensibilité 30mA
- Visualisation immédiate du défaut
- Réarmement facile une fois le défaut éliminé
- Type-A : doit obligatoirement protéger les circuits plaque de cuisson, lave-linge et prise de recharge véhicule électrique
- Arrivée haute par bornes à vis et sortie haute par bornes auto - Accepte le passage du peigne d'alimentation vertical
Les installation
Pour installation monophasée
Documentation et conseils de pose
Schéma de câblage
Télécharger


- Installer un interrupteur différentiel Legrand dans son tableau électrique
- Installer un interrupteur connecté pour volet roulant Céliane™ with Netatmo de Legrand
- Interrupteur différentiel Legrand : comment tester la sécurité de votre installation électrique ?
Caractéristiques techniques
Marque
-
Legrand
EAN/Gencode
-
3414970980335
Nombre de pôles
-
2
Tension assignée
-
230 V
Courant nominal assigné
-
63 A
Type de montage
-
Rail DIN
Classe de protection (IP)
-
IP20
Résistance aux chocs (IK)
-
IK04
Tension d'alimentation
-
180-250 V
Type de borne
-
Borne automatique
Type de connexion
-
Peigne et câble
Normes et réglementations
PEP Profil Environnemental Produit
Environnement et recyclage
Questions fréquentes
Interrupteurs et prises
Quel interrupteur différentiel choisir pour protéger votre domicile ?
Un interrupteur différentiel permet de protéger les occupants de votre domicile contre les risques d’électrisation. Mais savez-vous comment choisir les interrupteurs différentiels adéquats pour vos circuits électriques ? Voyons ensemble quelle est l’utilité d’un interrupteur... En savoir plus
Combien faut-il mettre d'interrupteurs différentiels dans une maison ?
Les interrupteurs différentiels ont un but précis : protéger les occupants de la maison contre les chocs électriques. C’est pourquoi ils doivent être installés dans le tableau électrique. La norme N FC 15-100 nous donne des indications précises pour savoir combien sont nécessaires.
Quel interrupteur différentiel choisir pour son tableau électrique ?
Le but d’un interrupteur différentiel est de protéger les occupants du logement contre les risques électriques. Il se pose directement dans le tableau électrique, entre le disjoncteur général et les disjoncteurs divisionnaires. Voici un guide pour bien choisir vos interrupteurs... En savoir plus
Que doit-on brancher sur un interrupteur différentiel de type A ?
Un interrupteur différentiel est un appareillage modulaire destiné à être placé dans le tableau électrique. Son but est de protéger les personnes contre les risques électriques. La norme N FC 15-100 impose d’installer un minimum de deux interrupteurs différentiels par logement, dans... En savoir plus
Comment doit-on brancher un interrupteur différentiel de 30 mA ?
La norme N FC 15-100 préconise l’installation d’au moins deux interrupteurs différentiels de 30mA dans tout logement, afin de sécuriser l’installation électrique. Mais qu’est-ce qu’un interrupteur différentiel 30mA ? Et comment effectuer son installation ?
Deux interrupteurs... En savoir plus
Quel interrupteur différentiel choisir pour un chauffage électrique ?
Au moment de choisir votre interrupteur différentiel pour protéger le circuit associer à votre chauffage électrique, vous vous demandez lequel est le mieux adapté. Faut-il opter pour un différentiel de type AC ? Ou de type A ? Sous quel interrupteur différentiel raccorder les circuits... En savoir plus
Qu’est-ce qu’un interrupteur différentiel ?
Un interrupteur différentiel est un composant du tableau électrique de votre logement qui permet de protéger les personnes en cas de fuite de courant. Indispensable, il vient compléter l’installation électrique et l'action des disjoncteurs, qui protègent quant à eux les appareils... En savoir plus
Quel est le rôle d’un interrupteur différentiel ?
Vous vous interrogez sur le rôle d’un interrupteur différentiel ?
Un interrupteur différentiel, placé en amont des circuits d’un tableau électrique, protège les personnes dans leur logement. Tandis que les disjoncteurs font office de protection des biens du logement, les... En savoir plus
Disjoncteurs
Comment marche un interrupteur différentiel ?
L’interrupteur différentiel a pour but de protéger les personnes dans l’habitation contre les risques électriques en coupant le courant en cas de défaut d’isolement sur les circuits auxquels il est relié. Il vient en complément du disjoncteur divisionnaire qui, lui, protège les... En savoir plus
À quoi sert un interrupteur différentiel de 30 mA ?
La norme NF C 15-100 régit les installations électriques des logements neufs et s’applique également dans le cas de certaines rénovations. Cette norme impose l’installation d’interrupteurs différentiels, deux au minimum de 30 mA dans le tableau électrique.
Les interrupteurs... En savoir plus
Quel interrupteur différentiel pour une piscine ?
La norme NF C 15-100 impose l’installation d’interrupteurs différentiels de 30 mA dans le tableau électrique. Cela concerne également les installations autour de la piscine. Toutefois, il est possible d’améliorer la protection des personnes autour de la piscine avec un interrupteur... En savoir plus
Combien de disjoncteurs par interrupteur différentiel 63 A ?
Chaque disjoncteur assure la protection du circuit qui lui est raccordé contre les surcharges et les court-circuits.
Le nombre maximum de disjoncteurs par interrupteur différentiel est défini dans la norme NF C 15-100. En savoir plus
Installation électrique et réseau
Comment fonctionne un interrupteur différentiel ?
Placé dans le tableau électrique, l’interrupteur différentiel protège les habitants du logement contre un choc électrique dû à une fuite de courant. Il vient en complément du disjoncteur qui a pour vocation de protéger les circuits contre les surcharges et... En savoir plus
Quel matériel électrique acheter pour sa maison?
Pour acheter le matériel électrique nécessaire pour votre maison en neuf ou en rénovation, vous devez définir vos besoins en équipement électrique pièce par pièce. Pour mieux connaître les règles de conception, de réalisation et d’entretien d’une installation électrique en... En savoir plus
