Quelle est la norme NF C 15-100 pour le tableau électrique ?
Vous souhaitez ajouter des modules à votre tableau électrique ou tout changer ? Avant toute intervention sur cette partie de votre installation, il est important d’en vérifier les obligations de sécurité.
Votre tableau électrique est le cerveau de votre installation électrique. Il contrôle et protège les circuits composant le réseau du logement, pour alimenter chaque pièce et équipement en toute sécurité. À noter qu'il n'existe pas un document pour chaque pièce de la maison : les recommandations pour votre tableau de répartition sont intégrées à la norme, comme c'est le cas pour la salle de bain, par exemple.
Néanmoins, avant d’y toucher, il est indispensable de consulter les recommandations de la norme NF C 15-100 pour le tableau électrique !
Quelle norme NF C 15-100 pour le tableau électrique ?
La norme NF C 15-100 régit l’installation électrique de votre logement. Elle édicte les obligations à connaître en matière de protection des biens et des personnes, d’installation et de positionnement des équipements dans les pièces.
Tous les éléments du réseau sont concernés, y compris ce qui touche au tableau électrique (ou tableau de répartition), la tête pensante de votre installation domestique. Pour cela, il existe une norme NF C 15-100 tableau électrique spécifique à consulter à tout prix avant toute intervention.
Les points clés de la norme électrique concernant le tableau électrique
La partie de la norme NF C 15-100 consacrée au tableau électrique concerne principalement l’emplacement et le nombre des équipements qui composent ce tableau. Explorons ces deux points clés dans le détail.
La hauteur des manettes des disjoncteurs. La norme impose de placer les disjoncteurs divisionnaires de façon à ce que les manettes permettant de les piloter soient situées à une hauteur spécifique : au moins 0,50 m du sol (coffret avec porte) ou entre 0,90 et 1,80 m du sol (coffret sans porte).
Des espaces réservés pour les nouveaux équipements

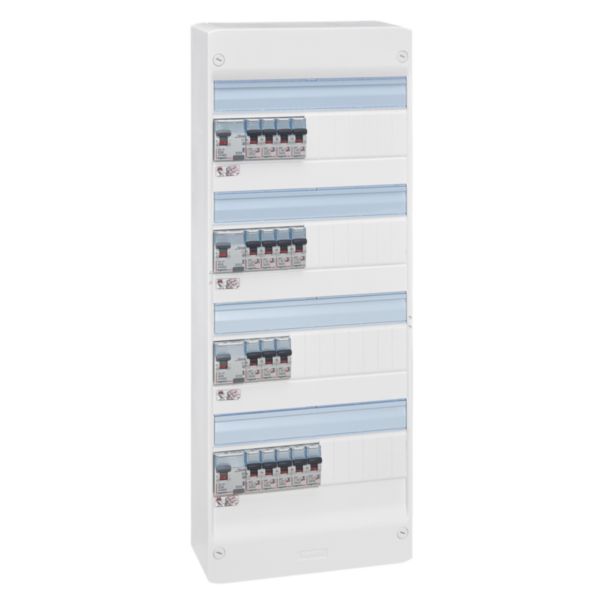

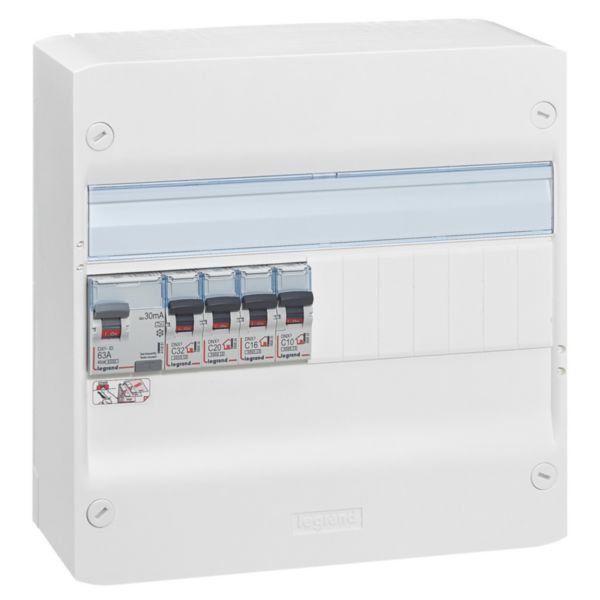

Votre tableau électrique est composé de plusieurs emplacements, destinés à l’installation de modules divers de protection (disjoncteurs, interrupteurs différentiels, disjoncteurs différentiels, parafoudre…). La norme stipule que :
- 20 % de ces emplacements doivent rester libres dans un logement individuel ;
- 6 modules au moins doivent rester libres dans un logement collectif (immeuble d’habitation).
Ces emplacements libres serviront à accueillir d’autres disjoncteurs et dispositifs différentiels au fil du temps.
Cette règle s’explique par la nature évolutive du tableau électrique. Vous devez avoir la possibilité d’ajouter des circuits à l’avenir, par exemple pour des prises de courant supplémentaires ou pour brancher de nouveaux équipements. Notez en outre qu’aucune rangée du tableau ne doit rester vide.
Norme NF C 15-100 : ETEL et GTL
La norme NF C 15-100 pour le tableau électrique regroupe également d’autres indications. Celles-ci concernent la gaine technique du logement (GTL) et l’espace technique du logement (ETEL).
L’espace technique du logement est le volume destiné à contenir la gaine technique et ses éléments constitutifs. Ses dimensions au sol doivent être de 60 cm x 25 cm au minimum et occuper tout l’espace jusqu’au plafond. Dans l’idéal, la largeur de l’ETEL est égale à la largeur de la GTL plus 10 cm.
Position du disjoncteur d'abonné
La gaine technique du logement regroupe le disjoncteur d’abonné, le tableau de répartition (aussi appelé tableau électrique) et le coffret de communication. La manette du disjoncteur d’abonné doit être située à une hauteur comprise entre 0,90 m et 1,80 m par rapport au sol. Différentes configurations sont possibles.
Les évolutions récentes de la norme NF C 15-100 tableau électrique
La norme NF C 15-100 prend en compte les évolutions des exigences de sécurité et des technologies pour adapter ses recommandations. La dernière mise à jour date de 2015 : il s’agit de l’amendement 5.
Cet amendement a lui-même été mis à jour en août 2016 par le biais d’un arrêté. Celui-ci impose de nouvelles obligations concernant le coffret de communication, à savoir la pose de prises multimédias (de type RJ 45) dans toute construction neuve, ainsi que la composition minimale de ce coffret.
La norme NF C 15-100 : en savoir +
Pour visualiser les détails de la norme NF C 15-100 pour le tableau électrique, téléchargez l’infographie mise à disposition par Legrand. Vous trouverez en outre des informations supplémentaires au sujet des différents éléments constitutifs de la gaine technique du logement.
