Comment installer une prise étanche Plexo ?
Découvrez ci-après comment installer une prise électrique étanche Legrand Plexo.

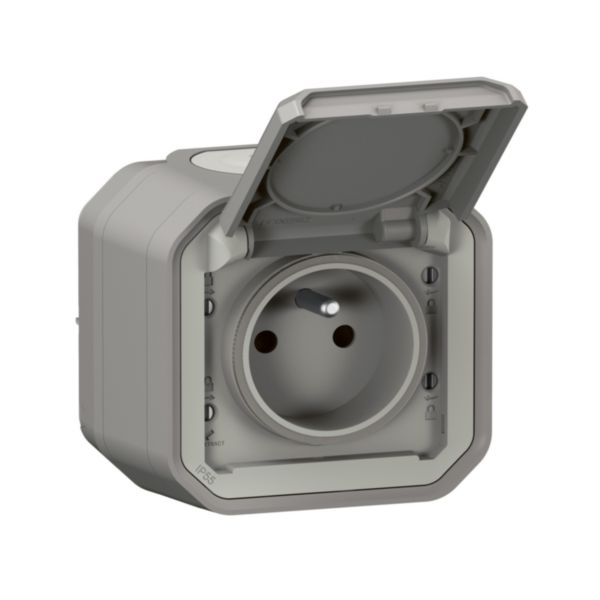

Les prises de la gamme étanche Plexo peuvent s’installer en extérieur, dans un garage, une véranda, une cave, une buanderie ou tout autre endroit où vous avez besoin d’une prise électrique qui résiste aux projections d'eau, à l’humidité et à la poussière avec un indice de protection IP55 et IK08.
L’installation d’une prise Plexo peut être réalisée en encastré (boîte d'encastrement de profondeur 40mm) ou en apparent (saillie).
Préparez l’installation de la prise
Avant toute intervention électrique (même la plus minime) et afin d'être protégé, coupez le courant au disjoncteur général et assurez-vous que l’alimentation électrique du circuit prise est bien coupée !
L’installation d’un circuit prise de courant doit être réalisée en conformité avec la norme NF C 15-100.
Pour cela, vous devez tirer 3 fils de 2,5mm² entre un disjoncteur 16 ou 20A et la prise de courant Plexo : le fil de phase, le fil de neutre et le fil de terre.
voir vidéo ▶
Installer la prise étanche Plexo
Découvrez l’installation de la prise étanche Plexo sur un mur dans notre tutoriel vidéo :
- démontez la prise de courant Plexo
- fixez la platine
- câblez le mécanisme sans outil : le fil de neutre sur la borne bleue, le fil de terre sur la borne verte et le fil de phase sur la borne rouge
- clipsez le mécanisme, puis le cadre sur la platine
- positionnez l’enjoliveur et fixez-le en tournant les ¼ de tour avec un tournevis
Installation terminée
Votre prise électrique Plexo est maintenant installée !
Vous pouvez remettre le courant au disjoncteur général et tester le fonctionnement de la prise Legrand Plexo.
Vous pouvez ainsi profiter de vos appareils électriques à l’extérieur ou à l’intérieur de votre logement.
voir vidéo ▶
Une offre étanche complète
Plexo, c’est une offre design d’interrupteurs et prises étanches, robustes et solides destinée à votre extérieur et aux lieux humides et poussiéreux :
- interrupteur va-et-vient
- poussoir
- prise de courant
- interrupteur automatique
- prise chargeur USB
- prise de recharge pour deux roues électriques
- prise de recharge pour véhicule électrique
- etc.

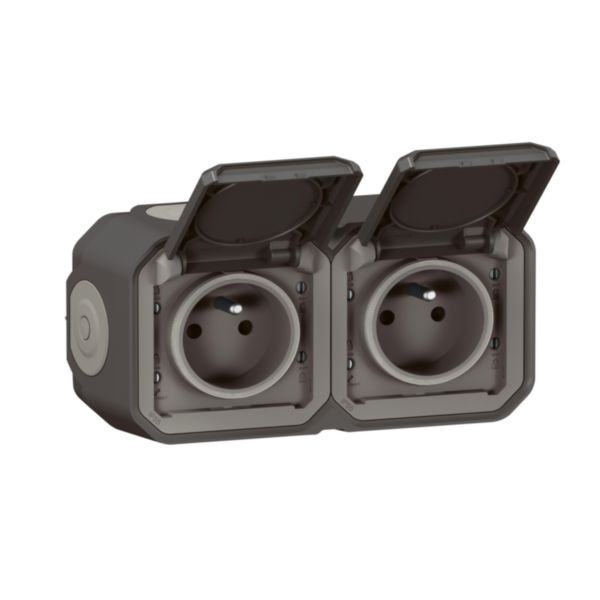

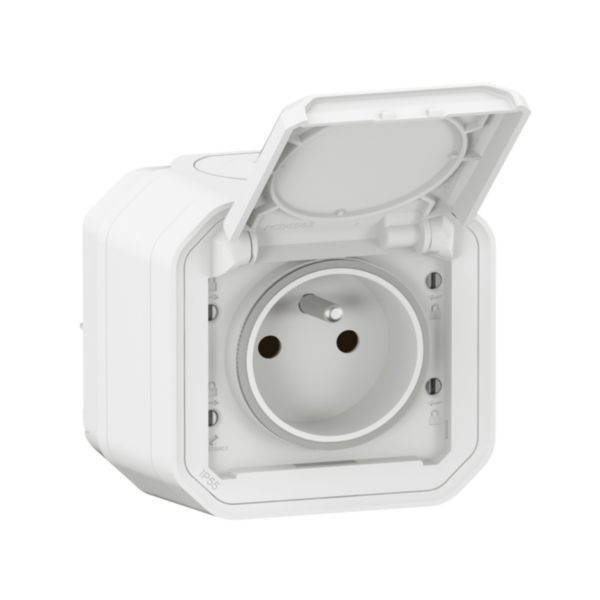

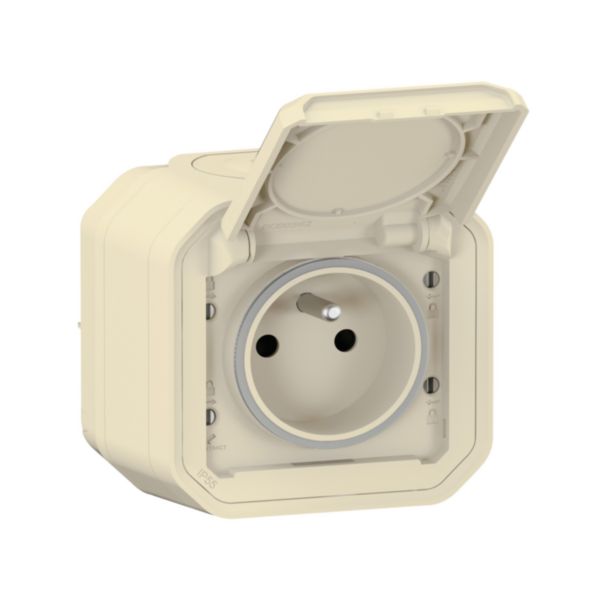

Profitez-en pour comparer nos 4 finitions et nos solutions en simple poste ou en multiposte pour répondre à tous les besoins et usages.
