Comment brancher un interrupteur va-et-vient dans une pièce ?

Découvrez ci-dessous comment raccorder un interrupteur va-et-vient pour piloter un circuit d'éclairage par un seul point de commande, ainsi que le branchement de deux interrupteurs en va-et-vient pour contrôler l'éclairage dans une pièce depuis deux points de commande.

Pour installer un interrupteur va-et-vient, vous aurez besoin de connecter les 2 interrupteurs va-et-vient entre eux à l’aide de « fils navettes », de couleur orange. Un interrupteur sera relié à la phase, un autre sera relié à l’éclairage. Enfin, l’éclairage sera connecté au tableau électrique par un fil venant d'un des interrupteurs et par le neutre.

Les 2 interrupteurs seront placés à des endroits différents dans la pièce, il faut donc prévoir de tirer les fils navettes sur une distance suffisante, ou de les faire passer dans des moulures électriques.

Ce schéma est particulièrement utile dans les pièces dotées de plusieurs entrées, comme un couloir ou une cage d’escalier. Ou encore dans les chambres, lorsqu’il est nécessaire de commander la lumière depuis l’entrée et depuis le lit. Voici comment installer un interrupteur va-et-vient.

L’installation d’un interrupteur va-et-vient suppose de mettre en place un schéma électrique fort différent de ce qui se fait dans le cas d’un interrupteur lambda. Vous devez appréhender ce schéma avant de commencer.

Enfin, vous aurez besoin de 2 interrupteurs va-et-vient pour votre circuit. Jetez un œil au guide d’interrupteurs électriques pour choisir ceux qui vous conviennent.

Étape 1 : Repérez vos fils : la phase et le retour lampe

Étape 2 : Prenez votre nouvel interrupteur va-et-vient

Étape 3 : Dénudez les fils (aidez-vous du gabarit situé sur l'interrupteur simple)

Étape 4 : Branchez le fil de phase, provenant du disjoncteur (généralement rouge) sur la borne "L" de l'interrupteur va-et-vient, et le fil qui provient de la lampe sur la borne "1" de l'interrupteur va-et-vient

Étape 5 : Placez le mécanisme dans la boîte d'encastrement en veillant à ce que les fils ne se coincent pas au cours de la manœuvre, et fixez-le

Étape 6 : Installez la plaque de finition Legrand

Étape 7 : Profitez de votre éclairage après avoir remis l'installation sous tension !

Dans tous les cas de figure, il est nécessaire de suivre les instructions indiquées dans la notice du produit.

Puis, suivez les étapes indiquées ci-dessous :

Étape 1 : Repérez le positionnement des fils présents : la phase (en rouge) et les fils navettes (en orange)

Étape 2 : Munissez-vous du nouvel interrupteur va-et-vient

Étape 3 : Au besoin, dénudez les fils (aidez-vous du gabarit affiché sur l’interrupteur)

Étape 4 : Connectez les fils aux bornes correspondantes : la phase sur la borne L et les deux fils navettes sur les bornes 1 et 2 (sur les interrupteurs va-et-vient Legrand, les connecteurs sont automatiques). L’ordre de branchement des fils navettes n’a pas d’importance

Étape 5 : Placez le mécanisme dans la boîte d’encastrement en veillant à ce que les fils ne se coincent pas au cours de la manœuvre ; la fixation se fait à l’aide de vis ou de griffes suivant modèle

Étape 6 : Installez la plaque de finition

Étape 7 : Recommencez cette opération pour le second interrupteur va-et-vient, sachant que cette fois ce n’est plus une phase rouge, mais une phase commandée qu’il faut insérer dans la borne L (reliée à la source d’éclairage).

Quand vous avez terminé votre branchement, remettez le courant.

Vous n’avez plus qu’à tester le bon fonctionnement de vos interrupteurs va-et-vient ! En tout état de cause, il est recommandé de suivre à la lettre les instructions de la notice qui accompagne votre interrupteur va-et-vient.

Si vous avez 2 points d’éclairage indépendants dans une même pièce et que vous souhaitez pouvoir les commander depuis des interrupteurs distincts, vous pouvez également choisir de brancher un interrupteur double allumage en va-et-vient.

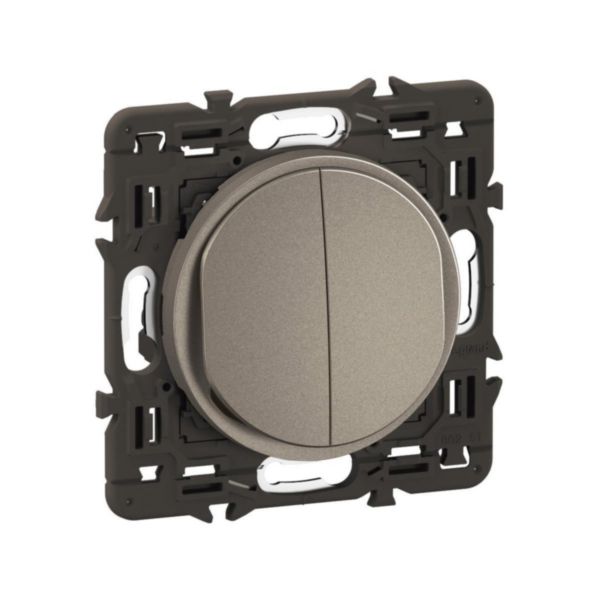

Un interrupteur double allumage est un mécanisme comprenant deux boutons de commande. Il est utilisé pour piloter deux éclairages depuis un même endroit. Vous pouvez placer deux interrupteurs double allumage et ainsi piloter deux lumières depuis deux endroits différents.

Le schéma de câblage du double va-et-vient est alors plus complexe : il faut relier chaque interrupteur double comme vu précédemment, mais aussi connecter les deux boutons du premier interrupteur à l’aide d’un autre fil de phase, et brancher chaque bouton du second interrupteur à un point d’éclairage distinct.
