Un circuit d’éclairage à 3 points de commande, ou plus ?
Un système avec trois commandes pour un même point d’éclairage, se réalise soit avec deux interrupteurs va-et-vient et un permutateur, soit avec plusieurs poussoirs reliés à un télérupteur.
Le permutateur, comme son nom l’indique, permute les fils navettes entre les deux interrupteurs va-et-vient.
Il est également possible de réaliser ce même circuit grâce au télérupteur actionné par des boutons poussoirs, permettant ainsi d’avoir plus de 3 points de commande.

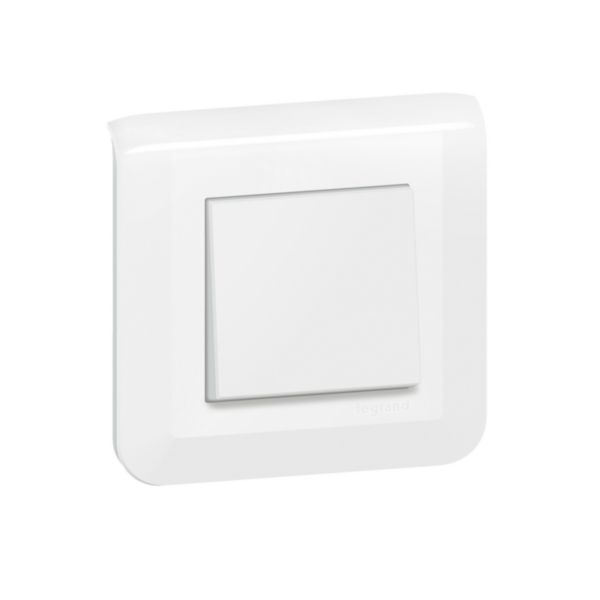

Installer un permutateur
Pour brancher deux interrupteurs en circuit va-et-vient, il faut raccorder le premier à la phase au tableau électrique et le deuxième au retour de lampe. Les deux interrupteurs sont raccordés électriquement entre eux par les fils navettes.
Le permutateur, soit le troisième interrupteur intercalé entre les 2 va-et-vient, sera raccordé aux quatre fils navettes, deux fils en provenance de chaque interrupteur. Le permutateur installé dans une boite d’encastrement vient permuter les navettes entre les deux interrupteurs va-et-vient.
Installer un télérupteur dans le tableau électrique
Le télérupteur permet l’allumage ou l’extinction d’un éclairage et il est commandé par des boutons poussoirs. Il s’installe généralement dans le tableau électrique. Son contact interne est raccordé d’un coté au fil de phase et de l’autre au luminaire par le fil de retour de lampe. La bobine du télérupteur est reliée d’un côté aux différents boutons poussoirs montés en parallèle (eux-mêmes branchés à la phase) et de l’autre au neutre.
Information complémentaire
Installer un télérupteur en encastré
Le télérupteur peut également être installé en mode encastré. Cette solution est particulièrement pratique en rénovation lorsque le point d’éclairage est éloigné du tableau électrique. Le télérupteur encastrable est alors installé dans une boîte de dérivation et il reste à tirer les fils de la phase et du neutre jusqu’au coffret électrique. Le retour lampe et les retours poussoirs sont directement raccordés au télérupteur encastré.
Information complémentaire
Votre installation électrique mérite un pro
Quelle que soit l’option que vous aurez choisie pour votre habitation, les solutions proposées peuvent vous sembler compliquées à réaliser. Il est vivement recommandé de faire appel à un électricien qualifié. Accédez aux coordonnées des professionnels proches de chez vous en utilisant notre annuaire en ligne. Cliquez sur www.electriciencertifie.fr
