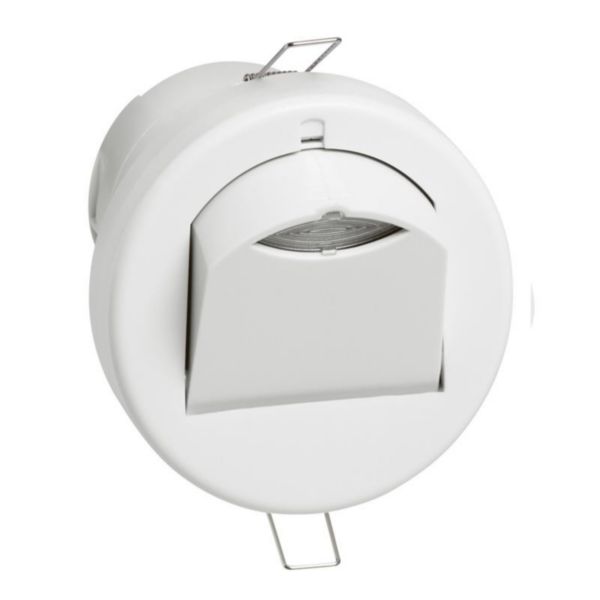

Détecteur de mouvement autonome ECO2 pilotage DALI IP40 pour fixation faux plafond hauteur fixation 2,6m
Ref. 0 489 57
LEGRANDDétecteur autonome de mouvement ECO2 pour 1 circuit, spécial lieux de passage et grands espaces avec luminosité naturelle
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Détecteur de mouvement hyper-fréquence 360° avec tête inclinable IP40 - Livré complet pour fixation au plafond
- Pilotage direct en variation DALI 10 ballast DALI maximum (20 si relais non utilisé) avec relais pour commutation d'une charge additionnelle (3 fils avec neutre)
- Allumage et extinction automatiques (réglage usine) - Possibilité d'association avec un bouton poussoir référence 077040L pour allumage manuel et extinction automatique ou manuelle
- Portée avec tête inclinable : 6x30m à 2,60m de hauteur et tête inclinée à 80 % - Consommation 0,96W
- Temporisation réglable : de 5 secondes à 59 minutes - Seuil de luminosité réglable : de 5 lux à 1275 lux - Réglage précis sur le chantier avec la passerelle de configuration référence 088240
Avantages
- Passerelle de configuration innovante (App + accessoire) permettant l'étalonnage, proposant des modèles de paramétrage pré-configurés, permettant la sauvegarde des configurations dans le cloud, la comparaison de paramètres et l'édition de rapport
- Solution de tête inclinable permet d'adapter la zone de détection à la taille de l'espace
Les installation
Se fixe directement en faux plafond avec griffes (livrées)
Les utilisation
Conforme à la RT 2012 : vérifient la présence et la luminosité en permanence, extinction dès que la luminosité naturelle est suffisante
Recommandations / restrictions d’usages
- Usage en intérieur uniquement Un seul détecteur par circuitPas de commande manuelle déportée par bouton poussoirHauteur recommandée de fixation : 1,20 m
- Utilisation autorisée uniquement en France, Suisse et Portugal (fréquence 9,900GHz)
- Non compatible avec les outils de configuration référence 088230 et 088235
Documentation et conseils de pose
Pages catalogue & annexes
Page commerciale (p.988 édition 2022) Page technique (p.992 édition 2022) Tableau de choix (p.983 édition 2022)Documents & argumentaires commerciaux
Téléchargez le guide de choix gestion de l'éclairageCaractéristiques techniques
Modèle
-
Autre
Type de capteur
-
Haute fréquence
Avec interface DALI
-
Oui
Régulation de la lumière constante
-
Oui
Commande CVC
-
Non
Arrêt forcé
-
Non
Percée pour animaux
-
Non
Protection au ras du mur/surveillance du champ arrière
-
Non
Réticulable
-
Oui
Hauteur de montage optimale
-
2.6 m
Surveillance de cage d'escalier
-
Oui
Commutateur de pontage
-
Oui
Largeur de portée max.
-
6 m
Longueur de portée max.
-
30 m
Champ de détection de diamètre au sol
-
22 m
Adapté pour une transmission sans fil
-
Non
Commandable à distance
-
Oui
Avec télécommande
-
Oui
Sensibilité de réponse ajustable
-
Oui
Luminosité de déclenchement ajustable
-
Oui
Avec unité de signal
-
Non
Fonction d'apprentissage avec luminosité de déclenchement
-
Non
Fonction de variation avec insert variateur
-
Oui
Type de montage
-
Encastré
Matériau
-
Plastique
Qualité du matériau
-
Thermoplastique
Sans halogène
-
Oui
Traitement de surface
-
Non traité
Finition de la surface
-
Mat
Traitement antibactérien
-
Non
Couleur
-
Blanc
Numéro RAL (équivalent)
-
9003
Transparent
-
Non
Classe de protection (IP)
-
IP40
Résistance aux chocs
-
IK05
Type de tension
-
AC
Fréquence
-
50-50 Hz
Tension nominale
-
230 V
Durée de marche min.
-
1 s
Durée de marche max.
-
0.1 min
Déclenchement retardé
-
10 s
Enclenchement retardé
-
1 s
Angle de détection horizontal
-
180-360 °
Plage de rotation du capteur, horizontale
-
0-0 °
Plage de rotation du capteur, verticale
-
0-90 °
Luminosité de déclenchement
-
0-2000 lx
Puissance de coupure max.
-
2400 W
Température
-
-10-35 °C
Nombre de zones de commutation
-
20
Courant de démarrage max.
-
80 A
Courant de commande
-
2.34 mA
Entrée de poste auxiliaire
-
Non
Fonction d'alarme
-
Non
Largeur
-
85 mm
Hauteur
-
95.5 mm
Profondeur
-
99 mm
Profondeur d'encastrement
-
92 mm
Compatible avec Apple HomeKit
-
Non
Compatible avec Google Assistant
-
Non
Compatible avec Amazon Alexa
-
Non
Possible support IFTTT
-
Non
Temperature d'utilisation /d'installation
-
-10-35 °C
Temperature de stockage
-
-10-50 °C
Consommation en veille
-
3.956 mA
Neutre obligatoire
-
Oui
Capacité des bornes
-
2.5-2.5 mm²
Nature du cable pour connexion
-
Rigide
Equipé d'un porte étiquette
-
Non
Diamètre maxi d'entrée de câbles
-
2.5 mm
Nature d'embout entrée de cable
-
Rigide à découper
EAN/Gencode
-
3414971267428
Logiciels et configurateurs
Logiciels métiers
Formations et services
Normes et réglementations
Directive RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
0 882 40 | Passerelle de configuration pour paramétrage des hublots, des détecteurs et des blocs d'éclairage de sécurité |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
