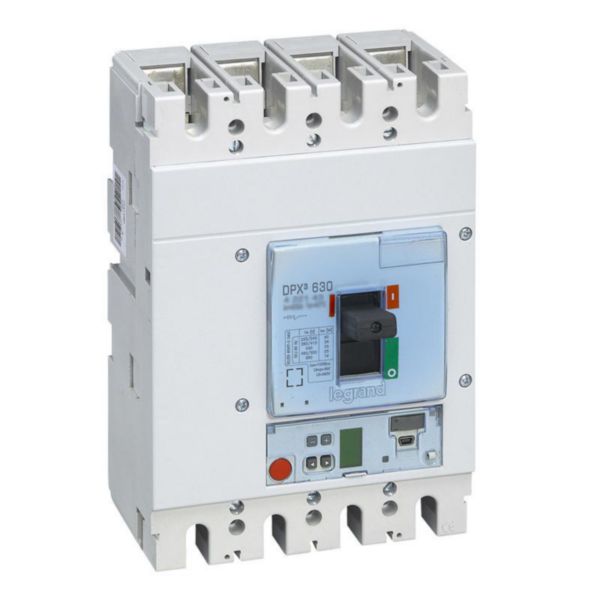

Disjoncteur électronique Sg DPX³630 pouvoir de coupure 50kA 400V~ - 4P - 250A
- Ref. 4 221 51
- DPX³
- LEGRAND
DPX³, disjoncteur de puissance "boîtier moulé", une solution optimale permettant de répondre aux exigences de protection des installations tertiaires et industrielles
- Information produitProduit remplacé : cliquez pour voir la référence de remplacement
Caractéristiques produit
- Disjoncteur de puissance DPX³630 à déclencheur électronique Sg
- Pouvoir de coupure Icu 50kA (400V~) - 4P - In : 250A
- Version Sg : réglage Ir, Isd, Ig, tr, tsd, tg - Avec voyants de fonctionnement, écran LCD avec boutons de réglage, kit de batterie et port USB
- S'équipe avec les auxiliaires et s'associe aux blocs différentiels ou au relais différentiels
- Se monte en position verticale, horizontale ou inverseur de sources sur platine dans les coffrets et armoires XL³ - Conforme à la norme NF IEC 60947-2
Documentation et conseils de pose
Fiches techniques / Guides métier
- ModbusTable_16.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F01959FR01_DPX3_630ELE_FRAv3.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE07062AB Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Notice LE07061AA-02 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Courant permanent nominal (Iu) 250A
- Tension assignée (Ue) 220-690V
- Courant de commutation de court-circuit limite nominal Icu à 400 V, 50 Hz 50kA
- Réglage de courant du déclencheur de surcharge 100-250A
- Plage de réglage du déclencheur de court-circuit retardé de courte durée 150-2500A
- Plage de réglage du déclencheur de court-circuit non retardé 5000-5000A
- Type de construction de l'appareil Technique d'encastrement fixe pour appareil encastré
- Protection intégrée contre les mises à la terre accidentelles Oui
- Type de raccordement du circuit principal Raccordement à vis
- Adapté à un montage de profilés chapeaux Non
- Montage de profilés chapeaux en option Non
- Nombre de contacts auxiliaires à deux directions 2
- Relais de signalisation de déclenchement disponible Oui
- Avec déclencheur à sous-tension intégré Oui
- Nombre de pôles 4
- Position du raccordement de circuit principal Frontal
- Finition de l'élément d'actionnement Manette / levier
- Appareil complet avec unité de protection Oui
- Commande motorisée intégrée Non
- Commande motorisée en option Oui
- Classe de protection (IP) IP30
- Conforme à la Réglementation pile ou batterie Oui
- Code CEI (Pack1) CR1616
- Pile ou Accumulateur (Pack1) Pile (non rechargeable)
- Composition de l'élément (Pack1) Lithium (pile ou accus)
- Nombre de Pack 1 2
- Nombre d'éléments Unitaires (Pack1) 1
- Poids d'un Element Unitaire (Pack1) 1.1g
- Localisation Pack1 Le produit intègre une batterie
- Type réglementaire (Pack1) P : Portable (Format Standard)
- EAN/Gencode 3414970379474
Pièces détachées
Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
