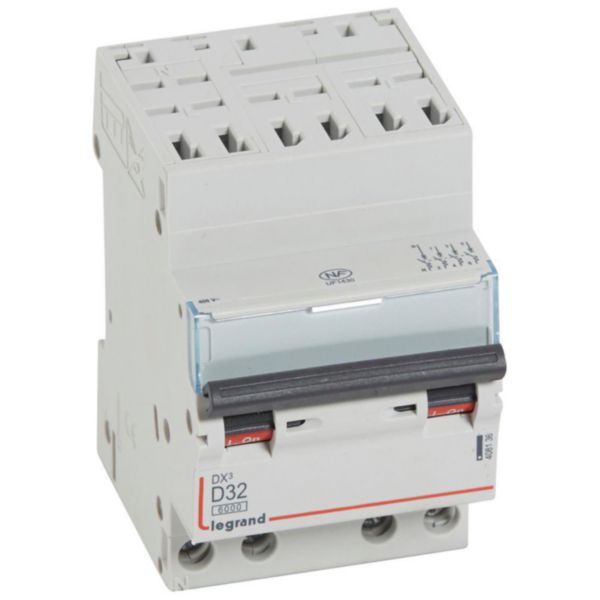

Disjoncteur DX³6000 10kA arrivée haute automatique départ bas à vis 4P 400V~ - 32A - courbe D - pour peigne HX³ optimisé

Ref. 4 081 36

DX³ LEGRAND

270,70€

Tarif professionnel de référence HThors éco-contribution

DX³, disjoncteur modulaire tétrapolaire magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Disjoncteur DX³ tétrapolaire 400V~ pouvoir de coupure :- 6000A conforme à la norme NF EN 60891-1 - 400V~ pour les installations résidentielles- 10kA conforme à la norme EN 60947-2 - 400V~
Protection des départs : arrivée haute par bornes automatiques et sortie basse par bornes à vis
Intensité nominale 32A - Courbe D (déclenchement magnétique 12,5In +/- 20%) - 3 modules
Pour peigne HX³ optimisé tétrapolaire
Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé

Les installation

Connexion simple, rapide et sans erreur grâce aux bornes automatiques et à l'alimentation par peigne

Les utilisation

Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge

Recommandations / restrictions d’usages

N'accepte pas les blocs différentiels adaptables

Information sur la gamme

En réussissant l'alliance performante entre pouvoir de coupure élevé, forte intensité nominale et faible encombrement, les disjoncteurs modulaires DX³ répondent parfaitement aux contraintes de sélectivité et de gain de place, tout en assurant une protection optimale des personnes et des biens définie par la norme NF C 15-100. Ils permettent d'éviter la mise hors service de toute l'installation en cas de défaut et de renforcer le pouvoir de coupure de la protection aval. Ils peuvent être installés dans des chantiers résidentiels, petit tertiaire et grand tertiaire avec des pouvoirs de coupure de 6 kA à 50 kA. Le disjoncteur DX³ STOP ARC est une nouveauté Legrand, qui limite le risque d'incendie causé par des défauts d'arc électrique. La gamme DX³ est également composée de disjoncteurs différentiels, d'interrupteurs différentiels ainsi que d'auxiliaires qui assurent le déclenchement à distance des disjoncteurs, et de blocs différentiels adaptables.

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (performances des disjoncteurs DX³ en courant continu édition 2022) Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Page technique (performances des disjoncteurs et des auxiliaires DX³ édition 2022) Page commerciale (p.532 édition 2022) Page technique (filiations des disjoncteurs et cartouches édition 2022) Page technique (p.549 édition 2022)

Fiches techniques / Guides métier

F01300FR-01.pdf

Documents & argumentaires commerciaux

A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité

Caractéristiques techniques

Profondeur d'encastrement

44 mm

Caractéristique de déclenchement (type/courbe)

Nombre de pôles (total)

Nombre de pôles protégés

Calibre/courant nominal assigné (In)

32 A

Tension assignée (Ue)

400 V

Tension d'isolement assignée (Ui)

500 V

Tension assignée de tenue aux chocs (Uimp)

4 kV

Type de tension

Pouvoir de coupure assigné selon EN 60898 à 400 V (Icn)

6 kA

Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)

25 kA

Pouvoir de coupure assigné selon IEC 60947-2 à 400 V (Icu)

10 kA

Fréquence

50-60 Hz

Montage encastré

Pôle neutre sectionné simultanément

Degré de pollution

Produits auxiliaires associables

Largeur en nombre de modules

Indice de protection (IP)

IP20

Température ambiante en fonctionnement

-25-70 °C

Section de raccordement cable souple

0.75-10 mm²

Section de raccordement cable rigide

0.75-16 mm²

Antidéflagration

Largeur hors tout

53.4 mm

Hauteur hors tout

88.9 mm

Profondeur/longueur hors tout

77.8 mm

Résistance aux chocs (IK)

IK02

Temperature de stockage

-40-70 °C

Tension d'alimentation

360-440 V

Sens de l'alimentation électrique

Par le haut

Indication de repérage des bornes de raccordement

Couleur

Gris

Numéro RAL

7035

Sans halogène

Type de borne

Borne automatique

Type de connexion

Peigne et câble

Equipé d'un porte étiquette

Mode de pose

Rail DIN

EAN/Gencode

3245064081368

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Certificats et agréments

NF-NF012_3818

PEP Profil Environnemental Produit

Fiche PEP (en anglais)

Déclaration constructeur

DC-D13_13-SELECTIVITE _FILIATION-A-3-NIVEAUX.pdf

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad
