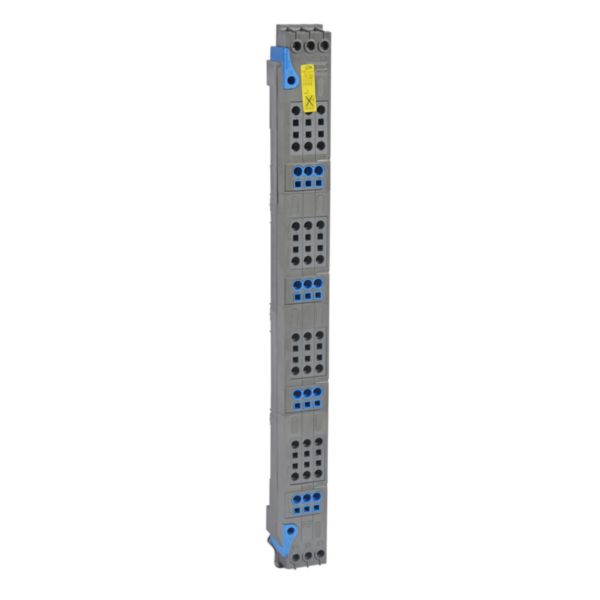

Peigne d'alimentation vertical 125A VX³ à bornes automatiques pour coffrets 5 rangées

Ref. 4 050 35

XL³ LEGRAND

540,80€

Tarif professionnel de référence HThors éco-contribution

VX³ auto, peigne d'alimentation verticale à bornes automatiques pour répartition par fils souples avec ou sans embouts dans les coffrets

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION
QUESTIONS FRÉQUENTES

Caractéristiques produit

Peigne vertical 125A VX³ auto tétrapolaire IPXXB pour coffrets 5 rangées - Hauteur : 631mm
8 départs par phase (x3) + 12 départs neutre
Capacité des bornes : - alimentation : 16mm² à 35mm² (souple) ou 50mm² (rigide)- départs : 6mm² à 16mm² (souple ou rigide)
Livré avec obturateurs pour les bornes d'alimentation non utilisées
Montage dans les coffrets XL³160, XL³400

Les installation

Fourni avec des pattes de fixation permettant un montage latéral et un ajustement vertical dans les coffrets

Les utilisation

Alimentation possible par le haut ou par le bas par borne à vis

Recommandations / restrictions d’usages

Ne pas intervenir sous tension

Information sur la gamme

De l'armoire de puissance au tableau divisionnaire, l'offre des enveloppes Legrand XL³ s'intègre dans tous les locaux techniques. De nombreuses innovations assurent un montage rapide et sûr, une réelle liberté de configuration et un gain de temps appréciable lors des opérations de maintenance et d'extension. Composée d'une offre : d'armoires de distribution composable XL³ 6300 et XL³ 4000 conçues pour atteindre un IS 333 et une forme 4b grâce à un large choix d'équipements pour atteindre tous les niveaux de formes et tous les IS jusqu'au 333 et avec une adaptation aisée au local technique grâce à 3 profondeurs et 3 largeurs, jumelables côte à côte ou dos à dos, de coffrets et d'armoires de distribution pour tous les projets avec une mise en œuvre facilitée, un volume de câblage optimisé, une accessibilité totale et un large choix d'équipements de types plastrons, platines pour intégration d'appareils de protection et coupure : armoires et coffrets XL³ 800 métal IP 30 à IP 55, armoires et coffrets XL³ 400 isolants IP 30 à IP 43, de coffrets divisionnaires design et prêts à l'emploi XL³ 125 et XL³ 160 isolants, métal ou encastrés.

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (tarif à puissance surveillée jusqu'à 240 kVA (tarif jaune) édition 2022) Page commerciale (p.508 édition 2022)

Fiches techniques / Guides métier

F01493FR-02.pdf La coordination entre les dispositifs de protection Livre blanc

Notices / Guides mise en œuvre

LE04827AA_03.pdf

Documents & argumentaires commerciaux

La répartition horizontale et verticale optimisée A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité

Caractéristiques techniques

Nombre de phases

Dimension du pas

150 mm

Section transversale

50 mm²

Longueur

631 mm

Courant permanent nominal (Iu)

125 A

Finition du raccordement électrique

Autre

Isolé

Tension de fonctionnement nominale max. Ue

400 V

Adapté à des appareils équipés d'un conducteur N

Adapté à des appareils équipés d'un commutateur auxiliaire

Couleur

Gris

EAN/Gencode

3245064050357

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Déclaration constructeur

DC-D13_13-SELECTIVITE _FILIATION-A-3-NIVEAUX.pdf

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad

Questions fréquentes

Tertiaire de proximité

Quels sont les bâtiments du petit et moyen tertiaire ?

Les ERP (Établissements Recevant du Public) et/ou ERT (Établissements Recevant des Travailleurs) dont la puissance installée est inférieure ou égale à 250A sont des bâtiments appartenant au tertiaire de proximité. Ainsi les bâtiments concernés sont les commerces de proximité, les... En savoir plus

Qu'est-ce que le tertiaire de proximité ?

Le tertiaire de proximité désigne chez Legrand les ERP (Établissements Recevant du Public) et/ou ERT (Établissements Recevant des Travailleurs) dont la puissance installée est inférieure ou égale à 250A. Sont donc concernés les commerces de proximité, les banques et assurances, les... En savoir plus

Quelles sont les étapes avant de réaliser un chantier en puissance surveillée ?

La première étape pour réaliser un chantier en puissance surveillée est de faire un bilan de puissance du bâtiment. Il vous permettra de générer la note de calcul grâce au logiciel XLPro3 Calcul. Vous importerez ensuite votre étude dans XLPro3 Tableaux 400 pour chiffrer votre tableau... En savoir plus

Comment concevoir des tableaux électriques tertiaires en puissance surveillée ?

Chez Legrand, le tertiaire de proximité regroupe les ERP et/ou ERT dont la puissance installée est inférieure ou égale à 250A. La démarche comprend donc des chantiers en puissance limitée et surveillée, catégorisés en 8 typologies de bâtiments. On y retrouve notamment les... En savoir plus

Peut-on réaliser un chantier petit tertiaire en puissance limitée ?

La réalisation d’un chantier petit tertiaire en puissance limitée est possible si la puissance de raccordement est inférieure ou égale à 36kVA, en monophasé ou en triphasé. Nous avons regroupé sous l’appellation tertiaire de proximité, l’ensemble des ERP et/ou ERT dont la... En savoir plus
