Spot à LED dimmable IP44 Modul'up complet 3000K ou 4000K - 500lm - 120°
Ref. 0 885 35
Modul'up LEGRANDModul'up complet, ensemble spot prêt à l'emploi
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit

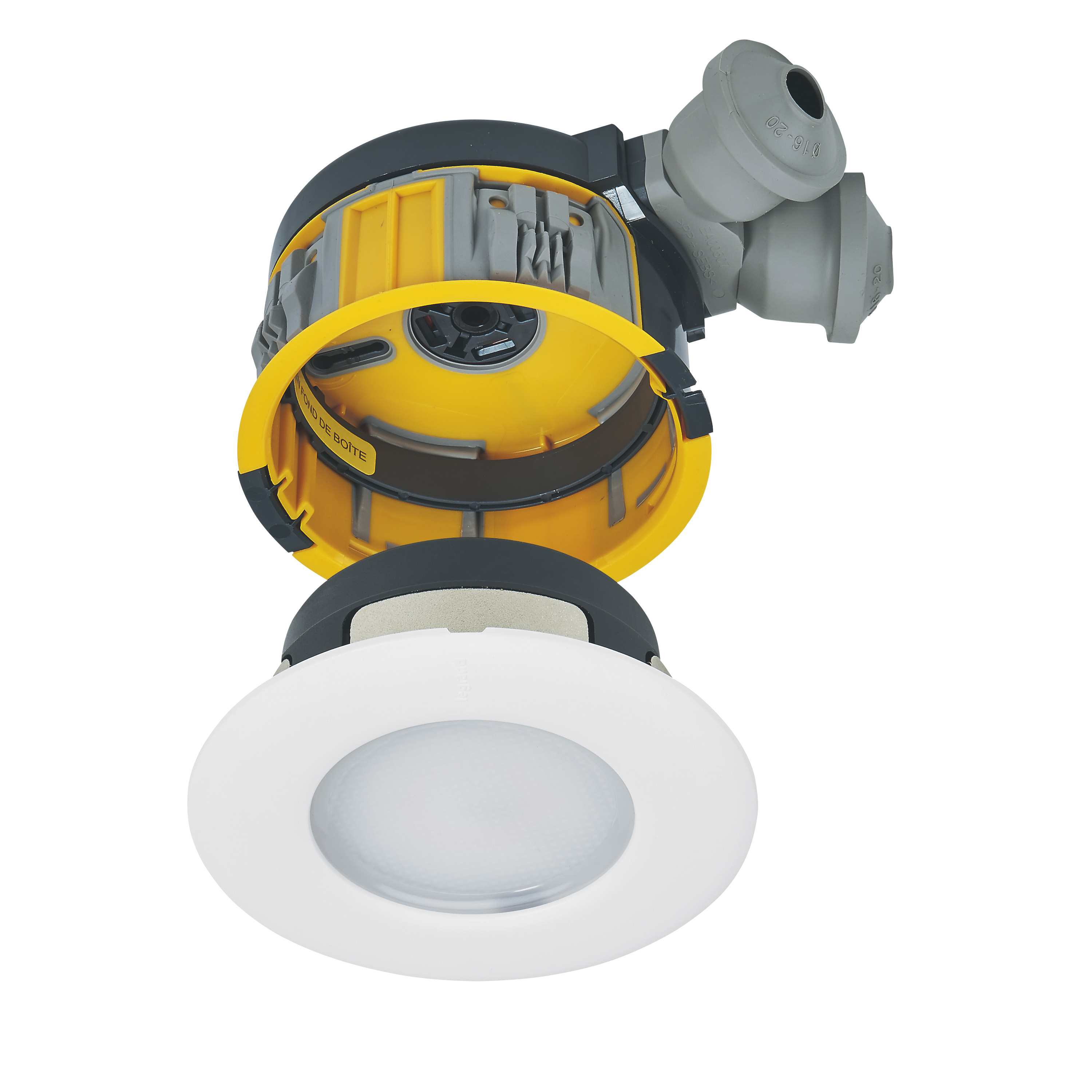

- Ensemble spot comprenant :- 1 boîte Modul'up référence 088500- 1 spot IP44 avec son enjoliveur blanc référence 088530 livré avec un compensateur actif
- Enjoliveur Blanc affleurant Ø93mm
- Compatible laine soufflée et roulée - Température de couleurs 3000K ou 4000K
- 7W - 500lm - Angle de diffusion 120° - Classe II et IP44
- Auto-protégé contre les surtensions - Conforme aux normes d'éclairage 60598 - Spots à LED 62717 - Sécurité oculaire 62471 - Boîte conforme CE 60670
Avantages
- Permet de diffuser au choix une lumière d'ambiance chaude ou une lumière plus technique froide par une simple commutation
- Finition interchangeable Blanc, Titane, Alu
Les installation
Connexion automatique sans outil, étanchéité native à l'air - Avec sélecteur d'éclairage chaud ou froid - Livré avec scie cloche
Les utilisation
Pour pose immédiate ou différée, extraction facile - Durée de vie supérieure à 30000 heures - Classe d'efficacité énergétique A+
Recommandations / restrictions d’usages
- Usage possible en avant-toit IP44 avec boîte Modul'up référence 088500
- Montage non autorisé en volume 0 et 1
- Enjoliveur polycarbonate évitant la rouille et résistant aux UV
Information sur la gamme
Modul’up est la boîte BBC multifonction pour faux plafond. L'installation est rapide et facile grâce à un trou Ø 80 mm facilitant la recherche de la gaine, des bornes autodénudantes et un raccordement sans outil. La mise en attente de la boîte est possible et l'installation des fonctions DCL, DCL connecté, spot et patère E27 en Plug&Play permet des modifications ou des évolutions simplement. Cette nouvelle boîte est 100% étanche à l’air ce qui la rend parfaitement conforme aux exigences de la réglementation thermique RT 2012. Les prises DCL Modul'up sont compatibles avec les commandes with Netatmo. Des kits Modul’up appairés radio DCL et spot LED sont disponibles en Céliane, Mosaic ainsi que dooxie.
Documentation et conseils de pose
Pages catalogue & annexes
Page commerciale (p.732 édition 2022)Fiches techniques / Guides métier
F02783FR-00.pdfDocuments & argumentaires commerciaux
Modul'up la boîte faux-plafond multifonctionCaractéristiques techniques
Montage mural
-
Non
Adapté pour le montage suspendu
-
Non
Adapté à un montage au plafond
-
Oui
Adapté à un montage encastré
-
Oui
Adapté à un montage en saillie
-
Non
Montage en ligne continue possible
-
Non
Faible éblouissement selon EN 12464-1 (UGR
-
Non
Source lumineuse
-
LED non interchangeable
Source lumineuse fournie
-
Oui
Nombre de lampes/modules
-
14
Douille
-
Autre
Matériau du boîtier/corps
-
Plastique
Couleur du boîtier/corps
-
Anthracite
Matériau de la verrine
-
Plastique structuré
Finition du paralume
-
Sans
Type de tension
-
AC
Tension nominale (Un)
-
207-253 V
Appareillage
-
Driver LED courant constant
Appareillage fourni
-
Non
Variation 0-10V
-
Non
Variation 1-10V
-
Non
Variation DALI
-
Non
Variation DMX
-
Non
Variation DSI
-
Non
Variation par potentiomètre (intégré)
-
Non
Variation LineSwitch
-
Oui
Variation système propriétaire constructeur
-
Non
Variation modulation de tension secteur
-
Non
Variation par coupure de fin de phase
-
Non
Variation par coupure de début de phase
-
Non
Variation programmable
-
Non
Variation RF
-
Non
Variation Sine Wave Reduction
-
Non
Variation Touch and Dim
-
Non
Variation Zigbee
-
Non
Variation avec bouton-poussoir
-
Non
Pas de variation
-
Non
Elément de distribution de lumière
-
Diffuseur
Répartition lumineuse
-
Symétrique
Angle de faisceau
-
Faisceau très extensif
80°
Emission de lumière
-
Direct
Indice de protection (IP)
-
IP44
Indice de protection contre les chocs (IK)
-
IK04
Classe de protection
-
II
Luminaire avec protection contre l'incendie «symbole D» selon EN 60598-2-25
-
Non
Température ambiante nominale selon IEC 62722-2-1
-
-5-35 °C
Convient pour l'éclairage d'urgence
-
Non
Avec détecteur de mouvement
-
Non
Avec détecteur crépusculaire
-
Non
Revêtement des luminaires à isolation thermique
-
Non
Avec grilles d'aération
-
Non
Test au fil incandescent selon IEC 60695-2-11
-
650 °C - 30 s
Puissance de lampe acceptée
-
6-6 W
Puissance du système
-
6 W
Efficacité lumineuse
-
98 lm/W
Flux lumineux utile
-
560 lm
Couleur de la lumière
-
Blanc
Température de couleur
-
3000-4000 K
Indice de rendu des couleurs CRI
-
80-89
Facteur de puissance (cos phi)
-
0.89
Largeur
-
86 mm
Hauteur/profondeur
-
60 mm
Longueur
-
115 mm
Diamètre externe
-
86 mm
Longueur d’encastrement
-
115 mm
Largeur d'encastrement
-
60 mm
Hauteur/profondeur d'encastrement
-
115 mm
Diamètre d'encastrement
-
86 mm
Type de câblage
-
Convient pour câblage traversant
Nombre de pôles
-
2
Section de conducteur
-
1.5 mm²
Type de connexion
-
Contact pour connexion autodénudante
Commande via Bluetooth
-
Non
Compatible avec Apple HomeKit
-
Non
Compatible avec Google Assistant
-
Non
Compatible avec Amazon Alexa
-
Non
Compatible IFTTT
-
Non
Temperature d'utilisation /d'installation
-
-5-35 °C
Temperature de stockage
-
-10-70 °C
Courant d'alimentation
-
0.025-0.030 A
Fréquence d'alimentation
-
50-60 Hz
Durée de vie estimée de l'ampoule
-
35000 h
Neutre obligatoire
-
Oui
Sans halogène
-
Oui
Traitement antimicrobien
-
Non
Capacité des bornes
-
1.5-1.5 mm²
Nature du cable pour connexion
-
Rigide
Équipé de prise(s) de courant
-
Non
Equipé de visière de protection antipluie
-
Non
Equipé d'un signal lumineux complémentaire
-
Non
Télécommande fournie
-
Non
Diamètre maxi d'entrée de câbles
-
20 mm
Maintien du cable
-
Autre
Interrupteur automatique
-
Non
Mode de commande
-
Non applicable
Adressable
-
Non
Objet connecté
-
Non
EAN/Gencode
-
3414971414181
Logiciels et configurateurs
Plug in photométrique (Sarlam)
Normes et réglementations
Directive RoHS
-
Produit conforme à la réglementation
Document de conformité
Réglementation REACH
