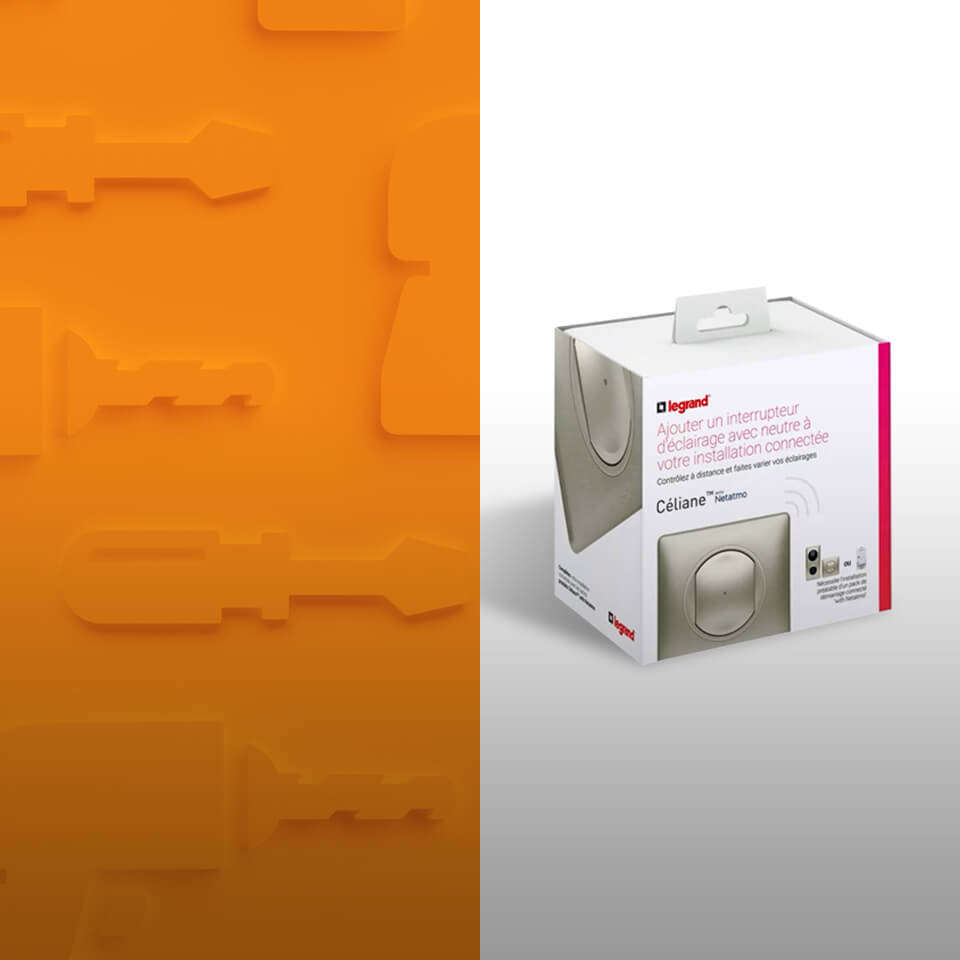

Comment installer un interrupteur connecté avec neutre, à option variateur ?

Avec un interrupteur connecté avec neutre à option variateur, votre client peut non seulement allumer et éteindre ses éclairages manuellement, par la voix avec un assistant vocal ou à distance grâce à l’app Home+Control, mais également faire varier l’intensité lumineuse selon ses besoins. À lui la facilité au quotidien et à vous la simplicité d’installation : grâce au neutre, plus besoin de mettre un compensateur ! L’interrupteur connecté est compatible avec tous types de lampes jusqu’à 150 W, dont les LEDs dimmables. Il est proposé en diverses finitions dans les gammes Céliane with Netatmo, dooxie with Netatmo et Mosaic with Netatmo pour une intégration optimale en tous lieux. Découvrez dans ce tutoriel comment l’installer.

Voir la fiche produit

Comment installer un interrupteur connecté avec neutre, à option variateur ?

Accès aux rubriques

Vérification en amont

Avant toute chose, assurez-vous qu’un pack de démarrage connecté "with Netatmo" est déjà installé.

prise control cde depard arrivee cwn module control 700x350

Alerte de sécurité

Par sécurité et pour une installation optimale, coupez impérativement le courant au disjoncteur général et assurez-vous de l’absence de tension à sa sortie.

Matériel requis

L’interrupteur connecté avec neutre à option variateur est livré avec :

une plaque de finition
une protection de chantier
une notice d’installation

En plus de votre outillage, munissez-vous :

d’une boite d’encastrement 1 poste d’une profondeur de 40 mm
d’une ampoule LED ou halogène dimmable
de fils électriques 1,5 mm²

materiels utilises inter filaire neutre cwn 700x550

Etape 1 : Installer l’interrupteur connecté avec neutre

L’interrupteur connecté avec neutre à option variateur peut remplacer un interrupteur existant ou un va-et-vient déjà raccordé au neutre :

raccordez les fils sur les bornes : le fil de phase, le fil de phase coupée et le fil de neutre
montez l’interrupteur connecté dans la boite d’encastrement
fixez-le à l’aide des vis

01 instal inter connecte avec neutre01 700x350

01 instal inter connecte avec neutre02 350x350

01 instal inter connecte avec neutre03 350x350

Etape 2 : Configurer l’interrupteur connecté avec neutre

fixez une lampe sur le point d’éclairage à commander
remettez le courant au disjoncteur général : le voyant de l’interrupteur connecté s’allume en rouge
appuyez sur le bouton de configuration du Module Control ou au centre de la commande générale sans fil Départ/Arrivée jusqu’à ce que le voyant s’allume brièvement en vert, puis relâchez l’appui

02 configure inter connecte avec neutre01 700x350

02 configure inter connecte avec neutre02 350x350

02 configure inter connecte avec neutre03 350x350

le voyant de l’interrupteur connecté s’allume en vert fixe
appuyez à nouveau sur le bouton de configuration du Module Control ou au centre de la commande générale sans fil Départ/Arrivée pour finaliser l’installation
le voyant de l’interrupteur connecté s’éteint

02 configure inter connecte avec neutre04 700x350

02 configure inter connecte avec neutre05 350x350

02 configure inter connecte avec neutre06 350x350

Etape 3 : Vérifier le bon fonctionnement de l’interrupteur connecté avec neutre

appuyez sur le haut ou le bas de l'interrupteur pour tester l'allumage et l'extinction de la lumière
vous pouvez également tester les autres fonctions disponibles, paramétrables via l’app Home+Control :

- variation : pour faire varier l’intensité de la lumière

- lumineux : pour repérer l’interrupteur dans le noir

- témoin : pour repérer lorsque la lumière est allumée

03 verif inter connecte avec neutre01 700x350

03 verif inter connecte avec neutre02 350x350

03 verif inter connecte avec neutre03 350x350
