Comment installer un DCL ou un spot BBC Modul'up™ ?

Matériels utilisés

Pour réaliser cette installation, il vous faut :

a) Une scie cloche de diamètre 80 mm réf. 0 885 08

b) Une boîte Modul’up réf. 0 885 00

Alerte de sécurité

Avant de commencer votre intervention, coupez le courant au disjoncteur général.

Etape 1 : préparer l’emplacement de la boîte et récupérer la gaine

a) Percez un trou diamètre 80 mm avec la scie cloche réf. 0 885 08.

b) Cette largeur de diamètre facilite la recherche et la récupération de la gaine.

Etape 2 : effectuer le câblage sans outil

a) Insérez les fils à travers la membrane souple (étanchéité à l’air garantie)

b) Commencez par le fil de terre : logez le entre la poussette bleue et le bord extérieur

c) Les bornes auto-dénudantes de Modul’up facilitent le raccordement. Raccordez toujours le contact extérieur (1) en premier. Si repiquage, ré-ouvrez la poussette et utilisez le contact intérieur (2)

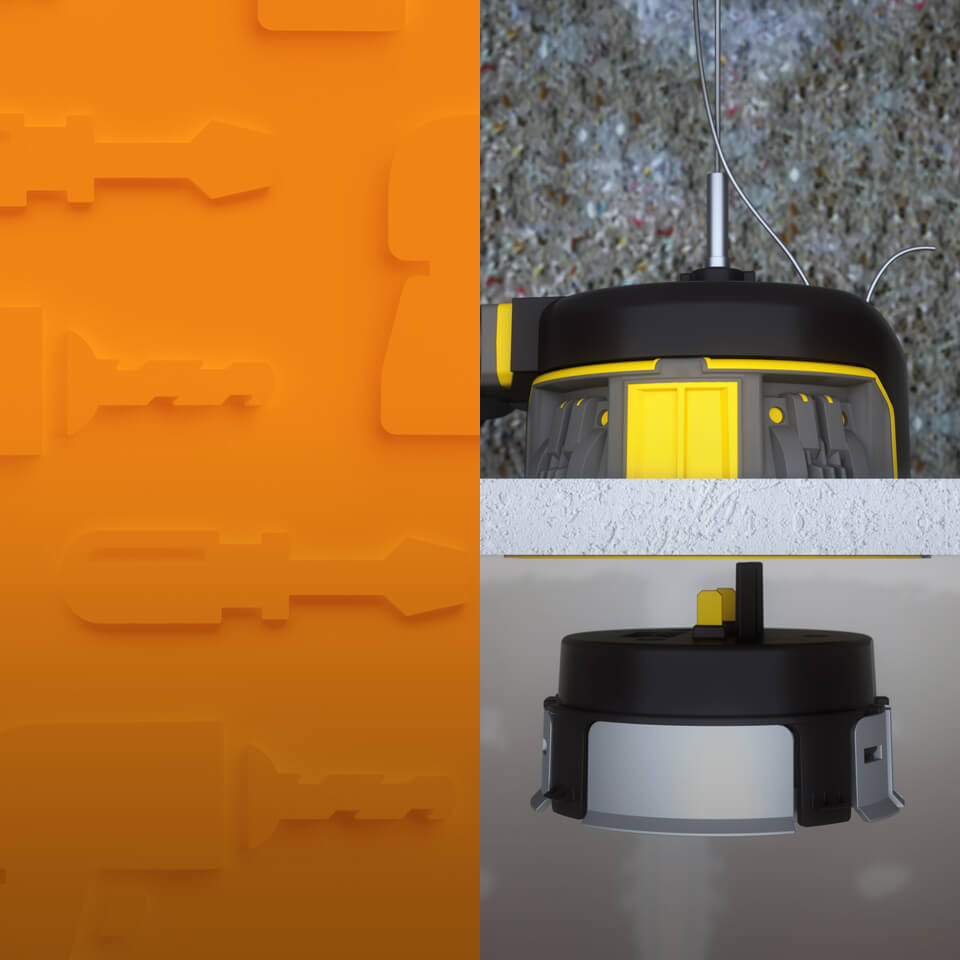

Etape 3 : installer et fixer la boîte Modul’up™

a) Insérez l’étrier dans le plafond

b) Assemblez la boîte et l’étrier en suivant les repères latéraux

c) Positionnez la bague de verrouillage en suivant les repères latéraux pour l'orienter

d) Enfoncez la bague jusqu’au fond pour fixer la boîte pour faux-plafond : tenue parfaite garantie

Pour une installation DCL, le filin de sécurisation Modul'up (référence 0 885 09) permet une suspension jusqu'à 25 kg.

Etape 4 : insérer la fonction choisie

Il ne vous reste qu’à enficher sans outil les solutions Modul’up DCL, DCL connecté, spot LED et patère E27. Cette installation est conforme à la réglementation thermique RT 2012.
