Gestion des courant fort et faible, Legrand assure la continuité de service chez Bull

Bureau, tertiaire

Quand un leader français de l’informatique emménage dans de nouveaux locaux

Il exige une installation courant fort et faible lui assurant continuité de service et sécurisation des réseaux. Une offre globale a su répondre à ses exigences et celles des metteurs en œuvre.

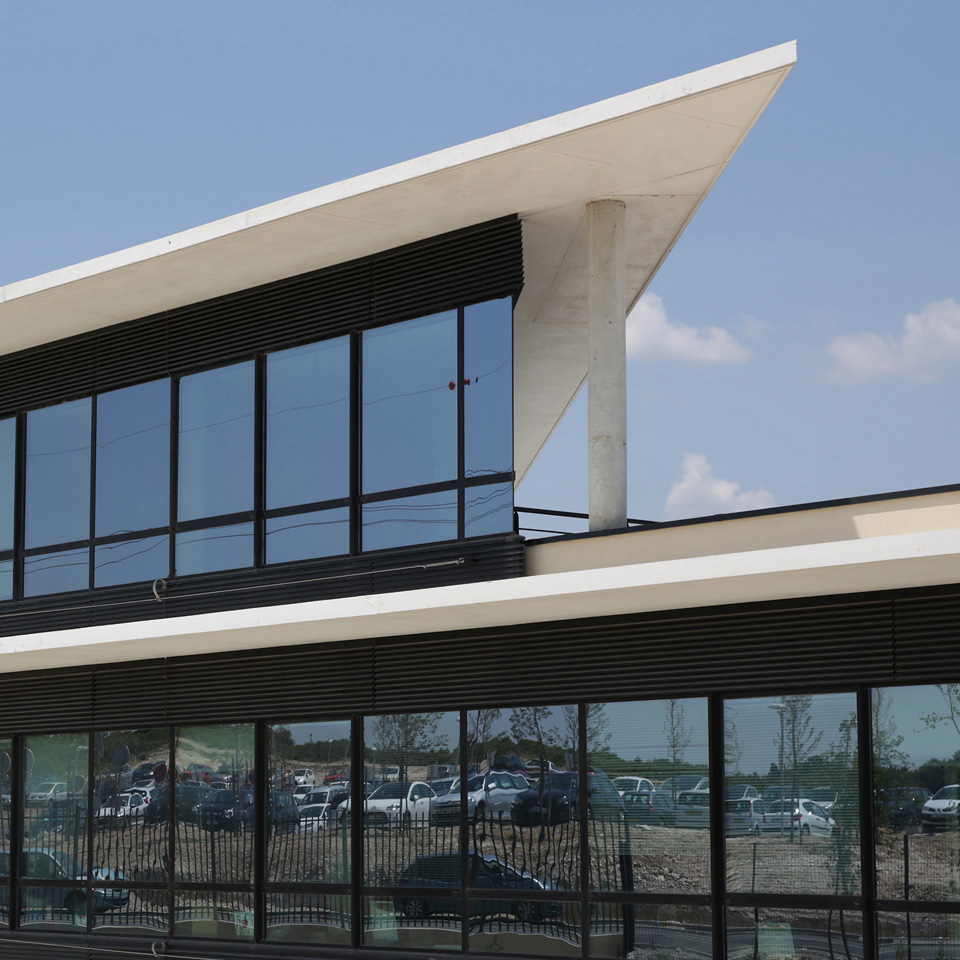

Près de 450 personnes, pour la plupart ingénieurs, travaillent sur des systèmes électroniques et informatiques critiques pour le compte de la société informatique Bull. Elles travaillent désormais dans un immeuble ultra-moderne prénommé Horizon et situé dans un nouvel éco-quartier à Aix-en-Provence (Var). Ici, les employés conçoivent également  des calculateurs et disposent d’un atelier de fabrication

Recommandations

Produits

Baies Linkeo

Baies Linkeo

Armoires de distribution XL3

Armoires de distribution XL3

Protections

Protections

Easybar

Easybar

Appareillage Programme Mosaic

Appareillage Programme Mosaic

En tant que contractant général notre mission était de livrer un bâtiment clef en main. Avec les entreprises JULEO et Santerne nous avons décidé de choisir une solution courant fort et faible presque exclusivement en Legrand car elle répondait à l’ensemble de nos besoins

Information complémentaire

pro solproj burter bull med05 1
pro solproj burter bull med05 2 pro solproj burter bull med05 3

Trois réseaux pour l’installation VDI

Qui dit entreprise informatique, dit installation courant faible de tout premier ordre pour maintenir l’ensemble du système opérationnel en permanence. De fait, trois réseaux sécurisés ont dû être déployés. Afin que le client puisse distinguer aisément les uns des autres, l’installateur JULEO a proposé des baies VDI LCS2 et des prises RJ 45 avec des couleurs identifiées. Des armoires VDI livrées avec l’option configurée ont apporté également un plus en terme de mise en œuvre et finition.

Le point fort de l’installation concerne la partie courant faible. Ici, nous avons trois réseaux sécurisés indépendants avec différents serveurs qui peuvent desservir tout le bâtiment même les bureaux et open space. Ainsi n’importe quel opérateur aura accès à ces trois réseaux

Information complémentaire

Inversion de source pour la puissance

La présence d’équipements informatiques sensibles nécessitait de faire appel à l’inversion de source. Ainsi, le TGBT est équipé de disjoncteurs à inversion de source DMX3 permettant de basculer, en cas de besoin, sur un groupe électrogène ou un onduleur. L’installation en tarif vert a nécessité par ailleurs d’installer un transformateur de 630 kVA. Pour la distribution dans l’ensemble du bâtiment 24 tableaux divisionnaires XL3 ont été installés. L’ensemble de l’offre puissance est complété par une batterie de condensateur Alpes Technologies.

Lors du câblage des armoires les peignes de répartition nous ont apporté un vrai plus. Ils permettent de gagner du temps à la mise en œuvre et libèrent de la place dans le tableau. Pour le modulaire nous utilisons les disjoncteurs avec des alimentations auto et des départs vis ; en termes de rapidité de connexion et de sécurité, c’est l’idéal

Des canalisations préfabriquées pour plus de modularité

pro solproj burter bull med07 1
pro solproj burter bull med07 2 pro solproj burter bull med07 3

Pour le raccordement au réseau normal et ondulé une solution par canalisation préfabriquée Easybar dans les faux plafonds a été privilégiée. Celle-ci permettra aux occupants de raccorder tous leurs équipements électriques de manière simple et rapide en cas de reconfiguration des espaces. Pour l’installateur, les canalisations sont de surcroît - à l’inverse des câbles traditionnels - des éléments simples à poser.

Une des exigences sur ce chantier était de répondre à une demande de modularité en termes d’aménagement des espaces. Avec les canalisations électriques rigides Easybar pour la distribution du courant fort, nous avons une solution idéale en termes de flexibilité et de rapidité de temps de pose

1400 prises RJ 45
16 baies VDI
90 kms longueur de câbles

Intervenants

Architecte : Atelier Michelou et Associés

BE : CEM Ingenierie

Installateurs : JULEO et Santerne

Tableautier : EMC2-42
