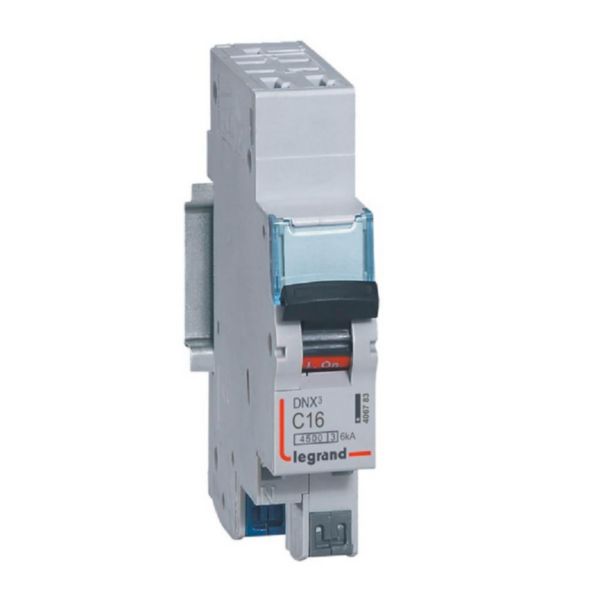

Disjoncteur Phase+Neutre DNX³4500 6kA arrivée et sortie borne automatique - 1P+N 230V~ 16A courbe C - 1 module
Ref. 4 067 83
DNX³ LEGRANDDNX³, disjoncteur modulaire Phase+Neutre magnétothermique à coupure pleinement apparente pour la commande, la protection et le sectionnement des circuits électriques
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Disjoncteur DNX³ uni + neutre 230V~ pouvoir de coupure :- 4500A conforme à la norme NF EN 60891-1 - 230V~ - 50Hz pour les installations résidentielles- 6kA conforme à la norme EN 60947-2 - 230V~
- Protection des départs : arrivée haute par bornes automatiques et sortie basse par bornes automatiques
- Intensité nominale 16A - Courbe C (déclenchement magnétique entre 5In et 10In) - 1 module
- Pour peigne HX³ optimisé universel unipolaire (phase ou neutre) ou tétrapolaire - Permet la réalisation de tests volants (présence tension)
- Reçoit les auxiliaires et accessoires DX³ - Bornes protégées contre le toucher IP20, appareil câblé
Avantages
- Peut être utilisé en installation résidentielle ettertiaire grâce à son pouvoir de coupure élevé
Les installation
Connexion simple, rapide et sans erreur grâce aux bornes automatiques et à l'alimentation par peigne
Les utilisation
Equipé d’un porte-étiquette pour repérage visuel simple et rapide du circuit protégé - Indication visuelle immédiate du statut ON et OFF sur la manette en vert et rouge
Information sur la gamme
Les disjoncteurs DNX³ et DX³ à coupure pleinement apparente sont destinés à la protection et le sectionnement des circuits électriques en Phase + Neutre. Les disjonteurs DNX³ et DX³ permettent de repondre aux contraintes d'instalaltion en résidentiel et en tertiaire grâce à leur pouvoir de coupure de 4500/6kA jusqu'à 50kA. Il existe 3 types de connexions : auto/auto : arrivée haute par bornes auto et sortie basse par bornes auto, auto/vis : arrivée haute par bornes auto et sortie basse par bornes à vis ou vis/vis : arrivée haute et sortie basse par bornes à vis. Disponibles en courbe C et courbe D ainsi qu'avec dispositif de detection des arcs electriques Stop Arc. Un porte-étiquette en face avant du produit permet le repérage des circuits. Ils reçoivent les auxiliaires de signalisation et de commande DX³ et acceptent le passage du peigne d'alimentation.
Documentation et conseils de pose
Pages catalogue & annexes
Tableau de choix (les essentiels pour vos tableaux résidentiels édition 2022) Page commerciale (p.461 édition 2022) Tableau de choix (mesure et supervision dans le tableau électrique édition 2022) Page technique (performances des disjoncteurs et des auxiliaires DX³ édition 2022) Tableau de choix (tarif à puissance surveillée jusqu'à 240 kVA (tarif jaune) édition 2022) Page technique (performances des disjoncteurs DX³ en courant continu édition 2022) Page technique (filiations des disjoncteurs et cartouches édition 2022) Page commerciale (p.525 édition 2022) Page technique (p.549 édition 2022)Fiches techniques / Guides métier
F01291FR-02.pdf La coordination entre les dispositifs de protection Livre blancDocuments & argumentaires commerciaux
A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité
- J'ajoute au tableau électrique un disjoncteur pour circuit lumière
Caractéristiques techniques
Profondeur d'encastrement
-
44 mm
Caractéristique de déclenchement (type/courbe)
-
C
Nombre de pôles (total)
-
2
Nombre de pôles protégés
-
1
Calibre/courant nominal assigné (In)
-
16 A
Tension assignée (Ue)
-
230 V
Tension d'isolement assignée (Ui)
-
250 V
Tension assignée de tenue aux chocs (Uimp)
-
4 kV
Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn)
-
4.5 kA
Type de tension
-
AC
Pouvoir de coupure assigné selon IEC 60947-2 à 230 V (Icu)
-
6 kA
Fréquence
-
50-60 Hz
Classe de limitation d'énergie (I²t)
-
3
Montage encastré
-
Oui
Pôle neutre sectionné simultanément
-
Oui
Degré de pollution
-
2
Produits auxiliaires associables
-
Oui
Largeur en nombre de modules
-
1
Indice de protection (IP)
-
IP20
Température ambiante en fonctionnement
-
-25-70 °C
Section de raccordement cable souple
-
0.75-4 mm²
Section de raccordement cable rigide
-
0.75-4 mm²
Antidéflagration
-
Non
Largeur hors tout
-
17.8 mm
Hauteur hors tout
-
94.8 mm
Profondeur/longueur hors tout
-
77.7 mm
Résistance aux chocs (IK)
-
IK02
Temperature de stockage
-
-40-70 °C
Tension d'alimentation
-
180-250 V
Sens de l'alimentation électrique
-
Par le haut
Indication de repérage des bornes de raccordement
-
Oui
Couleur
-
Gris
Numéro RAL
-
7035
Sans halogène
-
Oui
Type de borne
-
Borne automatique
EAN/Gencode
-
3245064067836
Logiciels et configurateurs
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Déclaration constructeur
Directive RoHS
-
Produit conforme à la réglementation
Document de conformité
Réglementation REACH
Prescription
Support d’aide à la prescription
Questions fréquentes
Question sur un produit
Quel disjoncteur utiliser pour une prise étanche extérieure ?
Pour protéger une prise électrique étanche extérieure, vous devez la raccorder à un disjoncteur 16A P+N classique C16 avec raccordement par bornes automatiques au tableau électrique. En savoir plus
Tertiaire de proximité
Quels produits de protections électriques adaptés au petit moyen tertiaire ?
En tertiaire de proximité, nous avons défini 8 typologies de bâtiments répondant à des chantiers petit ou moyen tertiaire, en puissance limitée ou surveillée, et dont la puissance installée est inférieure ou égale à 250A. Les protections présentes dans les tableaux... En savoir plus
