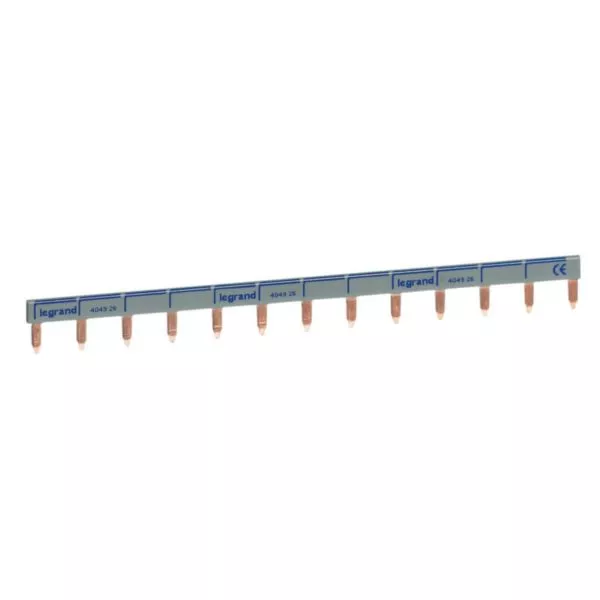

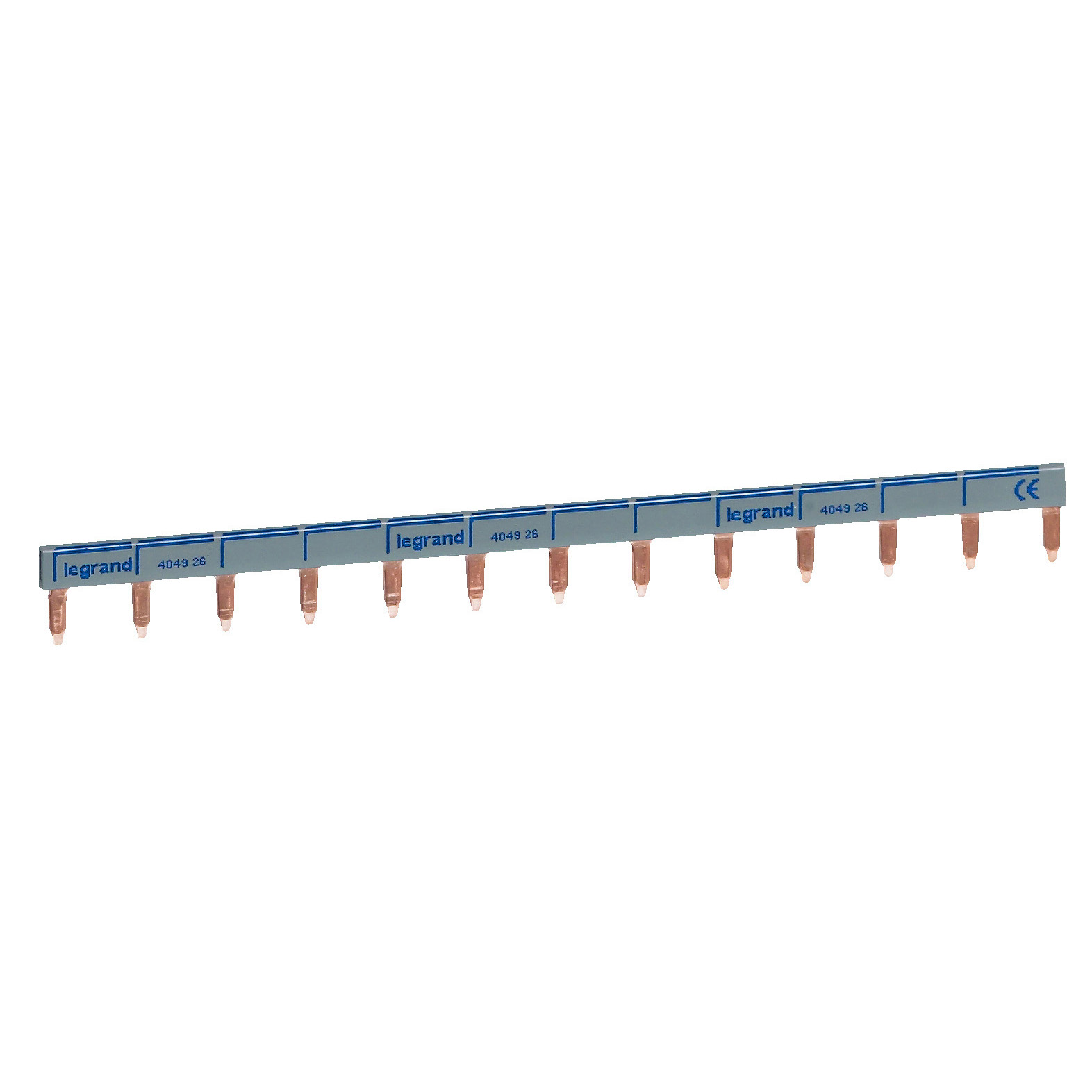

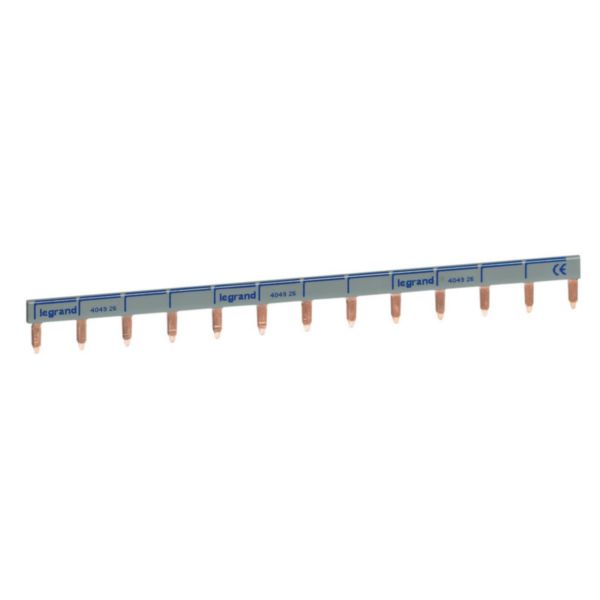

Peigne d'alimentation universel Phase + Neutre HX³ horizontale 1P - longueur 13 modules
- Ref. 4 049 26
- Répartition HX³ / VX³
- LEGRAND
HX³, peigne d'alimentation universel pour répartition optimisée monophasée
8,67 €
Tarif professionnel de référence HT
hors éco-contribution
Caractéristiques produit
- Peigne universel unipolaire pour l'alimentation d'une rangée ou d'un groupe d'appareils DNX³ et DX³ Uni+Neutre
- L'alimentation des peignes peut se faire par :
- un appareil “tête de groupe” monophasé avec sorties hautes
- 1 cordon de repiquage référence 404927
- 1 borne de raccordement à connexion auto référence 405207
- 1 borne de raccordement référence 404905 - Longueur 13 modules
- Entraxe des dents : 1 module
- Permet également le regroupement de chaînes photovoltaïques en aval de coupe-circuit unipolaire
Les + installation
Se connecte indifféremment sur les bornes à connections automatiques ou à vis
Les + utilisation
Reversible: utilisable pour la phase ou pour le neutre par retournement
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.468 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Pages catalogue XL3 HP Répartition Distribution de l'énergie (édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.81 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Pages catalogue XL3 HP Répartition Tertiaire de proximité (édition 2025) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix ( Les essentiels pour vos tableaux résidentiel édition 2023) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F04448FR-01.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F04448EN-01.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- La coordination entre les dispositifs de protection Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Livre blanc la sélectivité Legrand, un ICC renforcé par filiation Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- legrand-cahier-atelier-xl3-hp-160.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Maîtriser l'énergie pour une gestion et une protection optimales du photovoltaïque en résidentiel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Concevoir vos tableaux avec la suite logiciels XLPro4 6300 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- XL3 HP, redéfinir la puissance : découvrez l'offre Distribution de l'énergie Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- XL3 HP, redéfinir la puissance : découvrez l'offre Tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- ÉCOSYSTÈME Drivia : amplifier la performance Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Concevoir vos tableaux avec la suite logiciels XLPro4 400 Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Logiciels et configurateurs
Logiciels métiers
Prescription
CCTP – Fiches d'aide à la rédaction
Engagement RSE & Respect des normes et réglementations
Profil Environnemental Produit
Déclaration constructeur
Substances réglementées
Questions fréquentes
Tertiaire de proximité
Grâce à son système de répartition optimisée, Legrand propose une solution qui permet aux différents appareils de coupure et de protection du tableau électrique en tertiaire de proximité, de s’adapter aux contraintes de mises en œuvre.
Avec les peignes de répartition horizontale...
En savoir plus Les installations électriques en puissance surveillée rentrent dans la démarche de tertiaire de proximité définit par Legrand, dans la mesure où la puissance installée est inférieure ou égale à 250A.
La Déclaration Constructeur D13/13, permet de mettre en place une solution...
En savoir plus
