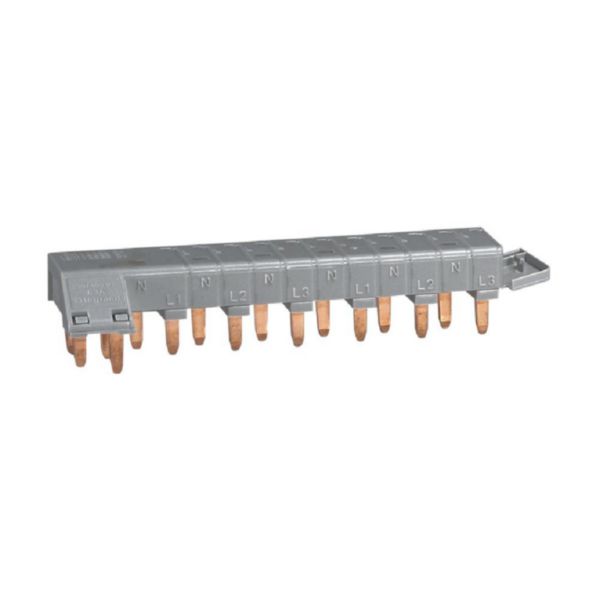

Peigne d'alimentation tétrapolaire tête de groupe HX³ horizontal optimisé - longueur 6 modules
- Ref. 4 052 00
- HX³
- LEGRAND
HX³, peigne d'alimentation tétrapolaire tête de groupe pour répartition optimisée
28,17 €
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Peigne tétrapolaire "tête de groupe"

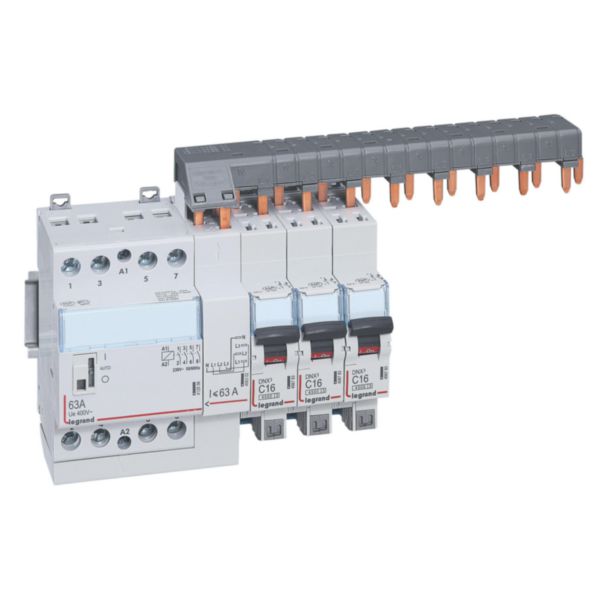

- L'alimentation du peigne peut se faire à partir :
- d'un appareil “tête de groupe” tétrapolaire à bornes auto
- à partir du module d'alimentation référence 406298 - Pour l'alimentation d'une rangée ou d'un groupe d'appareils
- Livré avec 1 module de protection des dents et un capot d'extrémités
- Longueur 6 modules
Les + installation
Permet de panacher, sur la même rangée, des appareils DX³ Uni + Neutre, tripolaires et tétrapolaires, auxiliaires, contacteurs, télérupteurs...
Les + utilisation
Permet l'alimentation d'une rangée ou d'un groupe d'appareils DX³ à bornes automatiques ou à vis
Documentation et conseils de pose
Page catalogue et annexes
- Page commerciale (p.468 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.511 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Tableau de choix (tarif à puissance surveillée jusqu'à 240 kVA (tarif jaune) édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- La coordination entre les dispositifs de protection Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Livre blanc Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- La répartition horizontale et verticale optimisée Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Chiffrez vous-même vos tableaux en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre de phases 3
- Nombre de pôle(s) 12
- Adapté au nombre d'appareils 6
- Dimension du pas 17.8 mm
- Section transversale 16 mm²
- Longueur 108 mm
- Découpable à taille voulue Oui
- Largeur en nombre de modules 6
- Courant nominal 63 A
- Finition du raccordement électrique Goupille
- Isolé Oui
- Tension nominale de tenue aux chocs 2 kV
- Intensité de court-circuit nominale conditionnelle Iq 0.63 kA
- Tension de fonctionnement nominale max. Ue 400 V
- Courant nominal de courte durée admissible Icw 1.92 kA
- Adapté à des appareils équipés d'un conducteur N Oui
- Adapté à des appareils équipés d'un commutateur auxiliaire Non
- Couleur Gris
- Temperature d'utilisation /d'installation -20-50 °C
- Temperature de stockage -40-70 °C
- Type de peigne fourni Horizontal
- EAN/Gencode 3245064052009
