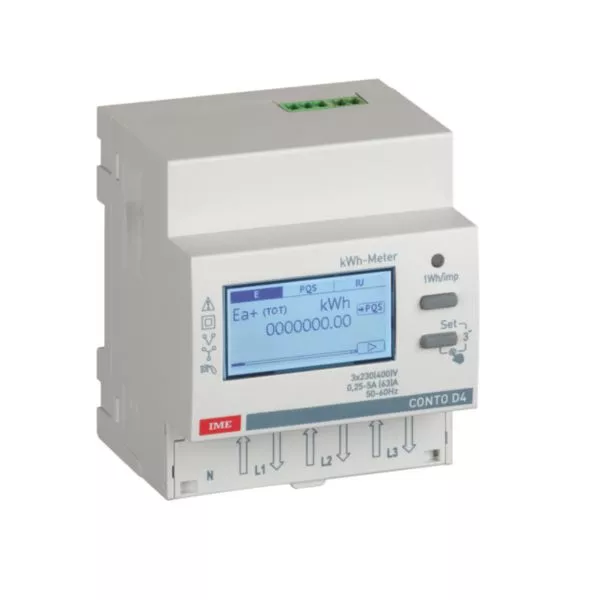

Compteur d'énergie type CONTO D4-D MID - 4 modules - triphasé 3/4 fils direct 63A - sortie communication RS485
- Ref. 60179560
- IMESYS - CONTO
- Legrand Energies Solutions
Compteur d'énergie pour mesure et affichage de l'énergie électrique consommée par un circuit triphasé en aval du comptage de distribution d'énergie
Caractéristiques produit
- 4 modules DIN
- Réseau triphasé 4 fils 3x230VAC-3x400VAC - autoalimenté
- Raccordement direct jusqu'à 63A - entrée double tarif
- Sortie RS485 - Vitesse de transmission : 4800-9600-19200-38400 bit/secondes sélectionnable
- Certifié MID, ce qui garantit la précision du comptage en vue d’une refacturation de l’énergie consommée
Les + utilisation
Préconisé pour visualiser toutes les grandeurs électriques sur une liaison série - 2 totalisateurs d'énergie (dont 1 réinitialisable) commutable par contact externe permet de simuler une place tarifaire. Le compteur MID est utilisé principalement dans toutes les applications où il est nécessaire de facturer l'énergie consommée par l'utilisateur final
Documentation et conseils de pose
Fiches techniques / Guides métier
- IDP000190FR_04.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- IDP000190IT_04.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Fiche technique Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- IDP000190_04.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- IDP000190EN_04.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- IDP000372_(IM-CE4DF3DTMID).pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Protocole / Table d'échange Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notices - guides mise en œuvre Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Fiche d'instruction Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Découvrez les indispensables Legrand Energies Solutions … parce que Mesurer c’est déjà Economiser ! Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de compteur Électronique
- Courant nominal (In) 5A
- Courant maximal (Imax) 63A
- Tension nominale (Un) N-L 197-265V
- Tension nominale (Un) L-L 340-460V
- Fréquence 49-61Hz
- Classe de précision B
- Type de pôle Trois conducteurs/quatre conducteurs
- Modèle Mesure directe
- Type d'énergie Puissance active et puissance réactive
- Adapté à Achat/livraison
- Type de tarif Tarif double
- Commande tarifaire Externe
- Mesure de la courbe de charge Non
- Blocage de retour Oui
- Etalonné Oui
- Homologation Directive relative aux instruments de mesure
- Sortie d'impulsion Sans
- Type d'affichage Numérique
- Mode de pose DRA (DIN-rail adapter)
- Largeur en nombre de modules 4
- Largeur 71.2mm
- Profondeur 66mm
- Hauteur 92.4mm
- Type d'interface RS-485
- Avec code de blocage Oui
- Nombre de positions 9
- Classe de protection (IP) IP54
- Temperature d'utilisation /d'installation -25-55°C
- Temperature de stockage -25-70°C
- Type de tension AC
- Indication de repérage des bornes de raccordement Oui
- Couleur Gris
- Numéro RAL 7035
- Sans halogène Oui
- précâblé Non
- Type de connexion Borne à vis
- Capacité des bornes 1-16mm²
- Avec zone de texte/surface d'inscription Non
- Objet connecté Non
- EAN/Gencode 8032826514159
