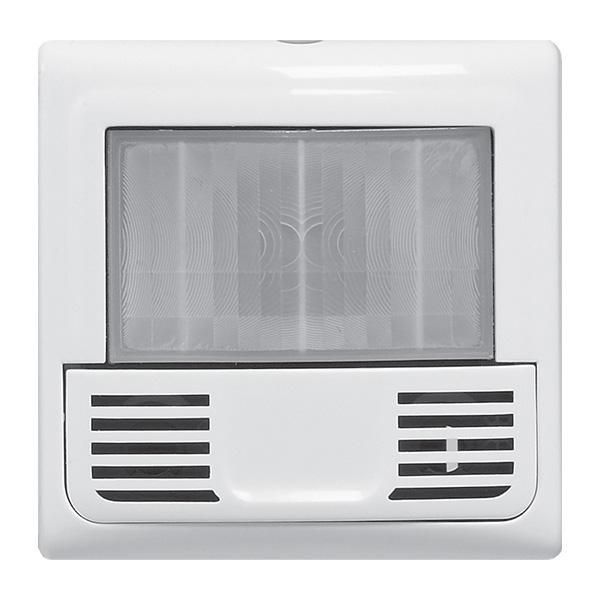

Détecteur de présence 3 fils Mosaic 2 modules avec neutre - blanc

Un collège BBC avec éclairage maitrisé à Saint Nazaire

Ref. 0 784 52

185,70€

Tarif professionnel de référence HThors éco-contribution

Mosaic, un détecteur répondant aux tendances actuelles des bâtiments à compléter d'une plaque de finition et à poser sur tous types de supports

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
FORMATIONS ET SERVICES
NORMES ET RÉGLEMENTATIONS
PIÈCES DÉTACHÉES

Caractéristiques produit

Détecteur de présence 3 fils, avec neutre Mosaic - À équiper d'un support et d'une plaque Mosaic
2 modules - Blanc RAL9003 finition brillante
Puissance acceptée par type de lampes (compatible avec toutes les lampes du marché) :- LEDs : 0W à 500W- Fluocompactes : 0W à 500W- LEDs, CFLs, Halogène, tubes fluorescents avec ballast ferromagnétique ou électronique : 0VA à 1000VA- Halogènes 230V, incandescent : 0W à 2000W
Détection infrarouge à 120° - Portée 8m - Consommation en veille : 0,04W
Réglage de la temporisation de 5 secondes à 30 minutes - Réglage du seuil de luminosité de 5 lux à 1275 lux - Réglage précis sur le chantier avec la passerelle de configuration référence 088240 ou configurateur de réglage

Avantages

Passerelle de configuration innovante (App + accessoire) permettant l'étalonnage, proposant des modèles de paramétrage pré-configurés, permettant la sauvegarde des configurations dans le cloud, la comparaison de paramètres et l'édition de rapport
Possibilité de mettre jusqu'à 10 détecteurs en parallèle et possibilité de commande manuelle additionnelle déportée par bouton poussoir
Double technologie Infrarouge et Ultrasonic qui permet une détection de présence précise

Les installation

Peut être installé en encastré (dans boîte d'encastrement) ou en saillie (sur cadre saillie, goulotte, colonne etc)

Les utilisation

Détecteur de mouvement spécial lieux de travail infrarouge et ultrasonic, permettant une détection de présence précise dès que l'onde émise par le détecteur est modifiée (exemple : mouvement de mains sur un clavier) - Conforme à la RT 2012 : vérifie la présence et la luminosité naturelle en permanence, extinction dès que la luminosité naturelle est suffisante

Recommandations / restrictions d’usages

Usage en intérieur uniquement
Hauteur recommandée de fixation : 1,20m
Distance optimale entre 2 détecteurs : 6m

Information sur la gamme

Pour les bâtiments tertiaires et résidentiels, Mosaic™ est la réference de l'appareillage avec plus de 250 fonctions disponibles, une offre esthétique, fiable, stockée partout et rapide à installer. Mosaic™, c'est avant tout un mécanisme au format 45 x 45, composable dès 1 module, à poser et à installer sur tous types de supports : mur, colonne, colonnette, boîte de sol, goulotte...L'esthétique de Mosaic évolue pour répondre aux tendances actuelles des bâtiments, avec des larges chanfreins sur la plaque de finition apportant dynamisme et légèreté pour sublimer le produit et un rappel bi-matière sur les doigts des interrupteurs et poussoirs pour faire écho à la plaque et sublimer les fonctions lumineuses. Disponible en 3 finitions : blanc brillant, alu, noir mat, blanc antimicrobien pour les environnements exigeants alliant hygiène et esthétique. Les innovations telles que Mosaic Easy-Led (1 mécanisme unique qui devient lumineux ou témoin avec un voyant à brocher) ou Mosaic Link (les prises à raccordement latéral d'un simple geste) font de cette gamme d'appareillage un atout pour les installateurs.

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (zones de détection et tableau de charges édition 2022) Page commerciale (p.986 édition 2022) Tableau de choix (p.983 édition 2022) Page technique (tableau de charge édition 2022) Page technique (p.992 édition 2022) Tableau de choix (p.879 édition 2022) Page technique (p.898 édition 2022) Page commerciale (p.895 édition 2022)

Fiches techniques / Guides métier

S000066736FR-1.pdf LE07602AA.pdf

Notices / Guides mise en œuvre

LE04391AA.pdf

Documents & argumentaires commerciaux

Téléchargez le guide de choix gestion de l'éclairage Programme Mosaic : solutions de pilotage de l’éclairage

Caractéristiques techniques

Modèle

Détecteur de présence

Type de capteur

Autre

Avec interface DALI

Régulation de la lumière

Commande HVAC

Arrêt forcé

Spécial animaux

Protection au ras du mur

Avec détection du champ arrière

Interconnectable

Hauteur de montage optimale

1.2 m

Fonction d'éclairage de la cage d'escalier

Commutateur de pontage

Largeur de portée max.

Longueur de portée max.

Champ de détection de diamètre au sol

Adapté pour une transmission sans fil

Commandable à distance

Avec télécommande

Sensibilité ajustable

Luminosité de déclenchement ajustable

Avec voyant

Auto-apprentissage de la fonction luminosité

Possibilité de cablage d'un variateur déporté

Mode de pose

Encastré

Type de connexion

Borne à vis

Matériau

Plastique

Qualité du matériau

Thermoplastique

Type de traitement de la surface

Non traité

Finition de la surface

Brillant

Traitement antibactérien

Couleur

Blanc

Numéro RAL (équivalent)

9003

Transparent

Indice de protection (IP)

IP41

Type de tension

Fréquence

50-60 Hz

Tension nominale (Un)

230-230 V

Durée de marche min.

Durée de marche max.

59 min

Angle de détection horizontal

0-180 °

Luminosité de déclenchement

5-1275 lx

Puissance de coupure max.

2000 W

Température

-5-45 °C

Courant de démarrage max.

8.5 A

Commande auxiliaire possible

Fonction d'alarme

Avec capteur acoustique

Profondeur d'encastrement

35 mm

Avec câble de raccordement

Compatible avec Apple HomeKit

Compatible avec Google Assistant

Compatible avec Amazon Alexa

Compatible IFTTT

Interrupteur automatique

EAN/Gencode

3245060784522

Logiciels et configurateurs

Logiciels métiers

Configurateurs

Configurateur mon-interrupteur.fr

Formations et services

Formations

Normes et réglementations

Certificats et agréments

OC / CB-645761D

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
0 882 40	Passerelle de configuration pour paramétrage des hublots, des détecteurs et des blocs d'éclairage de sécurité
