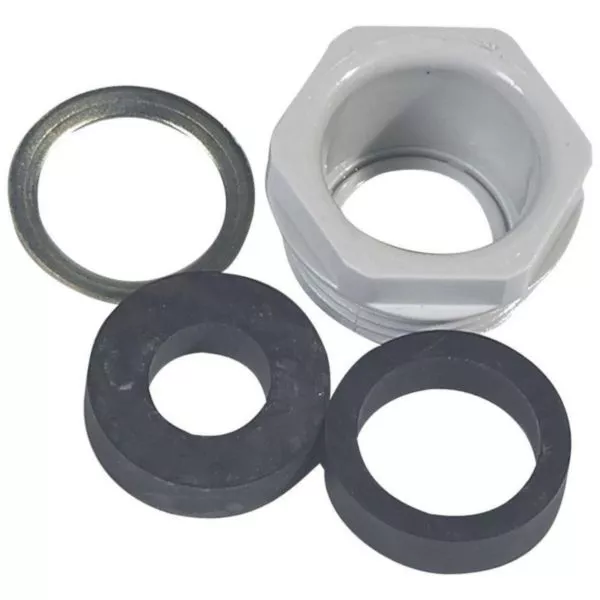

Accessoire presse-étoupe Plexo multi-câble filetage PG16 Ø7mm à 14mm - gris

Ref. 069653L
Plexo
LEGRAND

Plexo, accessoire de montage

4,94 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Accessoire pour installation sur les boîtiers saillie Plexo
Filetage PG16
Reçoit les câbles de 7mm à 14mm

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic™ permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Page commerciale (p.745 édition 2022)

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Type de filetage
PG
Taille de filetages métrique/PG
16
Taille de filetages en pouces NPT/filetage au pas du gaz
1/2 pouce
Inclinaison du filetage
16mm
Longueur de filetage
14mm
Largeur de clé
25mm
Pour diamètre de câble jusqu'à
7-14mm
Matériau
Plastique
Qualité du matériau
Autre
Type de traitement de la surface
Non traité
Sans halogène
Oui
Renforcé en fibre de verre
Non
Couleur
Gris
Numéro RAL
7040
Protection contre les courbures
Non
Avec contre-écrou
Non
Fixation sans contre-écrou
Oui
Modèle
Droit
Joint multi-passages
Non
Raccord à écrou de câble plat
Non
Serre cable
Non
Type de garniture d’étanchéité
Anneau d'étanchéité
Raccord à écrou divisible
Non
Temperature d'utilisation /d'installation
-5-40°C
Version anti-déflagration
Non
Pour Ex-Zone gaz
Sans
Pour poussière Ex-Zone
Sans
Pour câble blindé
Non
Finition CEM
Non
Blindé
Non
Largeur
30mm
Hauteur
30mm
Temperature de stockage
-25-60°C
EAN/Gencode
3414971880924

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Substances réglementées

Questions fréquentes

Question sur un produit

Quel diamètre de tube IRL est-il possible de mettre pour une prise ou un interrupteur étanche ?

Les interrupteurs et prises étanches Plexo sont compatibles avec les conduits IRL de diamètre 16, 20 et 25mm. Un embout 1 sortie peut être percé jusqu’à 25mm de diamètre et un embout 2 sorties jusqu’à 12,5mm de diamètre pour chaque sortie. Découvrez également les embouts...
