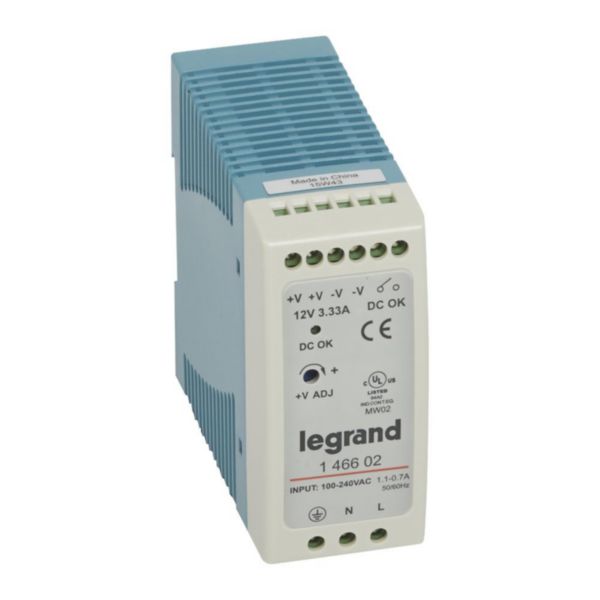

Alimentation stabilisée à découpage monophasée entrée 100V~ à 240V~ et sortie 12V= - 40W

Ref. 1 466 02

LEGRAND

163,90€

Tarif professionnel de référence HThors éco-contribution

Alimentation courant continu à découpage (électronique) dont la tension de sortie est indépendante des fluctuations de la tension d’entrée

Acheter

Ajouter à ma liste

Produit de vente courante habituellement stocké sur plateforme distributeur
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PRESCRIPTION

Caractéristiques produit

Alimentation stabilisée à découpage monophasée 20W - 60W
- Puissance nominale 40W- Intensité nominale 3,33A- Plage de réglage 12V à 15V- Largeur 40mm- Fréquence d'utilisation 50Hz à 60Hz
Tension d'entrée 100V~ à 240V~ - Tension de sortie réglable 12V= - Consommation à vide < 0,75W
Boîtier plastique - Voyant de présence de tension de sortie - Potentiomètre de réglage de la tension de sortie en face avant - Protection intégrée contre les courts-circuits et les surcharges - Avec signal ou contact relais pour report d'état de tension de sortie active (sauf 75W)
Conformes aux normes UL 508, IEC EN 60950-1 et IEC EN 61204-3 - Agrément UL USA et Canada

Les installation

Montage sur rail symétrique profondeur 7,5mm et 15mm - Raccordement en conducteur cuivre uniquement

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (p.251 édition 2022) Page technique (p.254 édition 2022) Page technique (p.255 édition 2022) Page commerciale (p.248 édition 2022)

Fiches techniques / Guides métier

F02123FR-00.pdf

Caractéristiques techniques

Type de tension d’alimentation

AC/DC

1ere tension de sortie

12-24 V

Courant de sortie max. 1

3.33 A

Tension de sortie ajustable

Valeur nominale de la tension de sortie 1

24 V

Valeur nominale du courant de sortie 1

3.33 A

Protégé contre les courts-circuits

Tension d'alimentation assignée à CA 50 Hz

100-240 V

Tension de sortie réglée

Puissance dissipée

40 W

Stabilisé

Finition du raccordement électrique

Raccordement à vis

Montage possible sur barres profilées

Montage mural possible

Adapté à un montage sur rail

Largeur d'encastrement

40 mm

Montage direct possible

Largeur

40 mm

Hauteur

90 mm

Profondeur

100 mm

Adapté aux fonctions de sécurité

Temperature d'utilisation /d'installation

-20-60 °C

Fréquence d'alimentation

50-60 Hz

Sens de l'alimentation électrique

Par le bas

Indication de repérage des bornes de raccordement

Equipé d'un porte étiquette

EAN/Gencode

3414970543134

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Prescription

Support d’aide à la prescription

Fichier 3D Autocad
