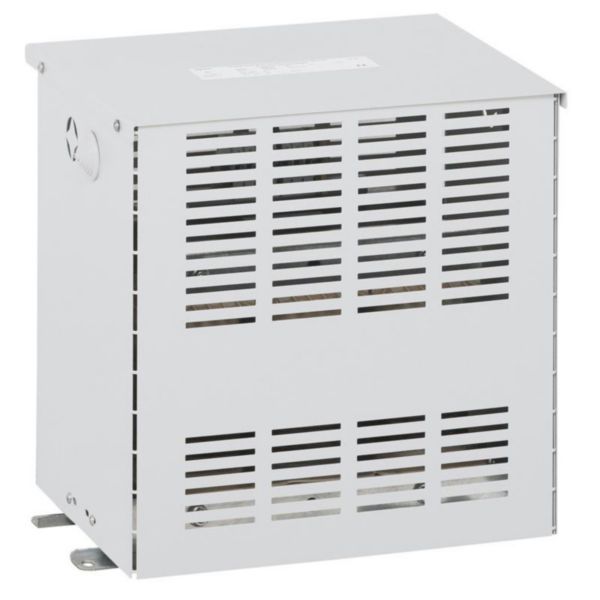

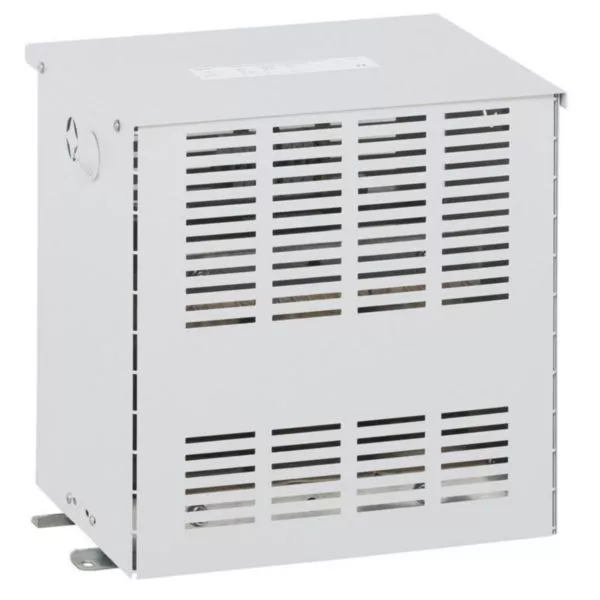

Autotransformateur triphasé IP21 - 6,3kVA
- Ref. 0 422 03
- LEGRAND
Autotransformateur pour l'alimentation de moteurs, compresseurs, groupes de climatisation, armoires, etc. nécessitant un changement de tension, sans changement de régime de neutre ni isolation électrique du réseau de distribution
2702,00 €
Tarif professionnel de référence HT
hors éco-contribution
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Autotransformateur triphasé - IP21
- - Puissance 6,3kVA- Borne primaire câble souple section 10mm²- Borne secondaire câble souple section 10mm²
- 400V-230V ou 230V-400V par réversibilité compensée jusqu'à 16kVA
- Alimentation et utilisation ~
- Conforme à la norme IEC 60076-11
Documentation et conseils de pose
Page catalogue et annexes
- Page technique (protection au primaire des transformateurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (protection au secondaire des transformateurs édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.264 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page technique (p.268 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00851EN-02.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F00851FR-02.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- PRT219022-GT-transfosBT-BT-022020.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB22028_GT_Transformateurs_BT_BT_FR.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Construit comme un transformateur de sécurité Non
- Construit comme un transformateur d'isolement Non
- Construit comme un auto-transformateur Oui
- Tension primaire 1 400-400V
- Tension secondaire 1 230-230V
- Type de commutation YY
- Puissance nominale 6300VA
- Classe de matériau isolant selon IEC 85 H
- Protégé contre les courts-circuits Non
- Tension de court-circuit relative uk 3.4%
- Largeur 420mm
- Hauteur 390mm
- Profondeur 310mm
- Classe de protection (IP) IP21
- Résistance aux chocs (IK) IK08
- Indication de repérage des bornes de raccordement Oui
- Type de connexion Borne à vis
- EAN/Gencode 3245060422035
