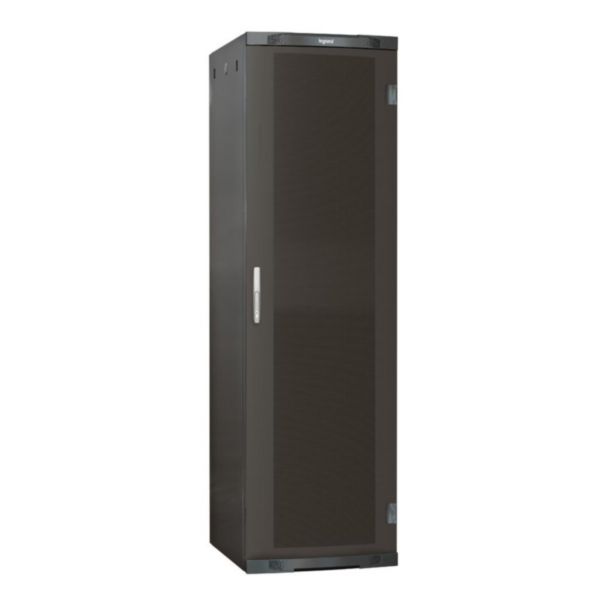

Baie serveur 19pouces LCS³ capacité 42U - 2026x800x1000mm

  • Ref. 0 463 86
  • LCS³
  • LEGRAND

LCS³, baie serveur permettant d'héberger des produits actifs dans un local technique dans le cadre d'une infrastructure des cablâges VDI

fabrique-en-france
  • Information produit
    Produit supprimé
  • Information produit
    Produit supprimé

Caractéristiques produit

  • Baie serveur 19pouces LCS³ - IP20 - IK08 - capacité 42U
  • Dimensions :- largeur : 800mm- hauteur : 2026mm- profondeur : 1000mm
  • Charge admissible 630kg
  • Baie associable avec :- portes avant et arrière en métal microperforé (80%), réversibles, avec poignée sans condamnation- porte avant équipable avec un demi cylindre européen DIN (30 + 10mm), avec possibilité de monter une poignée référence 034771 ou 034772- porte arrière équipable avec barillet à clé référence 036822 à 036827- panneaux latéraux démontables- entrées de câbles hautes prédécoupées au format 19pouces pouvant recevoir des plaques 19pouces avec balai, ventilateurs…- entrée de câbles basse ouverte- 4 montants 19pouces avec aide au réglage en profondeur- pieds de nivellement réglables de l'intérieur
  • Gris anthracite RAL7016

Recommandations / restrictions d’usages

  • Pour héberger des produits actifs dans un local technique

Documentation et conseils de pose

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Niveau de montage
    Avant et arrière
  • Finition de la barre profilée
    En forme de L
  • Nombre de portes
    2
  • Type de ventilation
    Passif
  • Largeur
    800mm
  • Hauteur
    2026mm
  • Profondeur
    1000mm
  • Dimension (modulaire)
    482,6 mm (19 pouces)
  • Nombre d'unités en hauteur (HE)
    42
  • Capacité de charge max.
    630kg
  • Avec tôle de toit
    Oui
  • Avec mise à la terre
    Oui
  • Avec porte frontale
    Oui
  • Matériau de la porte avant
    Acier
  • Verrouillage de la porte avant
    Deux points
  • Avec porte arrière
    Oui
  • Matériau de la porte arrière
    Acier
  • Verrouillage de la porte arrière
    À un point
  • Avec porte à hublot
    Non
  • Avec parois latérales
    Oui
  • Avec socle
    Non
  • Avec gestion de câble vertical
    Non
  • Matériau
    Acier
  • Finition de la surface
    Revêtement par poudre
  • Couleur
    Noir
  • Modèle
    Avec cadre fixe
  • Numéro RAL
    7016
  • Démontable
    Oui
  • Classe de protection (IP)
    IP20
  • Degré de protection (NEMA)
    Autre
  • Résistance aux chocs (IK)
    IK08
  • Temperature d'utilisation /d'installation (Min-Max)
    -25-70°C
  • Temperature de stockage (Min-Max)
    -25-70°C
  • EAN/Gencode
    3245060463861

Pièces détachées

Commande réservée aux professionnels

Délais de 15 jours à 3 semaines à réception de commande

À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref. Désignation.
9 801 86 Bandeau supérieur pour maintenance de baie LCS³ largeur 800mm
9 801 88 Bandeau inférieur pour maintenance de baie LCS³ largeur 800mm
9 801 89 Jeu de 2 charnières pour maintenance de porte simple pour baie LCS² et baie Linkeo 19pouces
9 801 91 Came de fermeture plastique pour maintenance de coffret et baie LCS³
9 802 07 Fermeture à clé pour panneau baie LCS³
9 803 11 Porte avant complète pour maintenance de baie serveur 19pouces LCS³ 42U largeur 800mm
9 803 13 Porte arrière complète pour maintenance de baie serveur 19pouces LCS³ 42U largeur 800mm
9 803 14 Fermeture pour maintenance de porte avant baie serveur 19pouces LCS³ capacité 42U
9 803 15 Fermeture pour maintenance de porte arrière baie serveur 19pouces LCS³ capacité 42U
9 803 16 Panneau latéral pour maintenance de baie serveur LCS³ capacité 42U
9 803 17 Jeu de 2 locquets de fermeture pour maintenance panneau latéral baie serveur 19pouces LCS³

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
