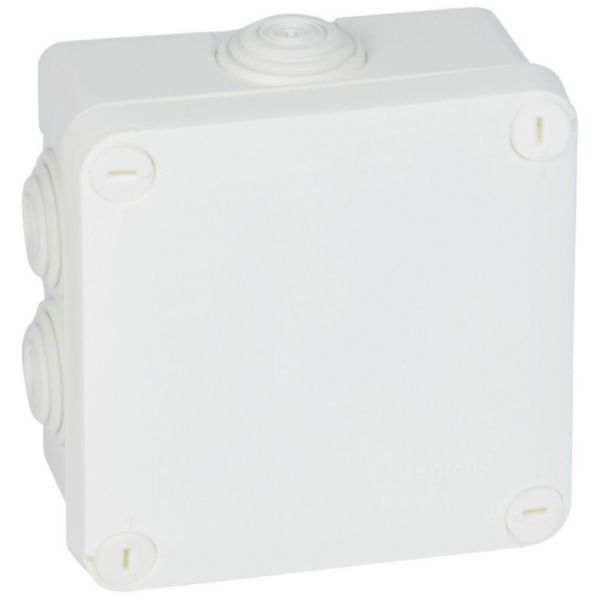

Boîte de dérivation carrée Plexo dimensions 105x105x55mm - blanc RAL9010

Ref. 0 920 23

Boîtes Plexo LEGRAND

12,24€

Tarif professionnel de référence HThors éco-contribution

Plexo, une boîte de dérivation étanche permettant d’installer et de raccorder de nouveaux appareillages ou matériels électriques, électroniques et domotiques, à l'intérieur ou à l'extérieur

Acheter

Ajouter à ma liste

Produit de vente courante
Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS

Caractéristiques produit

Boîte de dérivation carrée Plexo - Blanc RAL9010
IP55 - IK07 - 650°C - 7 embouts - 105mm x 105mm x 55mm
Ø câbles et tubes acceptés : 4mm à 25mm - Couvercle à fermeture par 1/4 de tour
Tenue au fil incandescent 650°C (NF EN 60695-2-11) - Boîte sans retardateur de flammes halogénées (Directive Européenne RoHS 2002/95/CE) - Température d'utilisation - 25°C à + 40°C
Embouts interchangeables avec entrées directes pour tubes IRL jusqu'à Ø16mm et câbles R02V, avec prédécoupe repérée pour tube IRL Ø inférieur à 16mm - Couvercle imperdable par lien - Zones de marquage sur les 2 faces du couvercle - La classe II est assurée par les bouchons de protection (livrés) des vis de fixation

Les installation

Fixation avec rattrapage d'aplomb - Fixation possible avec outil type Pulsa 700E

Les utilisation

Utilisation comme boîtes de dérivation dans tout type de circuits d'installation normale (ERP selon article EL10, logement et industrie)

Information sur la gamme

Les boîtes de dérivation étanches Plexo™ permettent tous les raccordements en résidentiel ou tertiaire, à l'intérieur ou l'extérieur grâce à un IP 55 et un IK 07. Elles peuvent être utilisées dans les ERP avec 3 niveaux de tenue aux fils incandescents répondant aux normes d'installation dans ces locaux (960°, 750° et 650°). Elles sont disponibles en version ronde, carrée ou rectangulaire, avec embouts à entrée directe interchangeables ou avec entrées pré-défonçables. Les couvercles sont enclipsables ou à fermeture par vis ¼ de tour. Les boîtes de dérivation résistent à des températures allant de -25 °C à + 45 °C, aux intempéries, mais aussi aux UV, au brouillard salin, aux huiles et graisses. Une boîte compacte est disponible pour les espaces à encombrement réduit.

Documentation et conseils de pose

Pages catalogue & annexes

Page commerciale (p.749 édition 2022) Page technique (p.754 édition 2022) Page technique (p.753 édition 2022)

Fiches techniques / Guides métier

F01039FR-02.pdf F01039FR-03.pdf

Caractéristiques techniques

Section de conducteur max.

25 mm²

Garnissage

Sans

Forme

Carré

Mode de pose

Universel

Montage dans le sol

Montage sous l'eau

Pour diamètre du tube

25 mm

Entrée de l'arrière

Longueur

121 mm

Largeur

121 mm

Profondeur

60 mm

Connectable

Nombre d'entrées

Type de traversée de boîtier

Membrane à niveaux à découper

Matériau

Plastique

Sans halogène

Type de traitement de la surface

Non traité

Couleur

Blanc

Indice de protection (IP)

IP55

Finition du couvercle

Autre

Couvercle transparent

Fixation du couvercle

Fermeture à baïonnette

Coulable

Masse de coulage fournie

Plombable

Maintien de fonction

Sans

Avec blindage

Résistant aux intempéries

Température d'utilisation

-25-40 °C

Version anti-déflagration

Pour Ex-Zone gaz

Sans

Pour poussière Ex-Zone

Sans

Résistance aux chocs (IK)

IK07

Temperature de stockage

-25-70 °C

Numéro RAL

9010

Traitement antimicrobien

Equipé d'un porte étiquette

Nature d'embout entrée de cable

Souple à découper

Entre axe de fixation verticale

44-50 mm

Entre axe de fixation horizontale

44-50 mm

EAN/Gencode

3245060920234

Logiciels et configurateurs

Logiciels métiers

Logiciel illiPro

Normes et réglementations

Certificats et agréments

OC / CB-FR_715099

PEP Profil Environnemental Produit

Fiche PEP (en anglais)

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité
