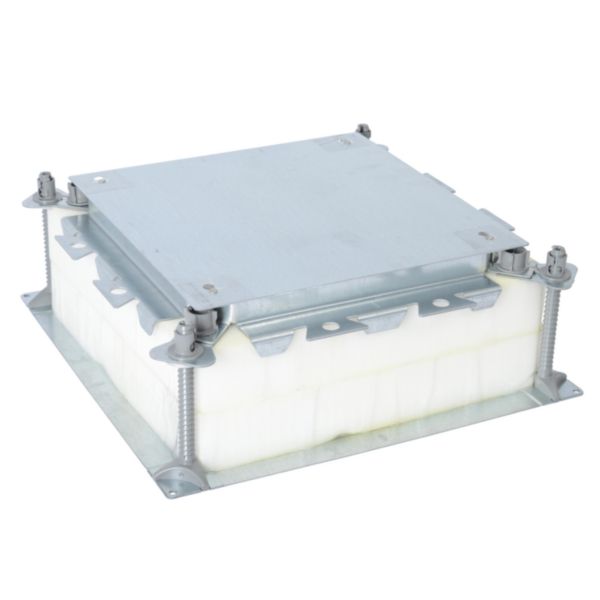

Boîte d'encastrement Logix réglable pour sol béton (épaisseur à partir de 55mm)
Ref. PW28500
Logix PLANET WATTOHMBoîte d'encastrement permet une réservation dans le béton à couler, pour installer une boîte de sol standard, affleurante ou ronde.
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Universelle : accepte les trois dimensions des boîtes de sol standard et affleurante ainsi que la ronde (en lui associant la plaque d'adaptation adéquate) ce qui offre du temps de réflexion pour déterminer la boîte de sol.
- Réglable : à ajuster à la hauteur de béton souhaitée, entre 55mm et 125mm.
- Peut être alimentée par des goulottes (de dimensions allant de L 75mm x H 25mm à L 225mm x H 48mm) et des conduits.
- Livré avec une plaque supérieure en métal pour empêcher la pénétration de béton pendant le coulage et, une fois sec, pour permettre de marcher dessus durant le chantier.
- Possibilité d'ajout de tiges de renfort sur ses 8 pattes d'ancrage dans le béton par le biais de pré-perçages (diamètre 10mm)
Avantages
- La réservation dans le béton se fait grâce à des blocs en mousse compressibles qui sont recyclables une fois le béton sec.
- Ajustement rapide sans outil à la hauteur de béton désirée : par compression manuelle des blocs en mousse puis par rotation précise à ses angles des écrous plastiques fournis
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (on ne les installe qu'aux derniers moments)
Les utilisation
Evolutivité : sans retoucher au sol, on peut remplacer la boîte de sol initialement installée par une autre (modèle différent, capacité plus grande…). Pratique notamment pour les bâtiments de location de locaux tertiaires.
Information sur la gamme
Spécialiste des canalisations électriques, Planet Wattohm propose des solutions innovantes dédiées aux installateurs et professionnels du bâtiment tertiaire. Conçues pour répondre précisément aux besoins du secteur, les goulottes électriques LOGIX de Planet Wattohm s’intègrent parfaitement dans les environnements où les besoins en mobilité, en communication sont importants. S’adaptant à tout type d’espaces tertiaires, l'association goulotte PVC + appareillage électrique imaginée par Planet Wattohm est d’installation facile et rapide grâce à son système de clippage direct permettant de recevoir prises et appareillage. Élaboré avec des composants fiables et pérennes, le système LOGIX permet en plus de faire l’économie d’opérations de maintenance sur toute l’installation électrique. Planet Wattohm propose une offre complète de solutions pour faciliter l’alimentation du poste de travail par le sol, en vertical ou en périmétrique. Les goulottes électriques LOGIX sont conçues pour acheminer les courants forts et faibles dans les installations périmétriques (en plinthe ou en allège).
Documentation et conseils de pose
Pages catalogue & annexes
- page commerciale (p.290_291 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.301 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.288 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03343FR-03.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03344FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03342FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE07871BA-03 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Largeur 428 mm
- Dimension nominale 353 mm
- Hauteur 152 mm
- Hauteur min. de la chape de béton 55 mm
- Profondeur 428 mm
- Plage de nivellement 55-250 mm
- Adapté à un canal noyé recouvert d'une chape Oui
- Adapté à un canal noyé fermé à fleur de sol Non
- Hauteur de canal 25-48 mm
- Largeur de canal 75-353 mm
- Ouverture d'encastrement du boîtier sur-sol Non
- Ouverture d'encastrement de l'unité d'encastrement Carré
- Matériau de la paroi latérale Autre
- Possibilité d'intégration de joints Non
- Possibilité de découplage de la partie supérieure et de la partie inférieure Oui
- Plancher Non
- EAN/Gencode 3271784150985
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
