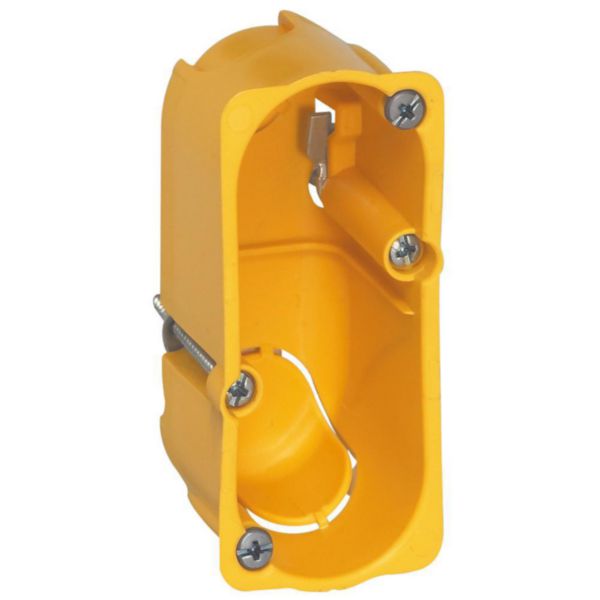

Boîte Batibox 1 module profondeur 40mm
Etriers de serrage rétractables
Multiplicité des entrées (latérales et en fond de boîte) pour le passage de gaines, défonçables sans outil
Conforme à la norme NF EN 60670-1

Les installation

Mise en place automatique des étriers lors du vissage même avec une visseuse électrique

Les utilisation

Parfaite tenue au bâti grâce aux étriers imperdables

Recommandations / restrictions d’usages

Pour installation dans cloisons sèches

Information sur la gamme

Les boîtes d'encastrement Batibox permettent l'installation d'appareillage dans les cloisons sèches, la maçonnerie, le béton. Il existe aussi la boîte multimatériaux qui est compatible avec les cloisons creuses (plaques de plâtre, briques), les carreaux de plâtre ou les murs maçonnés (parpaing, brique…). 3 profondeurs (30, 40 ou 50 mm) permettent de recevoir tous types d'appareillages. L'installation des boîtes multipostes peut se faire en horizontal ou vertical et une séparation amovible est livrée pour isoler le courant fort du courant faible. La boîte d'encastrement Batibox peut être transformée en une boite de dérivation en y ajoutant un couvercle de finition.

Documentation et conseils de pose

Pages catalogue & annexes

Tableau de choix (boîtes, supports et plaques édition 2022) Tableau de choix (p.716 édition 2022) Page commerciale (p.719 édition 2022) Tableau de choix (boîtes d'encastrement édition 2022)

Fiches techniques / Guides métier

F00447FR-01.pdf

Caractéristiques techniques

Mode de pose

Mur creux

Forme

Ovale

Type de construction

Boîte de jonction/raccordement d'appareils

Modèle

Unique

Equipé d'une couronne rotative

A coupler/juxtaposer

Garnissage

Sans

Diamètre

32 mm

Longueur

76.5 mm

Largeur

35.5 mm

Profondeur intérieure

40 mm

Pour le nombre d'inserts d'appareil

Fixation des appareils

Visser ou à griffe

Avec vis

Traversée de boîtier par une ouverture défonçable

Traversée de boîtier par une membrane d'étanchéité

Traversée de boîtier par une tubulure

Traversée de boîtier par une membrane à niveaux

Pour diamètre du tube

Autre

Pour diamètre de câble jusqu'à

16-20 mm

Verrouillage de tube

Verrouillage de tube en option

Entrée de l'arrière

Nombre d'entrées

Matériau

Plastique

Sans halogène

Type de traitement de la surface

Non traité

Couleur

Jaune

Indice de protection (IP)

IP20

Finition du couvercle

Sans

Fixation du couvercle

Autre

Plombable

Maintien de fonction

Sans

Avec blindage

Etanche à l'air

Borne, position fixe

Fixation au crochet de luminaire

Tubulure

Sans

Application spéciale

Sans

Résistance aux chocs (IK)

IK04

Temperature d'utilisation /d'installation

-5-40 °C

Temperature de stockage

-5-60 °C

EAN/Gencode

3245060800406

Logiciels et configurateurs

Logiciels métiers

Normes et réglementations

Directive RoHS

Produit hors scope
Document de conformité

Réglementation REACH

Document de conformité
