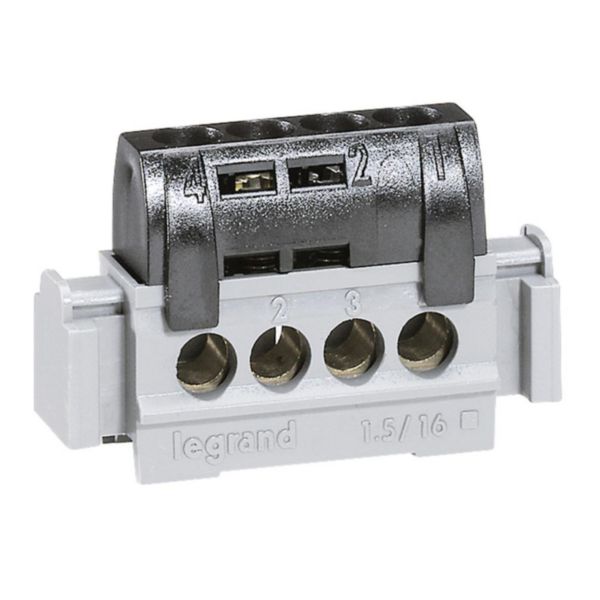

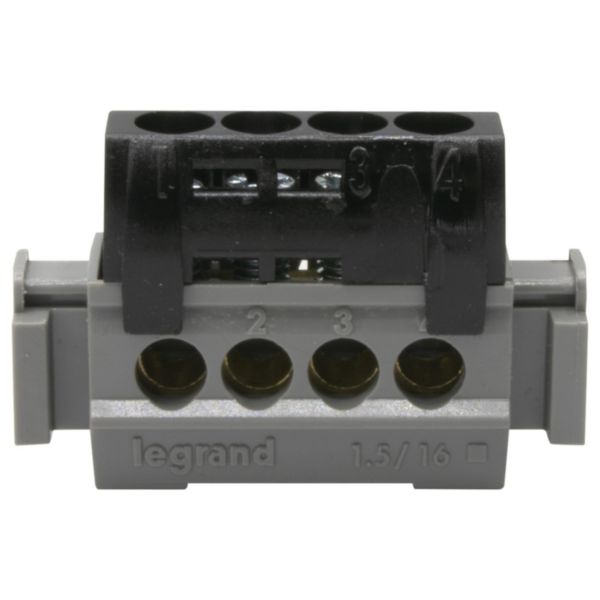

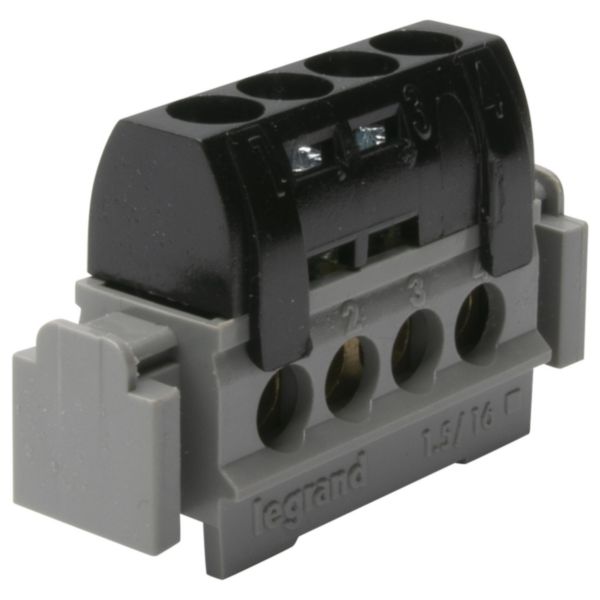

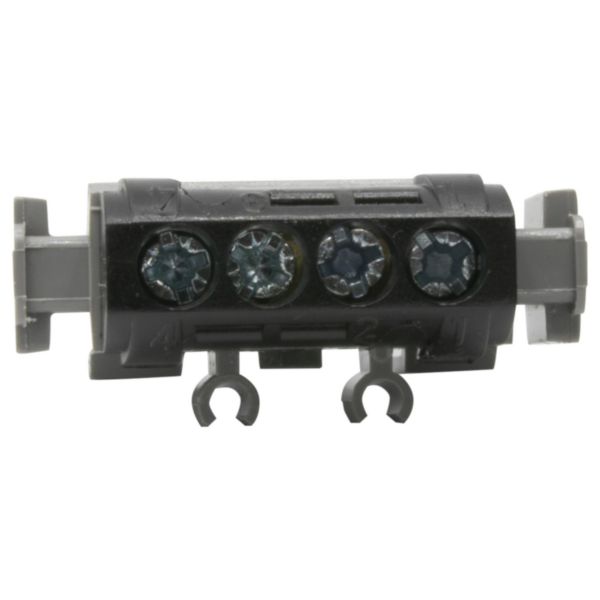

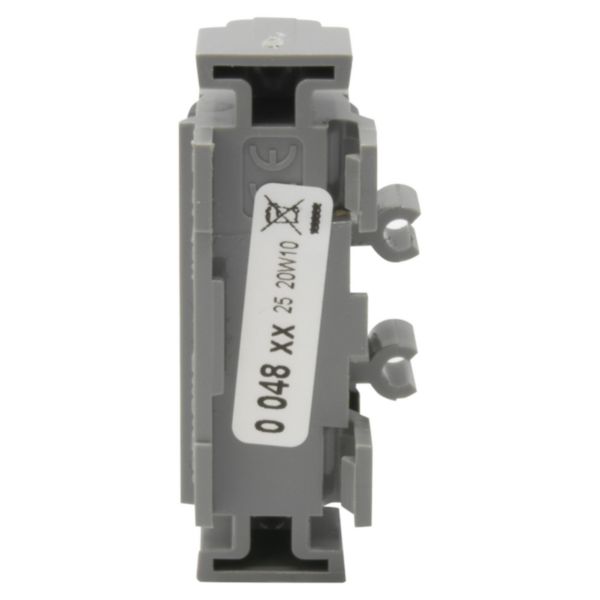

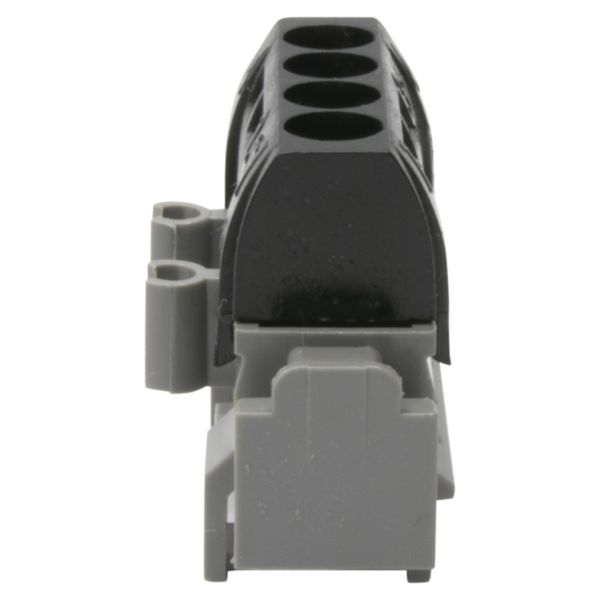

Bornier de répartition isolé IP2X phase - 4 connexions 1,5mm² à 16mm²- noir - longueur 47mm
- Ref. 0 048 50
- LEGRAND
Bornier de répartition à vis pour répartition standard
12,01 €
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Bornier de phase (noir) isolé IP2X avec capot de sécurité isolant - Longueur 47mm
- Composé de 4 bornes de départ pour câble 1,5mm² à 16mm²
- Intensité :
- 100A maximum 400V~ avec arrivée 25mm²
- 80A maximum 400V~ avec arrivée 16mm² - Fixation sur :
- sur rail symétrique ou asymétrique
- sur support universel référence 004811
- sur barreau plat 12x15 - Conforme à la norme IEC 60998-2-1
Les + installation
Livré vis desserrées
Les + utilisation
Permet de répartir et de distribuer la phase dans le tableau électrique
Documentation et conseils de pose
Page catalogue et annexes
- Tableau de choix (p.504 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Page commerciale (p.505 édition 2022) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00193EN-02.pdf (anglais) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F00193FR-02.pdf (français) Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Chiffrez vous-même vos tableaux en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- Réalisez facilement vos notes de calcul en tertiaire de proximité Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Nombre de pôles 1
- Courant nominal 76A
- Type de connexion Visser
- Mode de pose Rail DIN
- Nombre d'entrées 1
- Nombre de sorties 3
- Adapté à un conducteur massif Oui
- Convient aux conducteurs multibrins Oui
- Adapté à un conducteur à fil fin Oui
- Adapté pour câbles à brins fins sans embout Non
- Adapté pour câbles à brins extra fins Non
- Adapté pour câbles à brins extra fins sans embout Non
- Section de conducteur, entrée 1.5-16mm²
- Section de conducteur, sortie 1.5-16mm²
- Protégé contre les contacts Oui
- Hauteur 30mm
- Largeur 47mm
- Profondeur 16mm
- Classe de protection (IP) IP2X
- Temperature d'utilisation /d'installation -5-40°C
- Temperature de stockage -25-70°C
- Type de borniers Phase
- Capacité des bornes 1.5-16mm²
- Avec zone de texte/surface d'inscription Non
- EAN/Gencode 3245060048501
