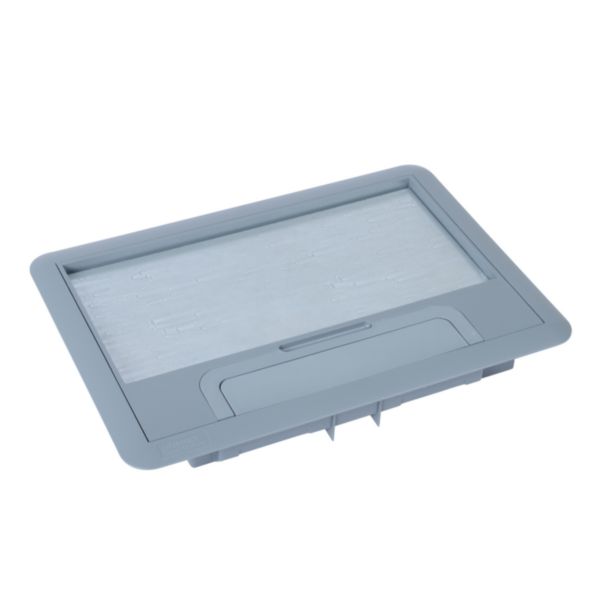

Cadre + couvercle pour boîte standard plastique 8/12m
Ref. PW28712
Logix PLANET WATTOHMCadre + couvercle permet l'accès et la connexion aux prises électriques, audio-vidéo et VDI contenus dans la boîte de sol standard
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Accepte tout type de revêtement jusque 8mm d'épaisseur

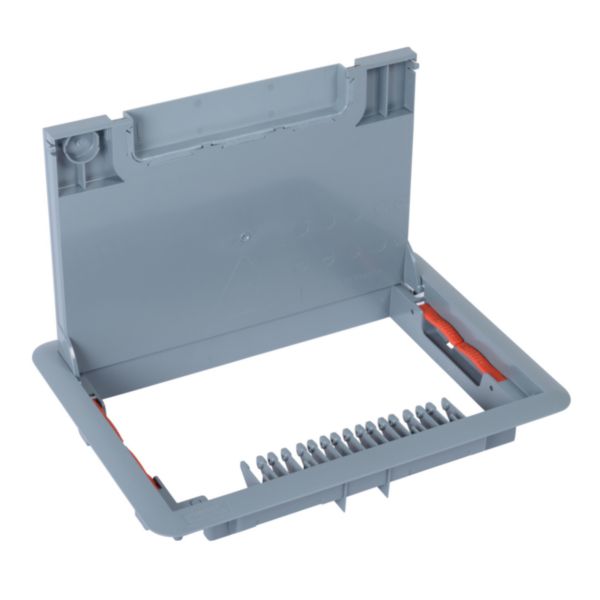

- Couvercle amovible pour faciliter les connexions aux appareillages
- Sortie de câble flexible qui épouse les cordons connectés et qui reprend sa position initiale lorsque non-utilisée
- Ouverture discrète et facile à une main grâce à sa poignée intégrée
- Une fois montée, la boîte de sol a une résistance globale à la charge de 500N (appliquée verticalement au travers d'une petite surface)
Avantages
- Une gamme universelle disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
- Installation sans outil : se clipse et se déclipse facilement sur le kit support d'appareillage : Mise en place rapide et maintenance à coût réduit
- Possibilité d'ajouter un système de verrouillage avec ou sans clé.
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (on ne les installe qu'aux derniers moments)
Les utilisation
Deux orientations possibles pour la sortie de câble : Cadre et couvercle facilement réversibles à 180°
Recommandations / restrictions d’usages
- Usage en intérieur uniquement.
Information sur la gamme
Spécialiste des canalisations électriques, Planet Wattohm propose des solutions innovantes dédiées aux installateurs et professionnels du bâtiment tertiaire. Conçues pour répondre précisément aux besoins du secteur, les goulottes électriques LOGIX de Planet Wattohm s’intègrent parfaitement dans les environnements où les besoins en mobilité, en communication sont importants. S’adaptant à tout type d’espaces tertiaires, l'association goulotte PVC + appareillage électrique imaginée par Planet Wattohm est d’installation facile et rapide grâce à son système de clippage direct permettant de recevoir prises et appareillage. Élaboré avec des composants fiables et pérennes, le système LOGIX permet en plus de faire l’économie d’opérations de maintenance sur toute l’installation électrique. Planet Wattohm propose une offre complète de solutions pour faciliter l’alimentation du poste de travail par le sol, en vertical ou en périmétrique. Les goulottes électriques LOGIX sont conçues pour acheminer les courants forts et faibles dans les installations périmétriques (en plinthe ou en allège).
Documentation et conseils de pose
Pages catalogue & annexes
- page commerciale (p.294 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.289 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03342FR-01.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03339FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE08015BA-03 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Finition du couvercle Rectangulaire
- Nombre de boîtes d'encastrement 1
- Matériau du boîtier/corps Autre
- Protection de la surface du boîtier Autre
- Avec évidement pour revêtement de sol Oui
- Profondeur de l'évidement du revêtement de sol 8 mm
- Cadre de protection de revêtement de sol Oui
- Couleur Gris
- Numéro RAL 7031
- Adapté à un canal noyé Non
- Adapté à un fond rentrant Oui
- Adapté à un double fond Oui
- Adapté à un nettoyage humide Oui
- Largeur externe 203 mm
- Longueur externe 286 mm
- Longueur dimension d'encastrement 264 mm
- Largeur dimension d'encastrement 181 mm
- Profondeur d'encastrement min. 41 mm
- EAN/Gencode 3271784151418
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
