Cadre pour trappe de visite boîte affleurante équivalent 12/18m
Ref. PW28630
Logix PLANET WATTOHMTrappe de visite permet un accès technique dans le sol. A associer à un couvercle de boîte de sol affleurante.
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- A partir d'une profondeur de sol minimum de 81mm
- Equipé de quatre pieds réglables en hauteur jusque 122mm. Au-delà, utiliser l'accessoire réf 088142 (maxi 300mm)
- Cadre du kit en acier galvanisé pour la protection contre la corrosion.
- Dimensions nécessaires au sol: 219mm x 264mm
Avantages
- Une gamme universelle disponible en trois tailles, adaptée à tous types de sol (planchers techniques, chapes béton) et évolutive car munie de supports d'appareillages communs (une boîte de sol standard peut devenir affleurante sans décâbler les prises).
- Equipée de quatre griffes de fixation pour verrouiller son cadre au plancher, la boîte de sol affleurante peut même ainsi être installée dans un plancher technique.
Les installation
Boîte de sol à composer : s'adapte au besoin (type d'installation, nombre de modules, finitions), donne du temps de réflexion, préserve les produits durant la progression du chantier (on ne les installe qu'aux derniers moments)
Les utilisation
S'adapte à l'environnement qui l'entoure grâce aux possibilités de choix du couvercle à lui associer : métal finition Inox ou métal finition laiton.
Recommandations / restrictions d’usages
- Usage en intérieur uniquement.
Information sur la gamme
Spécialiste des canalisations électriques, Planet Wattohm propose des solutions innovantes dédiées aux installateurs et professionnels du bâtiment tertiaire. Conçues pour répondre précisément aux besoins du secteur, les goulottes électriques LOGIX de Planet Wattohm s’intègrent parfaitement dans les environnements où les besoins en mobilité, en communication sont importants. S’adaptant à tout type d’espaces tertiaires, l'association goulotte PVC + appareillage électrique imaginée par Planet Wattohm est d’installation facile et rapide grâce à son système de clippage direct permettant de recevoir prises et appareillage. Élaboré avec des composants fiables et pérennes, le système LOGIX permet en plus de faire l’économie d’opérations de maintenance sur toute l’installation électrique. Planet Wattohm propose une offre complète de solutions pour faciliter l’alimentation du poste de travail par le sol, en vertical ou en périmétrique. Les goulottes électriques LOGIX sont conçues pour acheminer les courants forts et faibles dans les installations périmétriques (en plinthe ou en allège).
Documentation et conseils de pose
Pages catalogue & annexes
- page commerciale (p.290_291 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- page commerciale (p.300 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F03340FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- F03343FR-02.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice LE10737AA-02 Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Finition du couvercle Rectangulaire
- Nombre de boîtes d'encastrement 1
- Matériau du boîtier/corps Autre
- Classe de protection (IP) IP20
- Avec évidement pour revêtement de sol Non
- Cadre de protection de revêtement de sol Non
- Couleur Autre
- Adapté à un canal noyé Oui
- Adapté à un fond rentrant Oui
- Adapté à un double fond Oui
- Adapté à un nettoyage humide Non
- Largeur externe 218.9 mm
- Longueur externe 264.1 mm
- Longueur dimension d'encastrement 265 mm
- Largeur dimension d'encastrement 220 mm
- Profondeur d'encastrement min. 80 mm
- Profondeur 77.65 mm
- Résistance aux chocs (IK) IK08
- Temperature d'utilisation /d'installation -5-60 °C
- Temperature de stockage -25-60 °C
- Sans halogène Oui
- Equipé de prise(s) USB Non
- EAN/Gencode 3271784183198
Normes et réglementations
Directive RoHS
- Produit hors scope Document de conformité
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 813 56 | 4 pieds pour réglage en hauteur pour boite de sol affleurante |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
À associer
Avec Cadre pour trappe de visite boîte affleurante équivalent 12/18m
Boîte d'encastrement Logix réglable pour sol béton (épaisseur à partir de 55mm)
Ref. PW28500
Plaque d'adaptation de la boîte d'encastrement Logix pour une boîte de sol capacité 12M vertical ou 18M horizontal
Ref. PW28502

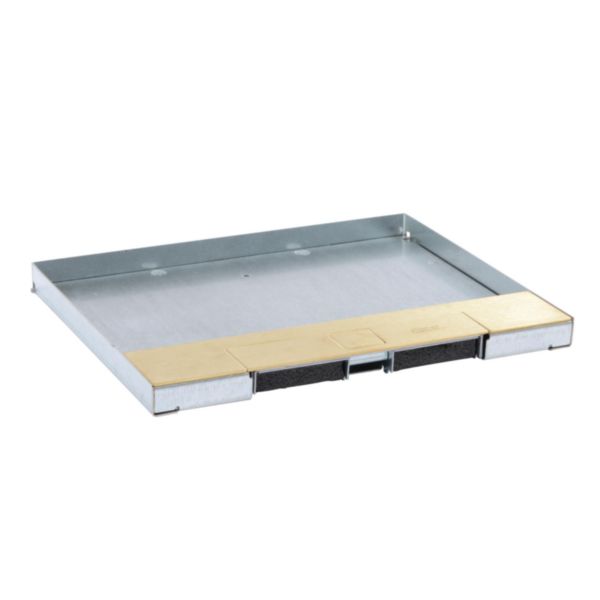

Couvercle pour boîte affleurante métal en finition laiton 12/18m
Ref. PW28913
Plaque en inox pour boîte affleurante 12/18m
Ref. PW28781
Couvercle pour boîte affleurante métal en finition inox 12/18m
Ref. PW28911

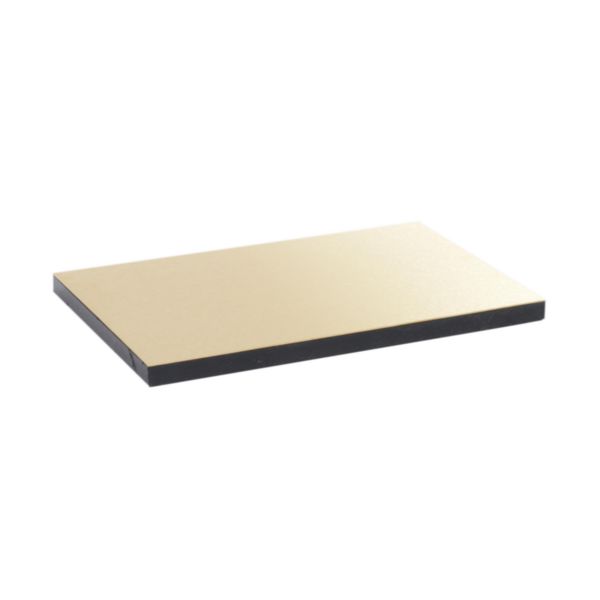

Plaque en finition laiton pour boîte affleurante 12/18m
Ref. PW28783
Boîte d'encastrement auto-ajustable 12/18m
Ref. PW28518
