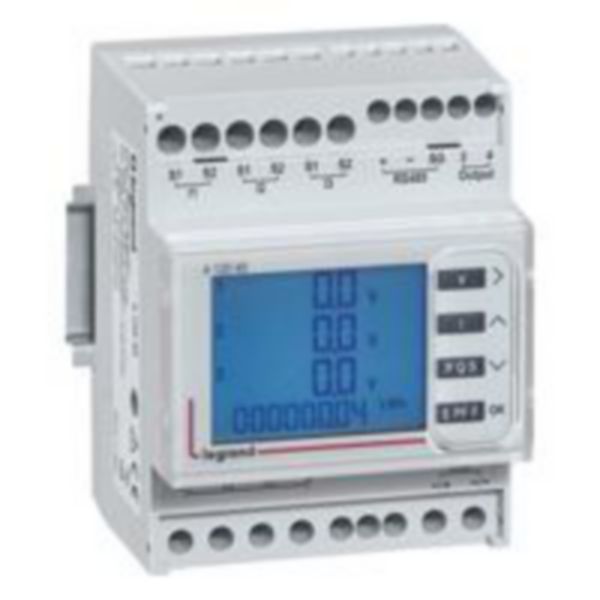

Centrale de mesure 4 modules DIN raccordement via TI Modbus RS485

• 4 modules DIN avec écran LCD rétroéclairé
• Alimentation auxiliaire : 230 V~, 50/60 Hz
• Intensités nominales :
  . Intensité nominale : 5A (par transformateur de courant externe x/5A)
  . Intensité maximum : Imax: 1,2 In = 6A
• Tensions nominales d'insertion :
  . Un : 80÷500 V~ (phase/phase)
  . Un : 50÷290 V~ (phase/neutre)
• Fréquence nominale :
  . Fn : 50 Hz
  . Variation admissible : 45 ÷ 65 Hz

Information sur la gamme

Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.
