Centrale de Mesure - 96x96 mm- raccordement via TI - Modbus RS485
- Ref. 4 120 47
- EMDX3
- LEGRAND

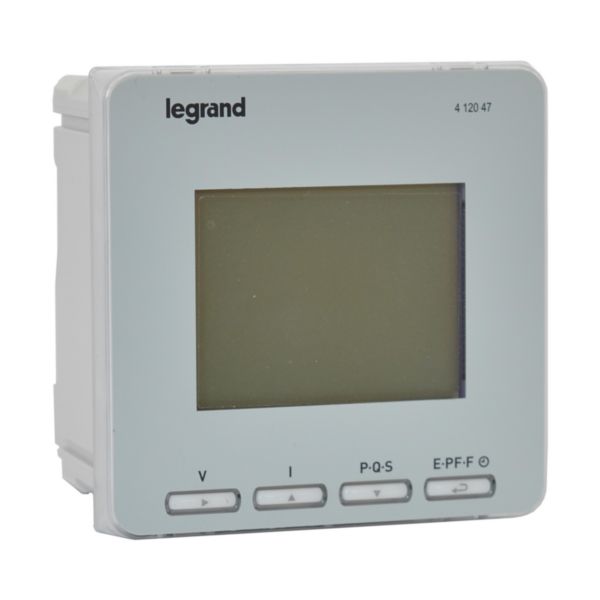

Centrale de Mesure - 96x96 mm- raccordement via TI - Modbus RS485 - Mesure les principales grandeurs électriques d'un réseau monophasé ou triphasé - connexion via transformateurs de courant (TI)
Tarif professionnel de référence HT
hors éco-contribution
- Produit de vente courante habituellement stocké sur plateforme distributeur
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Dimensions :
. Dispositif : 96x96 mm avec écran LCD rétroéclairé
. Découpe de montage : 92x92 mm - Alimentation auxiliaire : Auto-alimenté par les prises de tension (bornes V1-N)
- Intensités nominales :
. Intensité nominale : 5A (par transformateur de courant externe x/5A)
. Intensité maximum : Imax: 1,2 In = 6A - Tensions nominales d'insertion :
. Un : 80÷500 V~ (phase/phase)
. Un *: 50÷290 V~ (phase/neutre) - Fréquence nominale :
. Fn : 50 Hz
. Variation admissible : 45 ÷ 65 Hz
Les + installation
Fixation :
. Sur porte ou sur plastron plein
. Découpe de montage : 92x92 mm
Information sur la gamme
Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.
Documentation et conseils de pose
Fiches techniques / Guides métier
- F02480FR-00.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20067_GT_CM_EMDX3_FR (imprimable).pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- LE10032AA.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EMDX3 Multifunction meter ModbusTable 412047.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
- EXB20057_FR.pdf Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en oeuvre
- Notice LE10030AB Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Documents & argumentaires commerciaux
- Weoz : le gestionnaire de bâtiment intelligent pour des espaces optimisés Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Type de pôle Trois conducteurs/quatre conducteurs
- Section de raccordement cable rigide 2.5 - 6mm²
- Mode de pose Montage frontal
- Ampèremètre Oui
- Varmètre Oui
- Compte-tours Non
- Fréquencemètre Oui
- Compteur d'impulsions Non
- Voltmètre Oui
- Mesure des harmoniques Non
- Puissance apparente Oui
- Appareil de mesure de la puissance effective Oui
- Facteur de puissance cos phi Oui
- Angle de phase (cos phi) Non
- Mémoire de valeur mesurée Oui
- Mesure de la courbe de charge Non
- Etalonné Oui
- Classe de précision puissance active selon IEC 62053-22 Autre
- Classe de précision puissance réactive selon IEC 62053-23 Autre
- Sortie d'impulsion Électrique
- Nombre d'entrées de mesure de tension 3
- Nombre d'entrées de mesure du courant 3
- Type de tension d’alimentation AC
- Tension d'alimentation CA 50 Hz 100-240V
- Tension d'alimentation CA 60 Hz 100-240V
- Plage de mesure de la fréquence 45-65Hz
- Courant nominal (In) 5A
- Courant maximal (Imax) 6A
- Ecran LCD
- Ecran déporté Non
- Adapté à une prise RJ Non
- Supporte le protocole IEC 61850 Ethernet Non
- Avec interface de communication KNX Non
- Avec interface de communication M-Bus Non
- Avec interface de communication RS-485 Oui
- Supporte le protocole OPC UA PubSub Non
- Protocole pris en charge pour PROFIBUS Non
- Supporte protocole Modbus Oui
- Protocole pris en charge pour PROFINET IO Non
- Protocole pris en charge pour autres systèmes de bus Non
- Avec journal d'audit (audit log) Non
- Avec signature firmware Non
- Avec journal des événements de sécurité (security event log) Non
- Avec contrôle d'accès basé sur les rôles (RBAC) Non
- Webserveur avec protocole de transfert HTTPS Non
- Largeur 96mm
- Hauteur 96mm
- Profondeur 62mm
- Indice de protection (IP), face avant Autre
- Classe de protection (IP) IP54
- Temperature d'utilisation /d'installation -5-55°C
- Temperature de stockage -25-70°C
- Type de tension AC
- Tension nominale (Un) 0-230V
- Fréquence 50-60Hz
- Indication de repérage des bornes de raccordement Oui
- Type de connexion Borne à vis
- Conforme à la Réglementation pile ou batterie Non
- Pile ou Accumulateur (Pack1) Non applicable
- Composition de l'élément (Pack1) Non applicable
- Nombre de Pack 1 1
- Nombre d'éléments Unitaires (Pack1) 1
- Poids d'un Element Unitaire (Pack1) 285g
- Localisation Pack1 Element Seul
- Type réglementaire (Pack1) I : Industriel (Pas Portable)
- Pile ou Accumulateur (Pack2) Non applicable
- Composition de l'élément (Pack2) Non applicable
- Objet connecté Non
- Moyen de pilotage Non applicable
- Pilotable à la voix Non
- Programmable Oui
- Intéropérabilité du protocole de connexion Non
- Connectable par box Internet Non
- Fonction d'usage du produit Distribution d'énergie
- EAN/Gencode 3414971095748
