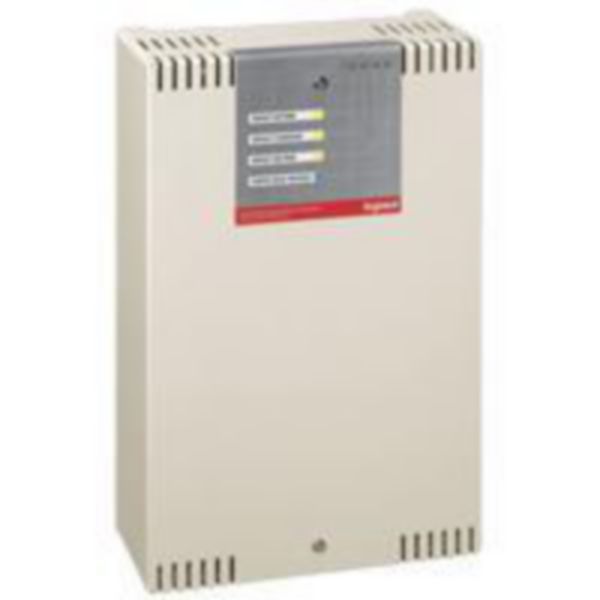

Centralisateur de mise en sécurité incendie typeB IP30 IK07

Ref. 0 406 50

LEGRAND

3215,00€

Tarif professionnel de référence HThors éco-contribution

Equipement permettant de signaler les alarmes feu et les défauts provenant des lignes déclencheurs manuels d’alarme, de commander 2 lignes de mise en sécurité conventionnelles à rupture et gérer le processus d'alarme générale d'évacuation

Acheter

Ajouter à ma liste

Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.

Choisissez vos options d'impression

Inclure les tarifs

imprimer imprimer

Choisissez vos options de téléchargement

Inclure les tarifs

télécharger télécharger

Acheter

Ajouter à ma liste

Caractéristiques produit
DOCUMENTATION ET CONSEILS DE POSE
Caractéristiques techniques
LOGICIELS ET CONFIGURATEURS
NORMES ET RÉGLEMENTATIONS
PIÈCES DÉTACHÉES

Caractéristiques produit

Centralisateur de mise en sécurité incendie - Type B - Classe II - IP30 - IK07 - Secteur 230V~ - 50Hz/60Hz
Fonctions :- évacuation : Le tableau peut piloter 1 zone d'alarme- autre mise en sécurité : Le tableau est équipé de 2 lignes de mise en sécurité à commande manuelle fonctionnant à rupture de tension sans contrôle de position permettant, par exemple, de piloter simultanément l'ensemble des portes coupe-feu d'un bâtiment
Equipement :- 1 module 2 boucles de détection référence 040679 - Chaque boucle peut recevoir 30 déclencheurs manuels référence 138012, 138018 - Le tableau peut recevoir 3 modules boucles de détection supplémentaires référence 040679- 1 unité de gestion d'alarme (UGA) pouvant piloter 32 diffuseurs sonores ou lumineux référence 041507, 040580, 040581, 040584, 040585, 040586, 040587, 040596, 040598 et/ou 16 BAAS Sa ou référence 140530, 140533, 140534, 140535- 1 contact NO/NF par boucle 48V~/= - 0,5A- 1 contact NF d'alarme générale 48V~/= - 1A- 1 contact NF d'alarme restreinte 48V~/= - 1A- 1 commande de son continu
UGA gérant une zone d'alarme avec 1 ligne de diffuseurs d'évacuation non autonomes (jusqu'à 32) et une ligne de BAAS (jusqu'à 16)
Conforme aux normes NF S 61-934, NF S 61-935, NF S 61-936, et certifié NF SSI

Les installation

Capacité de 2 à 8 lignes de détection conventionnelles avec au maximum 30 déclencheurs manuels par ligne et 2 lignes de mise en sécurité à rupture de tension sans contrôle de position

Les utilisation

Autonomie de la source de secours (batteries au plomb) : 12h en veille + 1h de mise en sécurité et 5mn en alarme générale

Recommandations / restrictions d’usages

Possibilité de raccorder jusqu'à 5 tableaux répétiteurs de confort Mosaic référence 040680
Pour des commandes de mise en sécurité plus avancées, utiliser le tableau d'extension référence 040652
Livré sans batterie, prévoir 2 batteries référence 040748 lorsqu'il n'y a pas d'extension référence 0 406 52 et utiliser une batterie référence 040749 seule lorsqu'il y a une extension

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (p.1143 édition 2022) Page commerciale (p.1141 édition 2022)

Fiches techniques / Guides métier

LE04062AD.pdf

Notices / Guides mise en œuvre

LE02739AA.pdf 4065146-01.pdf

Caractéristiques techniques

Convient pour un usage domotique

Liaison radio

Interface externe

Nombre de groupes de signalisation

Hauteur

400 mm

Largeur

300 mm

Profondeur

110 mm

Nombre de sorties pour générateur de signal acoustique

Nombre de sorties pour générateur de signal optique

Alimentation de secours intégrée

Avec alimentation électrique

Appeleur automatique intégré

Tension de fonctionnement

230 V

EAN/Gencode

3245060406509

Logiciels et configurateurs

Logiciels métiers

Logiciel illiPro

Normes et réglementations

Certificats et agréments

PEP Profil Environnemental Produit

LGRP-00296-V01.01-FR.pdf

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité

Pièces détachées

Commande réservée aux professionnels
Délais de 15 jours à 3 semaines à réception de commande
À commander à votre distributeur en matériel électrique

Garantie des pièces détachées

Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.

Ref.	Désignation.	Voir le produit
9 803 79	Barillet avec clé pour centralisateur de mise en sécurité incendie typeB et tableau d'extension

Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.

À associer

Avec Centralisateur de mise en sécurité incendie typeB IP30 IK07

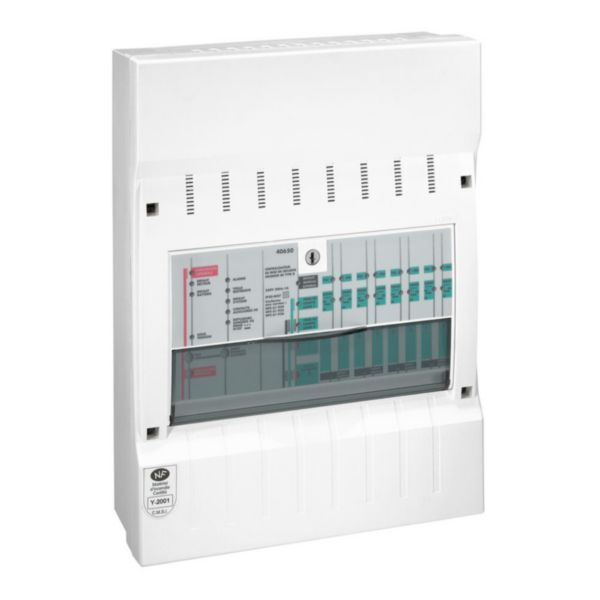

Tableau répétiteur de confort Mosaic pour CMSI typeB référence 040650 et BAAS références 040643 , 040644 et 040646
