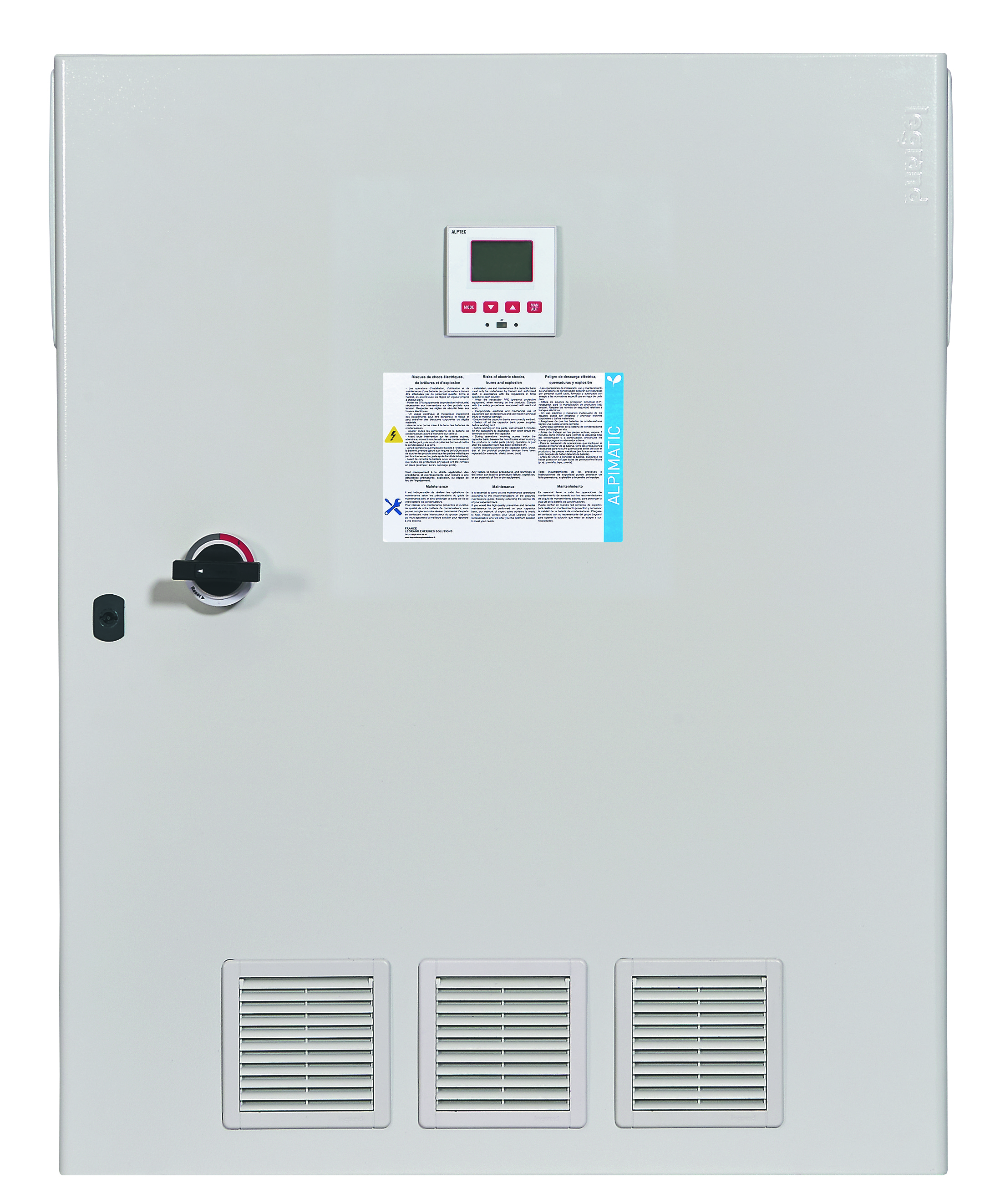

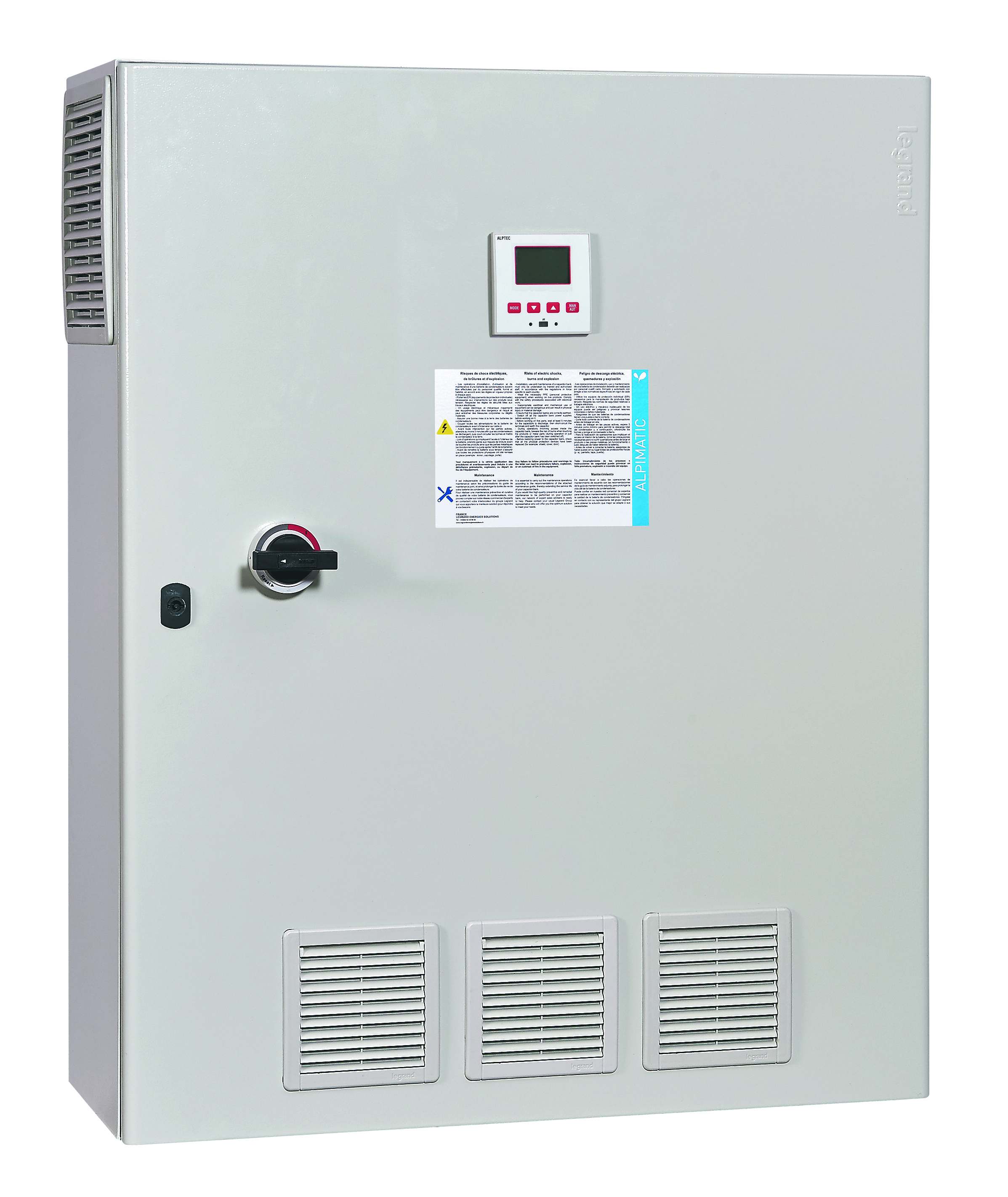

Coffret de compensation automatique Alpimatic 150kVAr à 3 gradins pour réseau triphasé 400V avec disjoncteur intégré

Ref. MH150A40G3DB
Alpimatic
Legrand Energies Solutions

Batterie de condensateurs automatiques à commutation par contacteurs électromécaniques, pilotée par un régulateur varmétrique intégré en coffret pour réseau triphasé

Contacter un commercial

Caractéristiques produit

Coffret de compensation Alpimatic 150kVAr, 3 gradins, avec disjoncteur
Réseau 400V - 50Hz, niveau de pollution max THDU ≤ 4%, THDI ≤ 15%
Coffret IP31 - IK10, IPXXB porte ouverte
Equipé de ventilation naturelle, la température ambiante de l'installation doit rester comprise entre -5/+40°C
Conforme à la norme IEC 61439-2 et 61921

Avantages

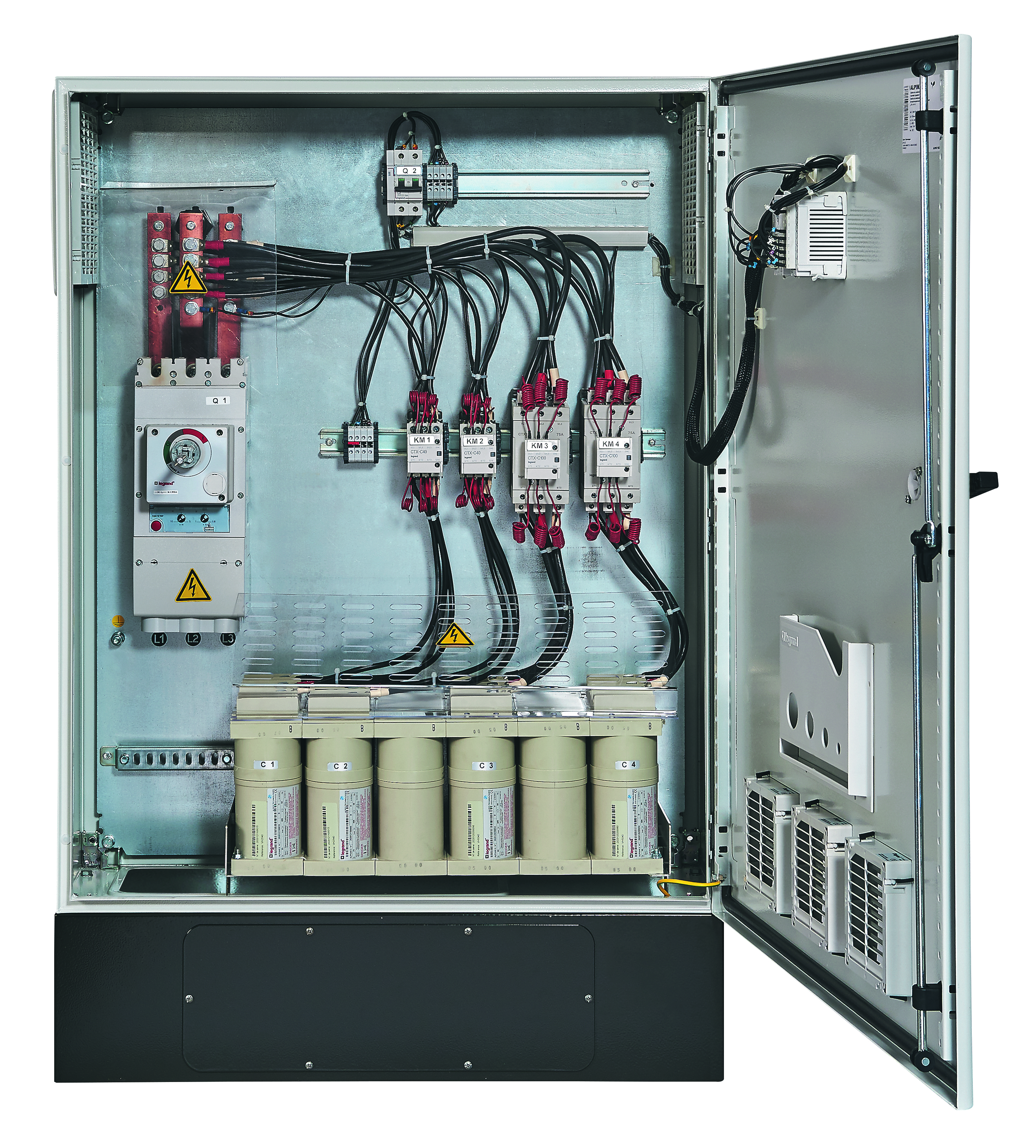

La gamme de coffrets Alpimatic est équipées de notre dernière technologie de condensateur sec, IPxxB et protégé par disjoncteur

Les + installation

Le coffret Alpimatic aux dimensions compactes facilite son installation

Les + utilisation

Les coffrets Alpimatic sont conçus pour simplifier les opérations de maintenance. De plus nos coffrets sont IPXXB porte ouverte, pour une sécurité renforcée lors des opérations sous tensions

Recommandations / restrictions d’usages

Pendant son utilisation, votre batterie de condensateurs peut être exposée à différents facteurs qui sont susceptibles d'avoir des conséquences néfastes sur votre produit et d'en réduire la durée de vie. Il est donc important de réaliser les opérations de maintenance selon les précaunisations données dans la documentation liée au produit

Information sur la gamme

Les batteries de condensateurs Alpimatic sont des batteries automatiques à commutation par contacteurs électromécanique.

Documentation et conseils de pose

Fiches techniques / Guides métier

Caractéristiques techniques

Capacité
2986µF
Tension nominale (Un)
400-400V
Modèle
Condensateur de fonctionnement de moteur
Avec borne à ficher
Non
Longueur
1000mm
Largeur
800mm
Profondeur
300mm
Hauteur
1000mm
Résistance aux chocs (IK)
IK05
Classe de protection (IP)
IP31
Courant d'alimentation
217 - 320A
Indication de repérage des bornes de raccordement
Oui
Couleur
Beige
Numéro RAL
7035
Sans halogène
Non
Type de connexion
Borne à vis
EAN/Gencode
3414972598965
