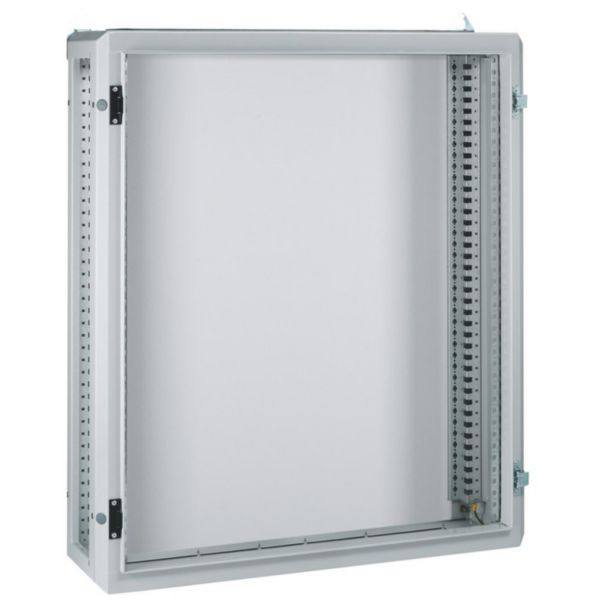

Coffret de distribution à équiper XL³800 IP55 - 1095x950x225mm
Ref. 0 204 56
XL³ LEGRANDXL³800 coffret de distribution IP55 IK08 avec porte - RAL7035
Un problème technique est malheureusement survenu, Veuillez ré-essayer ultérieurement
{{error}}
Service Relations Pro
0810 48 48 48(Service gratuit + prix d'un appel)
du lundi au vendredi, de 8h à 18h
{{title}}
Le produit a bien été ajouté à la liste de matériel
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Coffret de distribution IP55 XL³800 à équiper
- Peut intégrer une gaine à câbles - Livré sans flancs latéraux
- 36 modules ou 24 modules par rangée (si gaine à câbles interne)
- Dimensions :
- Hauteur totale : 1095mm
- Hauteur plastronnable : 1000mm
- Largeur extérieure : 950mm
- Largeur utile : 850mm
- Profondeur : 225mm - Tenue au feu selon IEC 60695-2-11 : 750°C / 5 secondes
Les installation
Jumelage horizontal
Les utilisation
Enveloppe métal pouvant recevoir les appareils jusqu'à 630A
Recommandations / restrictions d’usages
- Pour un usage intérieur en milieu industriel nécessitant un indice de protection élevé
- Pour installation dans les ERP
Information sur la gamme
De l'armoire de puissance au tableau divisionnaire, l'offre des enveloppes Legrand XL³ s'intègre dans tous les locaux techniques. De nombreuses innovations assurent un montage rapide et sûr, une réelle liberté de configuration et un gain de temps appréciable lors des opérations de maintenance et d'extension. Composée d'une offre : d'armoires de distribution composable XL³ 6300 et XL³ 4000 conçues pour atteindre un IS 333 et une forme 4b grâce à un large choix d'équipements pour atteindre tous les niveaux de formes et tous les IS jusqu'au 333 et avec une adaptation aisée au local technique grâce à 3 profondeurs et 3 largeurs, jumelables côte à côte ou dos à dos, de coffrets et d'armoires de distribution pour tous les projets avec une mise en œuvre facilitée, un volume de câblage optimisé, une accessibilité totale et un large choix d'équipements de types plastrons, platines pour intégration d'appareils de protection et coupure : armoires et coffrets XL³ 800 métal IP 30 à IP 55, armoires et coffrets XL³ 400 isolants IP 30 à IP 43, de coffrets divisionnaires design et prêts à l'emploi XL³ 125 et XL³ 160 isolants, métal ou encastrés.
Documentation et conseils de pose
Pages catalogue & annexes
- Page commerciale (p.337 édition 2022) Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Fiches techniques / Guides métier
- F00253FR-00.pdf Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Notices / Guides mise en œuvre
- Notice F1492E Ajouter à ma liste de matériel Pour enregistrer ce document dans vos favoris, veuillez vous connecter.
Caractéristiques techniques
- Largeur 955 mm
- Hauteur 1095 mm
- Profondeur 225 mm
- Matériau Acier
- Qualité du matériau Autre
- Finition de la surface Revêtement par poudre
- Couleur Gris
- Numéro RAL 7035
- Avec cadre/support de montage Non
- Plaque de montage réglable en profondeur Non
- Encastrement mural Non
- Fixation sur mât Non
- Nombre de portes 1
- Avec porte à hublot Oui
- Avec porte de ventilation Non
- Avec porte arrière Non
- Nombre de serrures 2
- Adapté à un montage extérieur Non
- Toit incliné Non
- Finition CEM Non
- Résistance aux chocs (IK) IK08
- Classe de protection (IP) IP55
- Degré de protection (NEMA) Autre
- EAN/Gencode 3245060204563
Logiciels et configurateurs
Normes et réglementations
PEP Profil Environnemental Produit
Directive RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
9 816 03 | Kit de finition pour coffrets et armoires métal XL³400 avec angle, toit, base et accessoires |
Toutes les indications mentionnées sur le présent e-catalogue (caractéristiques et cotes) sont susceptibles de modifications, elles ne peuvent donc constituer un engagement de notre part. La présente notice est réservée aux professionnels exclusivement. Nous rappelons que tout produit doit être installé conformément aux règles d'installation par un professionnel qualifié.
À associer
Avec Coffret de distribution à équiper XL³800 IP55 - 1095x950x225mm
Kit gaine à câbles interne pour coffret XL³800 hauteur 1050mm ou 1095mm
Ref. 0 204 26
