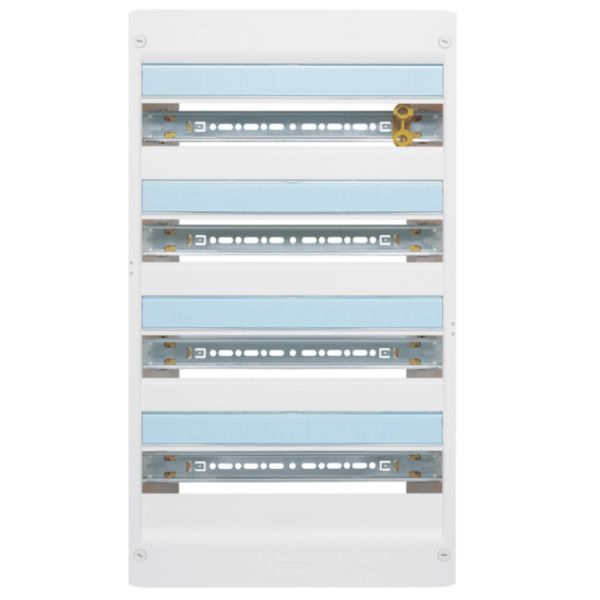

Coffret Drivia 18 modules 4 rangées IP30 IK05 - Blanc RAL9003
Drivia 18, coffret saillie 18 modules par rangée, pouvant s'installer sur goulotte GTL, dans bac d'encastrement ou sur mur
- Produit de vente courante
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Coffret Drivia 4 rangées de 18 modules - 625x355x103,5mm
- Livré avec :- bornier à connexion automatique IP2X pour conducteurs de protection - 1 bornier Phase et 1 bornier Neutre IP2X- obturateurs séparables par module et demi-module- accessoires de pré-fixation sur goulotte GTL (ou sur mur) Drivia clip- accessoires de jumelage horizontal/vertical (pour 2 coffrets ou coffret + platines) Drivia easy- porte plans adhésif - planche d'étiquettes et bandeau de repérage des appareils modulaires- 1 porte-étiquette par rangée
- IP30 - IK05 (IP40 - IK07 avec porte) - Classe II avec plaques de fond isolantes - Blanc RAL9003
- Espace sous rails : 40mm - Entraxe entre rails : 125mm
- Auto-extinguibilité : tenue au fil incandescent 750°C conforme à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur) selon la norme NF EN 60 695-2-11 - Conforme à la norme IEC 60670-24 - Conforme à la norme IEC 62 208 : permet de réaliser des ensembles conformes à l'IEC 61 439-3
Les installation

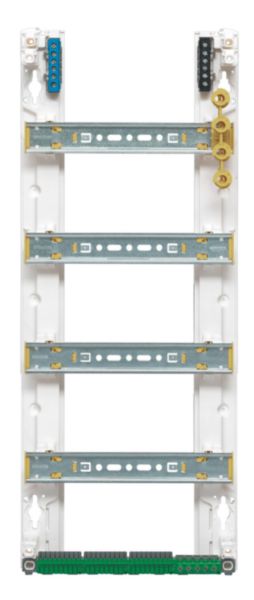

Avec rail inclinable 3 positions et extractible pour faciliter le câblage
Les utilisation
Possibiliter de rajouter une porte blanche ou transparente
Recommandations / restrictions d’usages
- Pour choisir la taille de votre tableau électrique , prévoir une réserve de 20% pour rajouter des appareils de protection et des commandes additionnelles
Information sur la gamme
Tableau électrique et coffret de communication DRIVIA™ : complet et innovant. Les coffrets 13 et 18 modules par rangée peuvent être installés en résidentiel ou en petit tertiaire grâce à sa conformité à la réglementation des ERP (Etablissements Recevant du Public) et des IGH (Immeubles de Grande Hauteur). L'installation peut se faire directement au mur, ou sur goulotte GTL en saillie ou en encastré grâce aux connecteurs Drivia™ Clip. Il est également possible de jumeler des coffrets à la verticale ou à l'horizontale avec des cavaliers de liaison Drivia™ Easy. La fixation est facile et rapide grâce à l'accessoire DRIVIA clip qui permet une fixation du chassis du coffret sur la goulotte GTL et son réglage en hauteur. Le câblage dans le coffret est facilité grâce au rail extractible par simples clips latéraux et par les rails inclinables en position basse ou haute pour accès facilité au connectiques des produits. Le coffret de communication DRIVIA permet la répartition des médias dans la même esthétique que le tableau électrique pour plus d'homogénité dans le logement : différentes compositions (en kit ou vrac) sont proposées à la vente.
Documentation et conseils de pose
Fiches techniques / Guides métier
F01504FR-05.pdf Choisir son enveloppe en fonction de son environnementNotices / Guides mise en œuvre
LE04298AA.pdfDocuments & argumentaires commerciaux
Nouveau Programme DRIVIA A vos côtés sur tous les tableaux : la puissance en tertiaire de proximité
- Installez un bac d'encastrement Drivia Legrand
Caractéristiques techniques
Mode de pose
-
Saillie
Nombre de rangées
-
4
Largeur en nombre de modules
-
18
Type de couverture
-
Optionnel
Finition du couvercle
-
Avec échancrure
Couvercle/porte transparent(e)
-
Non
Avec serrure
-
Oui
Matériau du boîtier/corps
-
Plastique
Profondeur intérieure
-
47.5 mm
Rail DIN
-
Oui
Avec cadre/support de montage
-
Non
Possibilité de montage en saillie
-
Oui
Finition CEM
-
Non
Couleur
-
Blanc
Numéro RAL
-
9003
Indice de protection (IP)
-
IP30
Hauteur
-
625 mm
Largeur
-
355 mm
Profondeur
-
103.5 mm
Capacité du tableau (en nombre de modules)
-
72
Résistance aux chocs (IK)
-
IK05
Temperature d'utilisation /d'installation
-
-10-40 °C
Temperature de stockage
-
-20-70 °C
Sans halogène
-
Non
Equipé de visière de protection antipluie
-
Non
EAN/Gencode
-
3245064012249
Normes et réglementations
Certificats et agréments
PEP Profil Environnemental Produit
Directive RoHS
-
Produit conforme à la réglementation
Document de conformité
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
