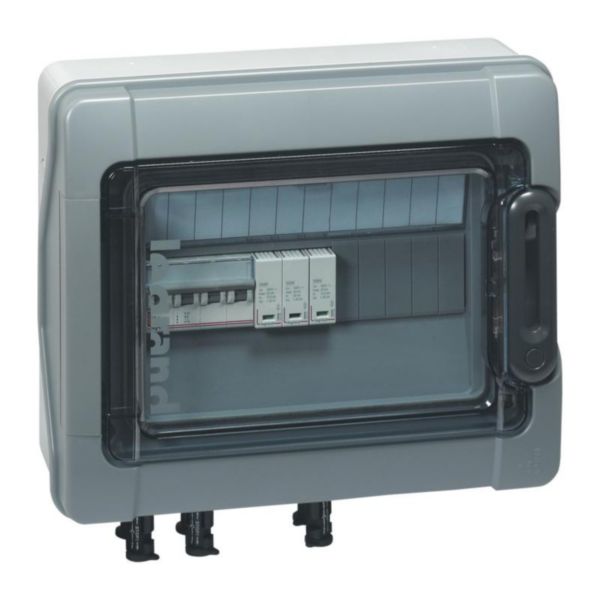

Coffret Plexo³ photovoltaïque IP65 pré-équipée et pré-câblé 3kWc DC pour 1 ou 2 chaînes - 1 rangée de 12 modules

  • Ref. 4 140 03
  • Plexo³
  • LEGRAND

Plexo³, coffret étanche pré-équipé pour installation résidentielle raccordée au réseau électrique français de distribution avec revente totale ou partielle de la production électrique des panneaux photovoltaïques

fabrique-en-france
  • Information produit
    Produit supprimé

Caractéristiques produit

  • Coffret Plexo³ 1 rangée, 12 modules pré-câblé 3kWc DC pour une ou deux chaînes
  • IP65 - Classe II
  • Composition :
    - 1 interrupteur sectionneur 25A - 600V= (DC21B)
    - connecteurs type MC4 : 4mm² à 6mm² (raccordement des panneaux et de l'onduleur)
    - 1 kit complet pour la signalétique dédiée photovoltaïque
    - 1 parafoudre DC type 2 - 40kA - 600V=
  • Conforme au guide UTE C 15-712-1

Documentation et conseils de pose

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Caractéristiques techniques

  • Mode de pose
    Saillie
  • Nombres de rangées
    1
  • Nombre de phases
    1
  • Protection
    Disjoncteur, combiné interrupteur différentiel/disjoncteur
  • Nombre total de groupes
    2
  • Nombre de groupes directs
    2
  • Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire
    1
  • Interrupteur principal de protection
    Oui
  • Nombre de pôles interrupteur général
    4
  • Courant assigné de l'interrupteur général
    25A
  • Protection RCD entrant
    Non
  • Protection haute intégrité
    Non
  • Protection fractionnée de la charge
    Non
  • Double protection RCD
    Non
  • Nombre de voies sortantes
    1
  • Adapté aux données
    Non
  • Groupe de cuisinières
    Sans
  • Groupe de cuisinières adapté comme groupe de courant fort
    Non
  • Avec prise
    Non
  • Avec transformateur de sonnerie
    Non
  • Protection contre les surtensions
    Oui
  • Type de dispositif de protection contre les surtensions
    Type 2
  • Avec mètre
    Non
  • Matériau du boîtier/corps
    Plastique
  • Classe de protection (IP)
    IP65
  • Hauteur
    282mm
  • Hauteur d'encastrement
    278mm
  • Largeur
    340mm
  • Largeur d'encastrement
    336mm
  • Largeur en nombre de modules
    12
  • Profondeur
    141mm
  • Possibilité de montage en saillie
    Oui
  • Type de couverture
    Porte
  • Avec couvercle transparent
    Oui
  • Type de fermeture
    Autre
  • Verrouillable
    Oui
  • Couleur
    Gris
  • Numéro RAL
    7046
  • Capacité du tableau (en nombre de modules)
    12
  • Résistance aux chocs (IK)
    IK09
  • Temperature d'utilisation /d'installation
    -25-40°C
  • Temperature de stockage
    -25-55°C
  • Tension nominale (Un)
    220-230V
  • Sens de l'alimentation électrique
    Par le bas
  • Indication de repérage des bornes de raccordement
    Non
  • Conforme aux tests de mise en service (1000V)
    Non
  • Type de peigne fourni
    Non applicable
  • Equipé de visière de protection antipluie
    Non
  • Equipé d'une porte ou couvercle
    Oui
  • Livré avec étiquettes d'identification de circuit
    Oui
  • Entre axe de fixation verticale
    180-180mm
  • Entre axe de fixation horizontale
    180-180mm
  • EAN/Gencode
    3245064140034
