Nouveauté

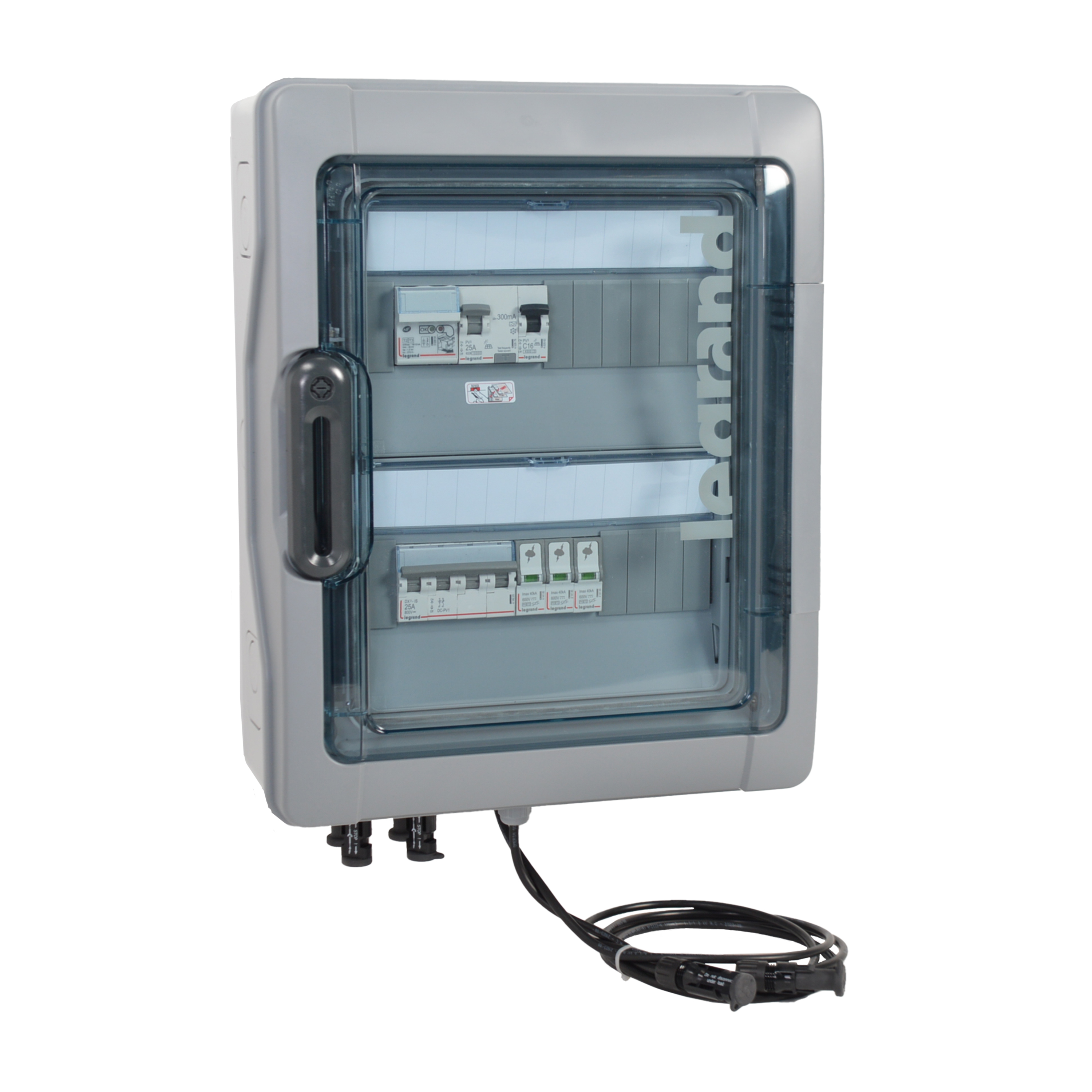

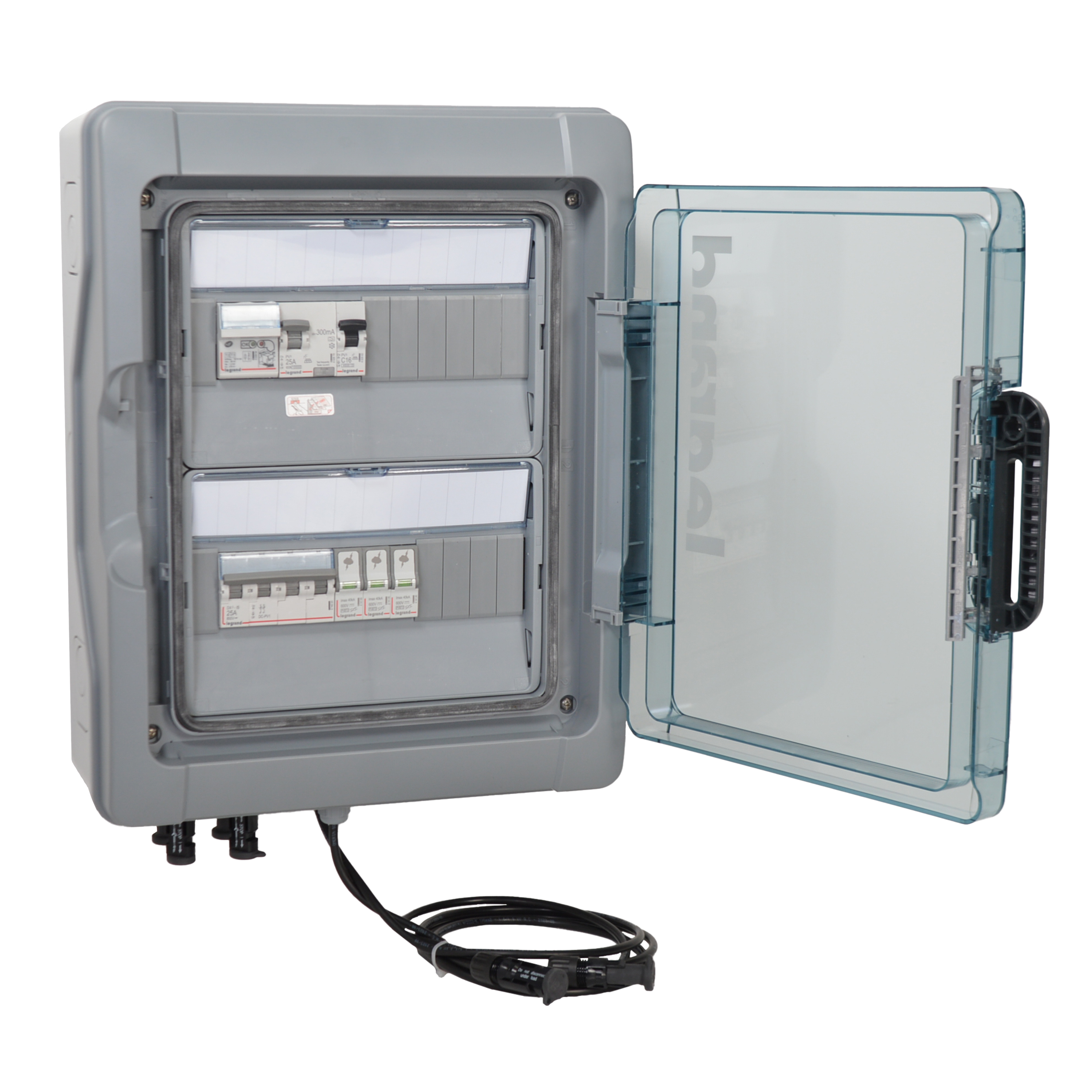

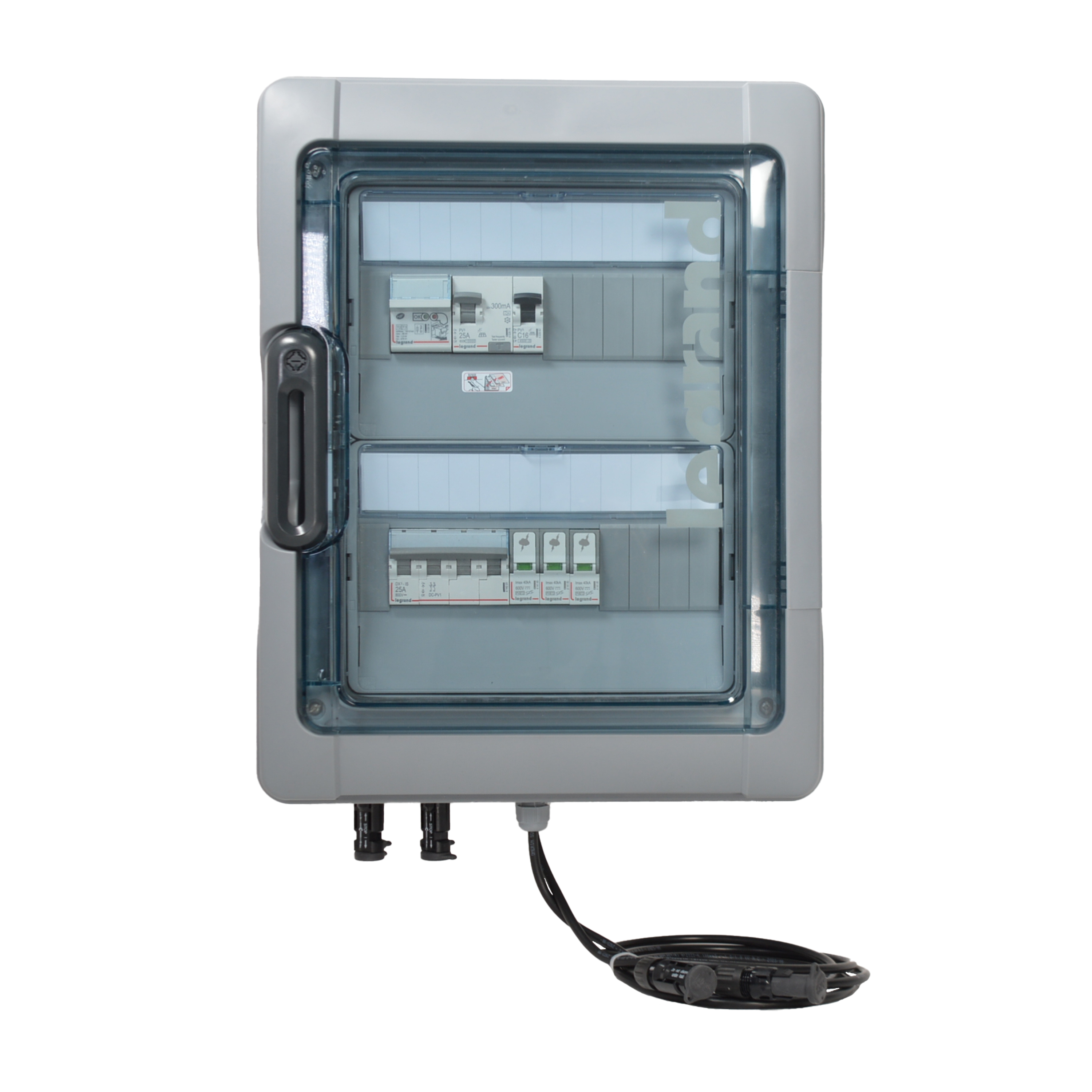

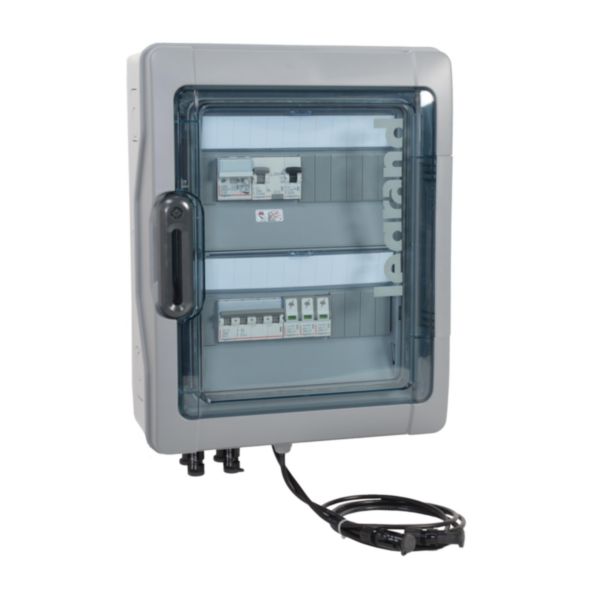

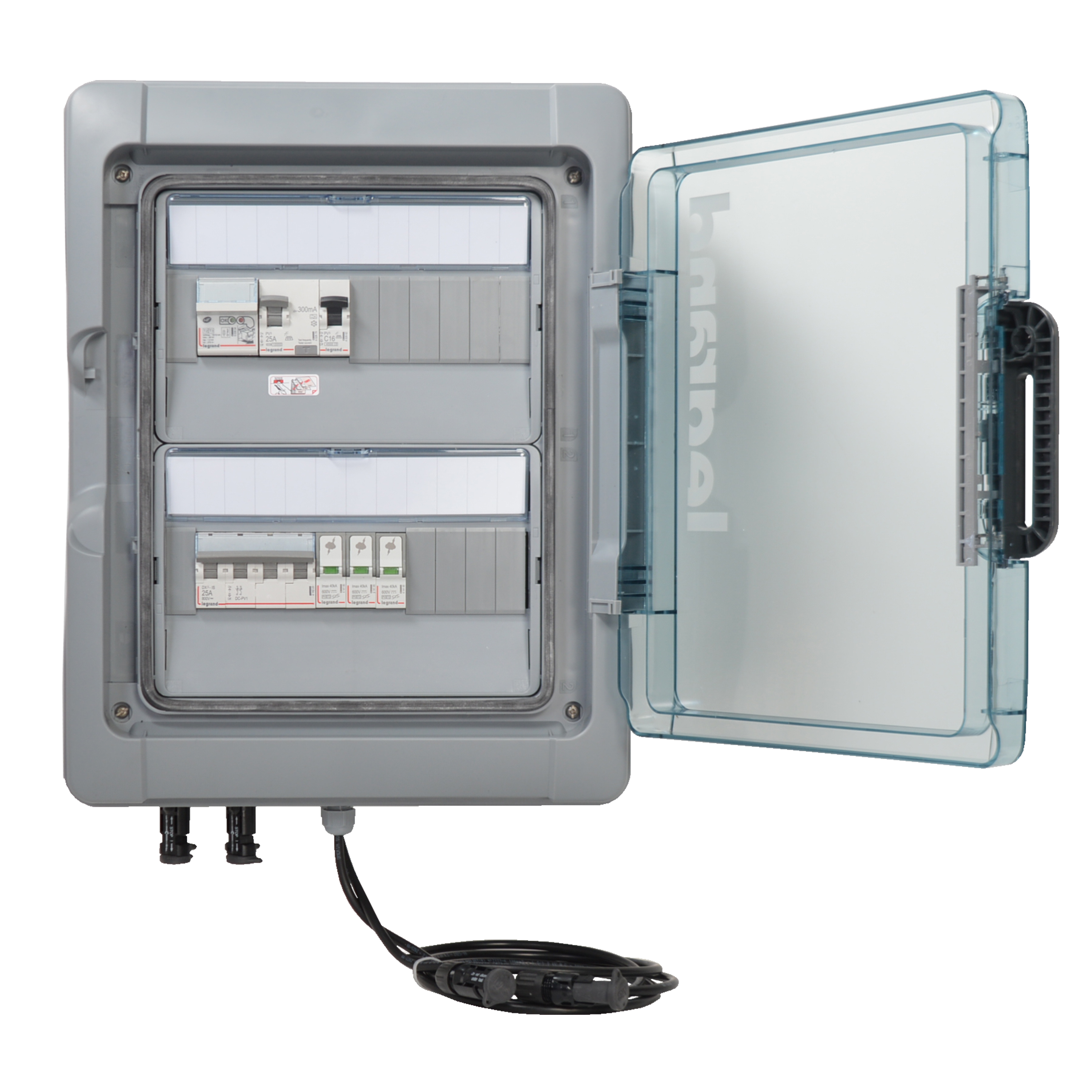

Coffret PV³ photovoltaïque IP65 prééquipé et précâblé 3kWc DC + AC pour 1 ou 2 chaînes - 2 rangées de 12 modules

Ref. 4 140 13
PV³
LEGRAND

PV³, coffret étanche prééquipé respectant la norme NF C 15-100 pour installation photovoltaïque résidentielle (autoconsommation ou revente) raccordé au réseau public

1531,00 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Coffret Plexo³ précâblé avec partie courant continu (DC) et partie courant alternatif (AC)
Tension maximum 600V DC
Composition partie AC :
- 1 parafoudre Type 2 12kA 1,2kV à cassette débrochable réf. 003951
- 1 interrupteur différentiel 25A 300mA Type A réf. 402673
- 1 disjoncteur 32A 4,5kA courbe C réf. 402665
Composition partie DC :
- 1 parafoudre Type 2 25kA 2,5kV à cassette débrochable réf. 414155
- 1 interrupteur sectionneur courant continu 600V= réf. 414262
Livré avec connecteurs MC4 et kit de signalétique

Avantages

Prêt à installer avec partie courant continu (DC) et partie courant alternatif (AC) dans le même coffret
Pour installations résidentielles raccordées au réseau électrique français de distribution pour autoconsommation, revente partielle ou revente totale de la production électrique des panneaux photovoltaïques

Les + installation

Coffret IP65 pour fixation murale avec bouchons isolants livrés

Les + utilisation

Coffret prêt à l'emploi répondant aux normes en vigeur

Recommandations / restrictions d’usages

Installation sous abri recommandée - Le coffret doit être protégé du rayonnement direct du soleil

Information sur la gamme

PV³ est la gamme de protection et distribution de l'énergie pour l'univers photovoltaïque résidentiel

Documentation et conseils de pose

Fiches techniques / Guides métier

F04613FR-01.pdf (français)

Caractéristiques techniques

Mode de pose
Saillie
Nombres de rangées
2
Largeur en nombre de modules
12
Type de couverture
Porte
Finition du couvercle
Fermé
Type de porte
Unique
Couvercle/porte transparent(e)
Oui
Porte pour transmission du signal
Non
Avec serrure
Non
Type de fermeture
Autre
Matériau du boîtier/corps
Plastique
Hauteur d'encastrement
428mm
Largeur d'encastrement
336mm
Borne de mise à la terre
Oui
Borne à conducteur neutre
Non
Rail DIN
Oui
Avec cadre/support de montage
Non
Possibilité de montage en saillie
Non
Couleur
Gris
Finition CEM
Non
Numéro RAL
7046
Classe de protection (IP)
IP65
Hauteur
432mm
Largeur
340mm
Profondeur
161mm
Capacité du tableau (en nombre de modules)
24
Résistance aux chocs (IK)
IK09
Temperature d'utilisation /d'installation
-25-40°C
Temperature de stockage
-25-55°C
Equipé de visière de protection antipluie
Non
EAN/Gencode
3414973127911
