Plexo™ : de tous temps avec vous !

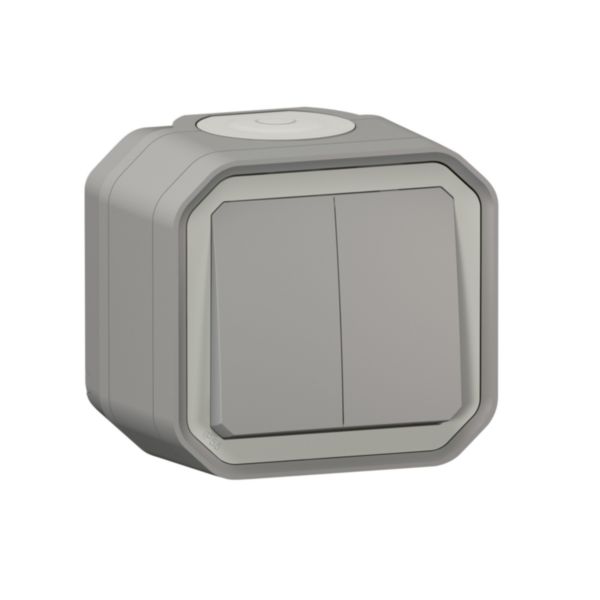

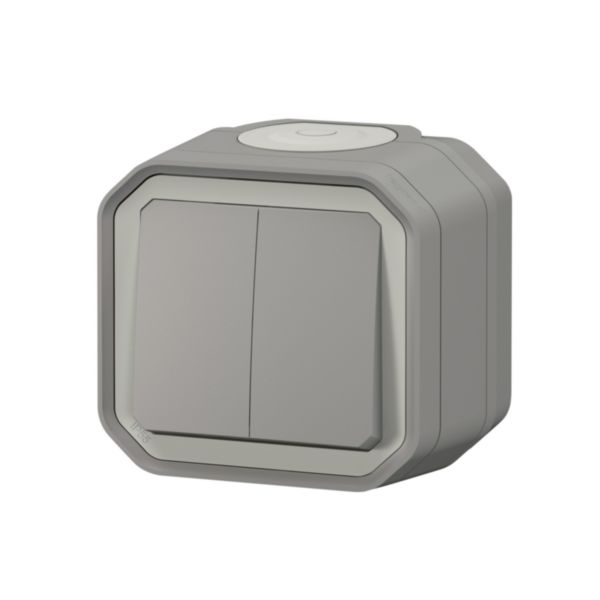

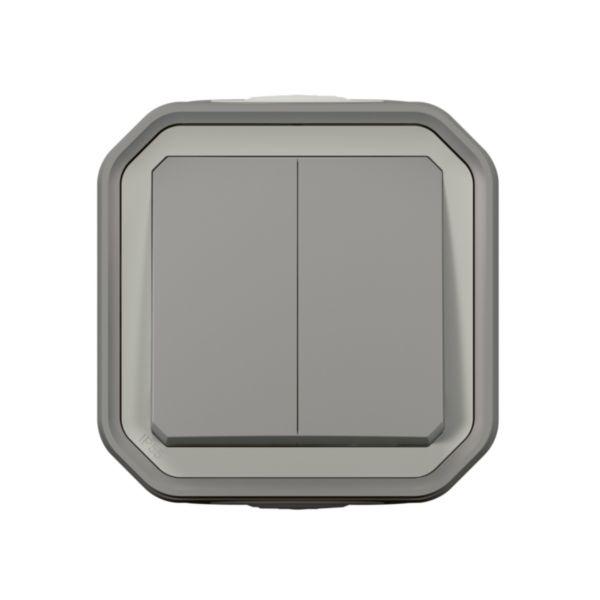

Commande double étanche pour réaliser 3 fonctions Plexo IP55 IK08 livrée complète pour fixation saillie - gris

Ref. 069715L
Plexo
LEGRAND

Plexo complet saillie, une commande d'éclairage étanche idéale pour les lieux humides

34,44 €

Tarif professionnel de référence HT
hors éco-contribution

A reçu le prix iF Design Award 2022

Caractéristiques produit

Interrupteur ou va-et-vient 10AX ou poussoir 10A - Connexion rapide sans outil avec repérage couleur
Produit complet, prêt à être installé en saillie
IP55 : protégé contre les poussières et les projections d'eau à la lance de toutes directions
IK08 : résistance à un choc de 5 joules

Avantages

Un boîtier composé d'une platine et d'un cadre - La platine de faible épaisseur et très rigide, permet une fixation aisée sur le support mural et une grande liberté de mouvement pour le câblage des fils
Un seul produit qui peut faire double va-et-vient, double poussoir ou va-et-vient+poussoir grâce à un système de piston réversible
Un doigt de manœuvre qui ne traverse pas la membrane, ce qui assure une étanchéité parfaite dans le temps

Les + installation

Le concept de platine faible profondeur facilite le câblage des fils, qui peut être réalisé mécanisme clipsé ou déclipsé.
Pour fixer la platine sur des parois maçonnées (parpaings, enduits, briques, plâtre, etc.), privilégiez des chevilles universelles type COLORTECH 6X35 de chez Spit.
Pour une installation sur cloisons creuses, préférez des chevilles type DRIVA® ou STELLIX de chez Spit.
En multiposte, les 2 points de fixation repérés par des trous oblongs sont suffisants pour assurer la bonne tenue du boîtier sur le support de pose.

Information sur la gamme

Plexo est une gamme d'appareillage étanche adaptée à l'ensemble des chantiers : résidentiels, tertiaires et industriels. Disponible en version complète saillie et encastrée pour les fonctions essentielles, elle existe également en composable pour plus de flexibilité. L'adaptateur Mosaic permet d'enrichir l'offre disponible dans la gamme Plexo. L'univers Plexo est décliné en 4 couleurs : gris, anthracite, blanc et sable. En complément, les offres Plexo 66 et Soliroc permettent de répondre à des applications qui nécessitent une protection renforcée.

Documentation et conseils de pose

Page catalogue et annexes

Page commerciale (p.738 édition 2022)

Fiches techniques / Guides métier

Notices / Guides mise en oeuvre

Notice LE11732AA_3

Documents & argumentaires commerciaux

Plexo : de tous temps avec vous

Caractéristiques techniques

Type de commande
Bascule/bouton
Sens de montage
Horizontal
Type de fixation
Fixation avec vis
Avec éclairage
Non
Mode de pose
Saillie
Matériau
Plastique
Qualité du matériau
Thermoplastique
Sans halogène
Oui
Type de traitement de la surface
Non traité
Finition de la surface
Mat
Couleur
Gris
Numéro RAL (équivalent)
7046
Transparent
Non
Adapté à l'indice de protection (IP)
IP55
Tension nominale
250V
Calibre/courant nominal assigné (In)
10A
Largeur d'appareil
82mm
Hauteur d'appareil
84.5mm
Profondeur d'appareil
61mm
Résistance aux chocs (IK)
IK08
Temperature d'utilisation /d'installation
-10-40°C
Temperature de stockage
-25-60°C
Type de tension
AC
Fréquence
50-60Hz
Type de connexion
Borne automatique
Capacité des bornes
1.5-2.5mm²
Nature du cable pour connexion
Souple ou rigide
Avec zone de texte/surface d'inscription
Non
Equipé de prise(s) USB
Non
Diamètre de tube pour produit saillie
16-25mm
EAN/Gencode
3414971881891

Logiciels et configurateurs

Logiciels métiers

Objet BIM

Prescription

CCTP – Fiches d'aide à la rédaction

CCTP Plexo et appareillages étanches

Engagement RSE & Respect des normes et réglementations

Certificats et agréments

Profil Environnemental Produit

LGRP-01312-V02.01-FR.pdf

Substances réglementées

Questions fréquentes

Question sur un produit

Comment passer d'un poussoir à un va-et-vient avec une commande double Plexo™, et inversement ?

Un simple ¼ de tour au niveau du mécanisme permet de passer du poussoir au va-et-vient et inversement, idéal pour la maintenance et le dépannage.

Comment brancher deux lumières sur un interrupteur étanche ?

Pour qu’un interrupteur Plexo commande deux lumières différentes, il faut utiliser la commande double Plexo. Ce produit permet de combiner différentes fonctions (double va-et-vient, va-et-vient et poussoirs…) pour toujours plus de possibilités !

Installation électrique et réseau

Comment ouvrir un interrupteur étanche Plexo pour garage ?

Vous souhaitez intervenir sur un interrupteur étanche Plexo dans un garage ? Découvrez ici comment ouvrir l’interrupteur étanche Plexo saillie. Simple et pratique, l’interrupteur Plexo s’ouvre facilement !
