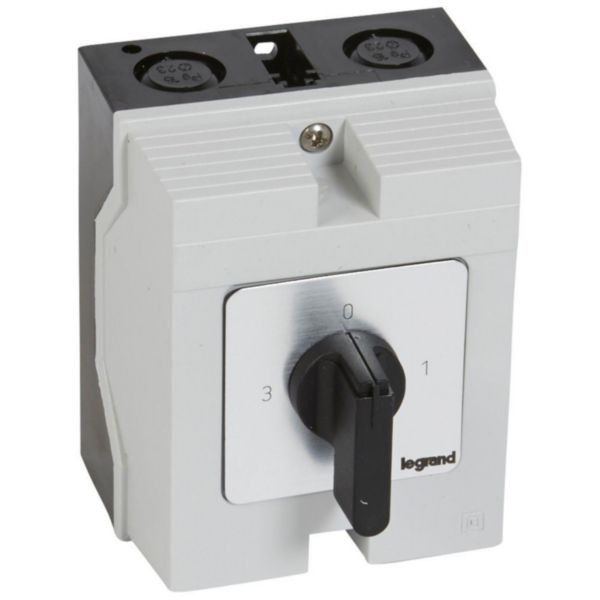

Commutateur à cames 3 directions avec position arrêt
IP65 - Boîtier 96mm x 120mm - 1 pôle - Gamme PR12 - Valeur maximum en AC21 : 16A - 3 contacts
Appareil sous boîtier, classe II - Contacts à ouverture positive et double coupure des pôles - Manette noire ou gris et noir - Plastron avec marquage
Conforme aux normes IEC EN 60947-3

Les utilisation

Permet de sélectionner et de changer l'état des circuits dans lesquels il est intégré - Permet de visualiser l'état de l'équipement en fonction de la position de la manette

Documentation et conseils de pose

Pages catalogue & annexes

Page technique (caractéristiques techniques édition 2022) Page commerciale (p.292 édition 2022) Page commerciale (p.289 édition 2022)

Notices / Guides mise en œuvre

096897001-01.pdf

Caractéristiques techniques

Type d'interrupteur

Commutateur multi-positions

Nombre de pôles

Tension de fonctionnement nominale max. Ue en CA

690 V

Courant permanent nominal (Iu)

16 A

Nombre de positions de commutation

Avec position 0

Avec retour automatique à la position 0

Type de construction de l'appareil

Appareil en saillie

Convient pour montage au sol

Adapté à une fixation frontale

Appareil complet dans un boîtier

Finition de l'élément d'actionnement

Manette / levier

Taille du panneau frontal

64x64 mm

Indice de protection (IP), face avant

IP65

EAN/Gencode

3245060277680

Logiciels et configurateurs

Logiciels métiers

Logiciel illiPro

Normes et réglementations

Certificats et agréments

OC / CB-FR 60026094B

Directive RoHS

Produit conforme à la réglementation
Document de conformité

Réglementation REACH

Document de conformité
