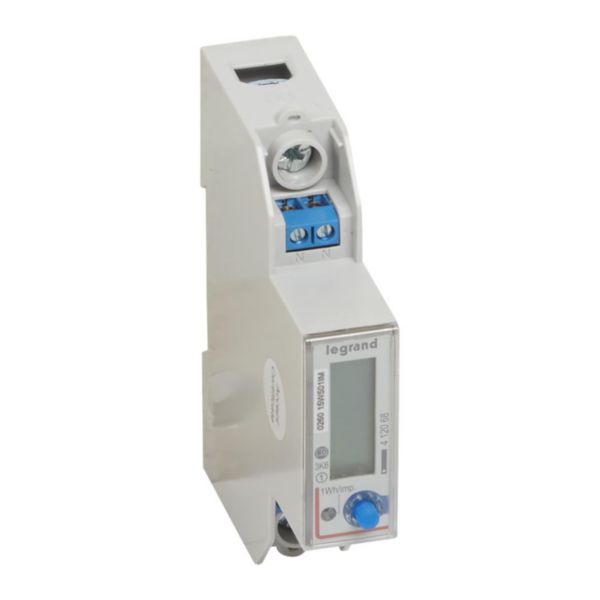

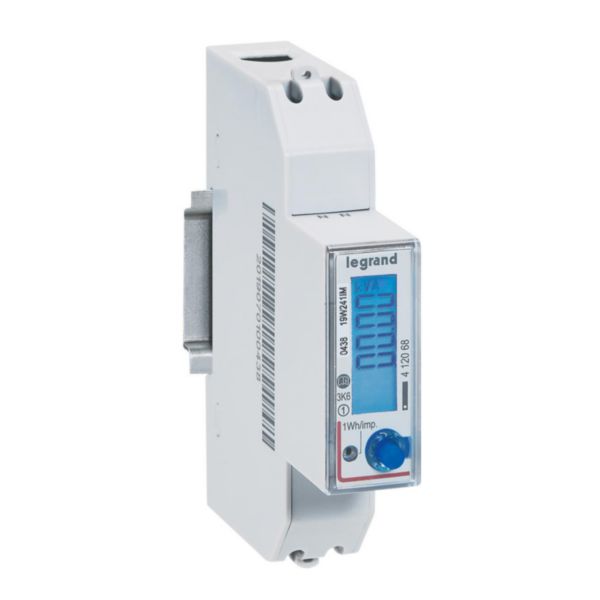

Compteur modulaire monophasé EMDX³ non MID raccordement direct 45A - 1 module - avec sortie RS485

Ref. 4 120 68
EMDX³
LEGRAND

EMDX³, compteur d’énergie pour mesure et affichage de l’énergie électrique consommée par un circuit monophasé en aval du comptage de distribution d'énergie

416,10 €

Tarif professionnel de référence HT
hors éco-contribution

Caractéristiques produit

Compteur d'énergie monophasé à raccordement direct EMDX³ 45A
Non MID
Sortie RS485 intègrant une résistance 120Ω de terminaison de ligne, configurable dans le mode programmation
Conforme aux normes IEC 62052-11, IEC 62053-21/23, IEC 61010-1

Avantages

Taille compacte : 1 module

Les + installation

Mise en oeuvre et raccordement simplifiés :
- les bornes de phase et de neutre ont les mêmes dimensions et sont décalées pour faciliter les opérations de câblage
- connexion directe sans utilisation de transformateur de courant
- borniers d'entrée et de sortie amovibles

Les + utilisation

La mesure et l’affichage sur l'écran permettent d’évaluer et de visualiser des valeurs telles que :
- l’énergie active totale
- l’énergie réactive totale
- l’énergie active partielle
- l’énergie réactive partielle
- la puissance active
- la puissance réactive
- la puissance apparente
- la puissance active moyenne
- la valeur maximum de la puissance active moyenne
- le courant
- la tension
- la fréquence
- le facteur de puissance
- le temps de fonctionnement (par tarif)

Information sur la gamme

Les compteurs d'énergie modulaires EMDX³ permettent la mesure d'énergie électrique active et réactive consommée/produite par un circuit monophasé ou triphasé en aval du comptage de distribution d’énergie. Ils affichent la consommation d’énergie du circuit mesuré ainsi que d’autres valeurs et les transmettent à des systèmes de supervision ou de gestion de l’énergie. L'affichage se fait sur le produit également par un écran LCD, et certains compteurs sont conformes MID en vue de la refacturation de l'énergie consommée. Les centrales EMDX³ comptent les énergies consommées par les différents circuits, mesurent les valeurs électriques (courant, tension, puissance...) ou analogiques (température) afin de vérifier le bon fonctionnement de l’installation. Elles surveillent la qualité de l’énergie par l’analyse des harmoniques et la mesure de l’énergie réactive et communiquent les valeurs mesurées aux systèmes de supervision ou de gestion d’énergie, en vue d’optimiser les consommations et la qualité énergétique des circuits électriques. Le montage est possible sur rail ou sur plastron ou porte de l'armoire électrique.
