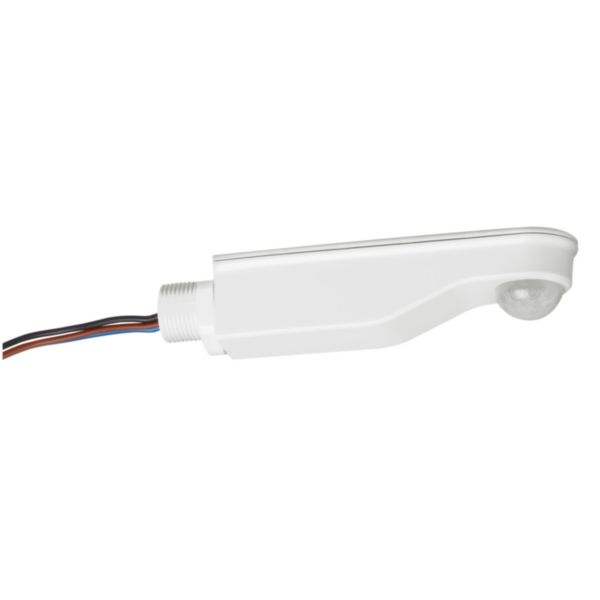

Détecteur de mouvement autonome ECO2 3 fils avec neutre IP65 pour fixation sur luminaire
Ref. 0 489 58
LEGRANDDétecteur autonome de mouvement ECO2 pour 1 circuit, spécial parkings extérieurs et caves avec luminosité naturelle
- Garantie 2 ans, à exercer pour un utilisateur ou metteur en œuvre professionnel auprès de son distributeur ou revendeur.
Caractéristiques produit
- Détecteur de mouvement infrarouge 360° IP55 - Livré complet pour fixation sur luminaire
- Allumage et extinction automatiques (réglage usine) - Possibilité d'association avec un bouton poussoir référence 077040L pour allumage manuel et extinction automatique ou manuelle
- Portée Ø16m à 7m de hauteur - Consommation 0,85W en veille
- Temporisation réglable : de 5 secondes à 59 minutes - Seuil de luminosité réglable : de 5 lux à 1275 lux
- Réglage précis sur le chantier avec la passerelle de configuration référence 088240
Avantages
- Passerelle de configuration innovante (App + accessoire) permettant l'étalonnage, proposant des modèles de paramétrage pré-configurés, permettant la sauvegarde des configurations dans le cloud, la comparaison de paramètres et l'édition de rapport
- Solution de fixation directement sur luminaire sans câblage nouveau
- Degré d'étanchéité et températures supportées pensés pour des environnements agressifs
Les installation
Se fixe directement sur le luminaire type réglette (accessoires livrés)
Les utilisation
Conforme à la RT 2012 : vérifient la présence et la luminosité en permanence, extinction dès que la luminosité naturelle est suffisante
Recommandations / restrictions d’usages
- Température de fonctionnement de -30°C à +35°C
- Hauteur de fixation maximum : 7m
- Non compatible avec les outils de configuration référence 088230 et 088235
Documentation et conseils de pose
Pages catalogue & annexes
Page commerciale (p.989 édition 2022) Page technique (p.992 édition 2022) Tableau de choix (p.982 édition 2022)Fiches techniques / Guides métier
S000105445FR_3.pdfNotices / Guides mise en œuvre
LE10659AE.pdfDocuments & argumentaires commerciaux
Téléchargez le guide de choix gestion de l'éclairageCaractéristiques techniques
Modèle
-
Autre
Type de capteur
-
Infrarouge
Avec interface DALI
-
Non
Régulation de la lumière constante
-
Oui
Commande CVC
-
Non
Arrêt forcé
-
Non
Percée pour animaux
-
Non
Protection au ras du mur/surveillance du champ arrière
-
Non
Réticulable
-
Oui
Hauteur de montage optimale
-
2.8 m
Surveillance de cage d'escalier
-
Oui
Commutateur de pontage
-
Oui
Largeur de portée max.
-
7 m
Longueur de portée max.
-
7 m
Champ de détection de diamètre au sol
-
7 m
Adapté pour une transmission sans fil
-
Non
Commandable à distance
-
Oui
Avec télécommande
-
Oui
Sensibilité de réponse ajustable
-
Oui
Luminosité de déclenchement ajustable
-
Oui
Avec unité de signal
-
Non
Fonction d'apprentissage avec luminosité de déclenchement
-
Non
Fonction de variation avec insert variateur
-
Non
Type de montage
-
Autre
Matériau
-
Plastique
Qualité du matériau
-
Thermoplastique
Sans halogène
-
Oui
Traitement de surface
-
Non traité
Finition de la surface
-
Mat
Traitement antibactérien
-
Non
Couleur
-
Blanc
Numéro RAL (équivalent)
-
9003
Transparent
-
Non
Classe de protection (IP)
-
IP65
Résistance aux chocs
-
IK05
Type de tension
-
AC
Fréquence
-
50-50 Hz
Tension nominale
-
230 V
Durée de marche min.
-
1 s
Durée de marche max.
-
0.1 min
Déclenchement retardé
-
10 s
Enclenchement retardé
-
1 s
Angle de détection horizontal
-
360-360 °
Plage de rotation du capteur, horizontale
-
0-0 °
Plage de rotation du capteur, verticale
-
0-0 °
Luminosité de déclenchement
-
0-2000 lx
Puissance de coupure max.
-
2400 W
Température
-
-30-35 °C
Nombre de zones de commutation
-
1
Courant de démarrage max.
-
80 A
Courant de commande
-
0.42 mA
Entrée de poste auxiliaire
-
Non
Fonction d'alarme
-
Non
Largeur
-
33 mm
Hauteur
-
28 mm
Profondeur
-
28 mm
Profondeur d'encastrement
-
28 mm
Compatible avec Apple HomeKit
-
Non
Compatible avec Google Assistant
-
Non
Compatible avec Amazon Alexa
-
Non
Possible support IFTTT
-
Non
Temperature d'utilisation /d'installation
-
-30-35 °C
Temperature de stockage
-
-30-50 °C
Consommation en veille
-
3.473 mA
Neutre obligatoire
-
Oui
Capacité des bornes
-
2.5-2.5 mm²
Nature du cable pour connexion
-
Rigide
Equipé d'un porte étiquette
-
Non
Diamètre maxi d'entrée de câbles
-
2.5 mm
Nature d'embout entrée de cable
-
Rigide à découper
EAN/Gencode
-
3414971267442
Logiciels et configurateurs
Logiciels métiers
Formations et services
Normes et réglementations
Directive RoHS
Réglementation REACH
Pièces détachées
- Commande réservée aux professionnels
- Délais de 15 jours à 3 semaines à réception de commande
- À commander à votre distributeur en matériel électrique
Garantie des pièces détachées
Pas d'incidence sur la garantie du produit fini. Pièces détachées garanties contre défaut par échange sous 15 jours maxi.
Ref. | Désignation. | Voir le produit |
0 882 40 | Passerelle de configuration pour paramétrage des hublots, des détecteurs et des blocs d'éclairage de sécurité |
